Měřič není vybaven ochranou proti blesku. Ochranu
proti blesku zajistěte prostřednictvím elektrické
soustavy budovy.
Napájením smí být osazeno pouze jedno z
příslušných míst. Neodstraňujte červenou blokovací
klapku.

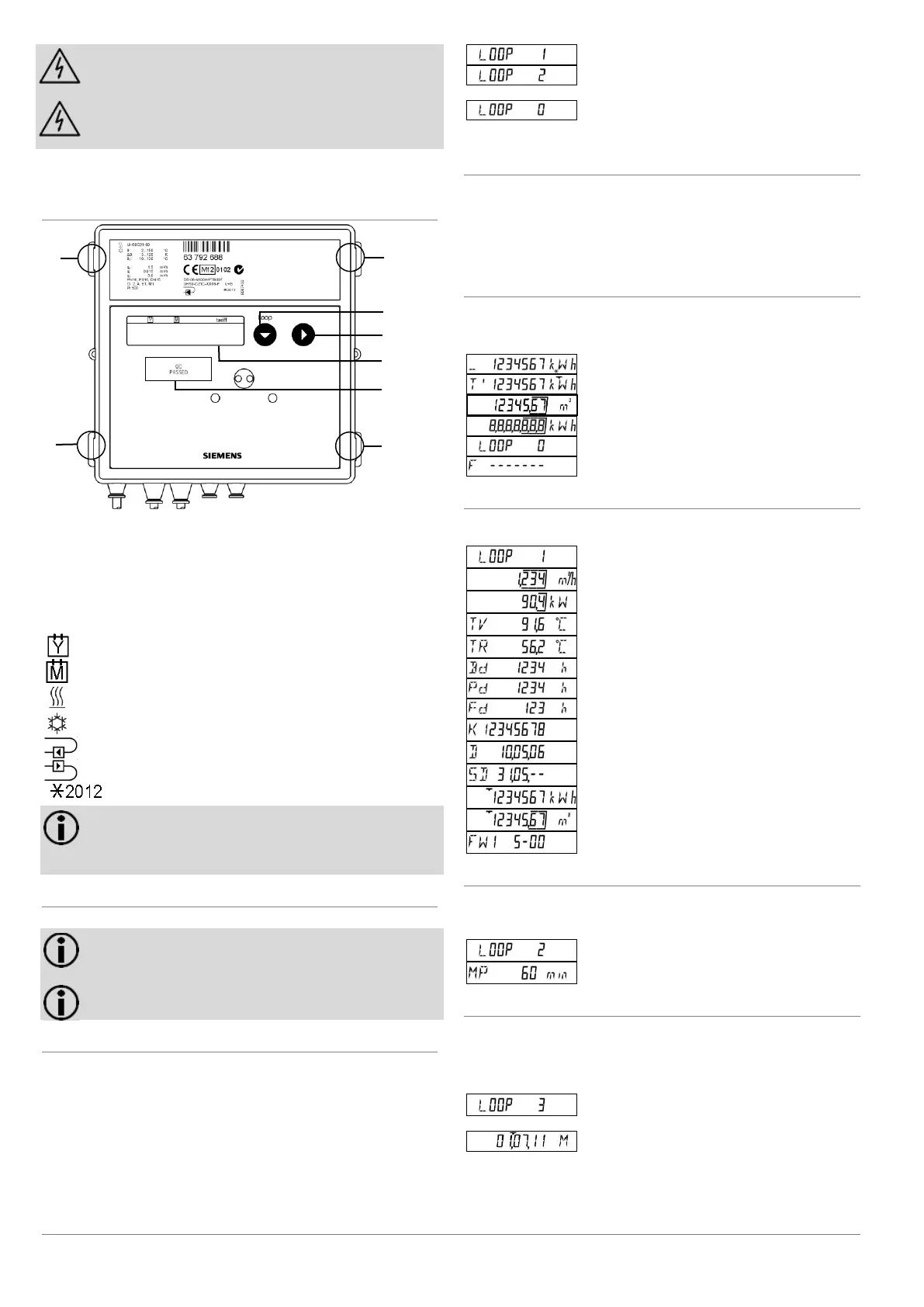

3. Obsluha
3.1. Ovládací prvky
Číslo
Popis
1; 6; 7; 8
Západky víka
2
Tlačítko 1
3
Tlačítko 2
4
LCD displej
5
Úřední značka
Symbol
Popis
Označení: Hodnota minulého roku (hodnota v den odečtu)
Označení: Hodnota minulého měsíce
Symbol pro měřič tepla
Symbol pro měřič chladu
Místo montáže: Zpětný tok
Místo montáže: Tok vpřed
Rok výroby
Poznámka: Rozsah displeje i zobrazované údaje se
mohou lišit od tohoto popisu v závislosti na
parametrizaci přístroje. Může být také deaktivována
funkce některých tlačítek.
3.2. Zobrazení aktuálního stavu měřiče
Měřič zobrazuje aktuální hodnotu v kWh, MWh, MJ nebo GJ.
Poznámka: Pro zabránění chybnému odečtu jsou
desetinná místa zobrazených hodnot označena
pomocí rámečku.
Poznámka: Ověřené hodnoty lze rozpoznat podle
doplňkového symbolu hvězdičky.
Zobrazení hodnot
Pro zobrazení hodnot přejděte do jednotlivých servisních
úrovní. Postupujte takto:
 Pro přepnutí z uživatelské úrovně na servisní úroveň
stiskněte tlačítko 1.
Zobrazované hodnoty měřiče jsou uspořádány v několika
úrovních (smyčkách, LOOPs).
 Pro přepnutí zobrazení mezi jednotlivými úrovněmi
stiskněte tlačítko 1.
Displej postupně zobrazuje následující hodnoty:
Servisní úroveň 1
Servisní úroveň 2
...
...
Uživatelská úroveň
Po zobrazení poslední úrovně je opět zobrazena uživatelská
úroveň „LOOP 0“.
Přepínání v rámci jedné úrovně
Pro přepnutí na další zobrazovanou hodnotu v rámci jedné
úrovně postupujte takto:
 Stiskněte tlačítko 2.
Po poslední hodnotě daného zobrazení je opět zobrazena
první hodnota.
Uživatelská úroveň „LOOP 0”
Měřič se nachází na uživatelské úrovni „LOOP 0“.
 Pro přepnutí na následující hodnotu stiskněte tlačítko 2.
Displej postupně zobrazuje následující hodnoty:
Celkové množství energie se stavem tarifu
Tarifní rejstřík 1 (je-li aktivován)
Celkový objem
Test segmentů
Záhlaví úrovně
V případě chyby: chybové hlášení s kódem chyby
Servisní úroveň 1 „LOOP 1“
V rámci servisní úrovně 1 se zobrazují údaje o aktuálním
měření. Displej postupně zobrazuje následující hodnoty:
Záhlaví úrovně
Aktuální průtok
Aktuální tepelný výkon
TV aktuální teplota teplá strana,
TR aktuální teplota studená strana;
střídání každé 2 s
Doba provozu
Doba provozu s průtokem
Stav poruchových hodin
Číslo zákazníka, 8-místné
Datum
Roční den odečtu (DD.MM)
Energie: předchozí rok ke dni odečtu
Objem: předchozí rok ke dni odečtu
Verze mikroprogramu
Servisní úroveň 2 „LOOP 2“
V rámci servisní úrovně 2 se zobrazuje období měření pro
stanovení maxima.
Displej postupně zobrazuje následující hodnoty:
Záhlaví úrovně
Interval měření pro stanovení maxima
Servisní úroveň 3 „LOOP 3“
V rámci servisní úrovně 3 se zobrazují měsíční hodnoty.
 Pro přepínání měsíčních hodnot použijte tlačítko 2.
Zobrazí se den odečtu pro aktuální měsíc.
 Požadovaný měsíc zvolte pomocí tlačítka 1.
Záhlaví úrovně
…
…
Den odečtu za červenec 2011
 Pro otevření příslušných dat stiskněte tlačítko 2.
3
4
5
8
7
1
2
6
