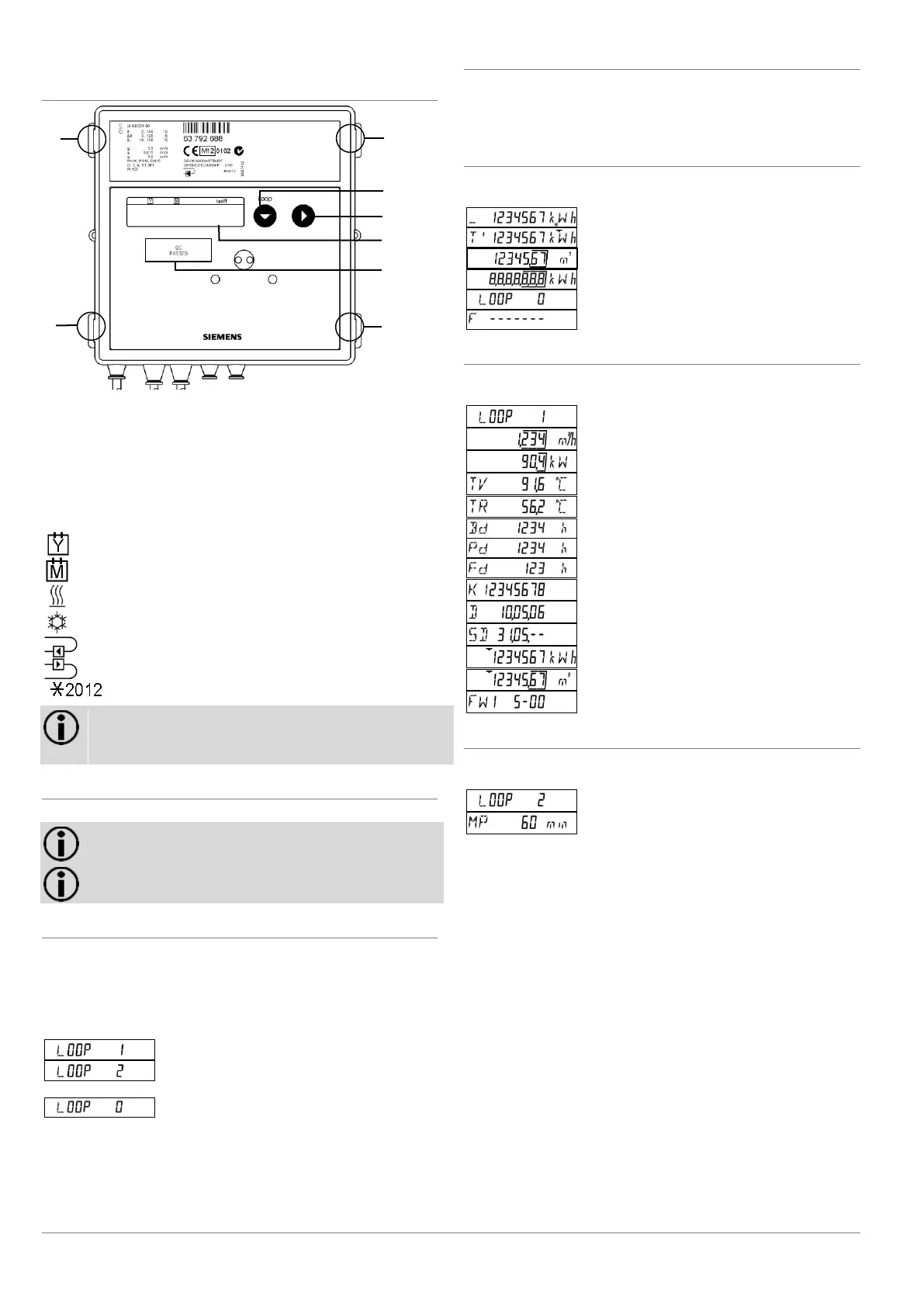

3. 操作
3.1 操作元件
编号
说明
1; 6; 7; 8
盖板对接搭板
2
按键 1
3
按键 2
4
液晶屏显示
5
高保封
符号
说明
标识：上年数值（截止日期数值）
标识：上月数值
热量表符号
冷量表符号
安装位置：回流
安装位置：始流
制造年份
提示： 根据设备所采用的不同的参数设置，显示范围和
显示数据均有可能与该说明之间存在偏差。此外，可以
禁用特定的按键功能。
3.2 显示计量表当前读数
计量表显示当前读数，单位：kWh、MWh、MJ 或 GJ。
提示： 为了在读取时避免出错，显示数值的小数位通
过一个边框加以标识。
提示： 校准后的数值通过一个额外显示的星型符加以
标识。
显示数值
请切换至辅助回路，以显示数值。执行如下操作：
 按下按键 1，从用户回路切换至辅助回路。
计量表的显示分为多个层级 (LOOPs)。
 按下按键 1，使液晶屏显示在各 Loop 之间切换。
液晶屏依次显示下列数值：
辅助回路 1
辅助回路 2
...
...
回路起始
在最后一个回路之后将重新显示用户回路 LOOP 0。
在一个回路中分步切换显示
为了在一个回路中切换到下一个显示值，请执行如下操作：
 按下按键 2。
在最后一个显示数值之后将重新显示第一个显示数值。
用户回路“LOOP 0”
计量表处于用户回路“LOOP 0”中。
按下按键 2，切换到下一个显示值。液晶屏依次显示下列数值：
带有当前费率显示的能量累计
费率记录 1（可选）
体积累计
节段测试
回路起始
带有错误代码的错误提示（仅当出现故障时）
辅助回路 1“LOOP 1”
辅助回路 1 显示当前测量的详情。
液晶屏依次显示下列数值：
回路起始
当前流量
当前功率
TV 热侧当前温度,TR 冷 侧 当前 温 度
以 2 秒的频率交替显示
工作时间
存在流量的工作时间
停工时间
固有资产编号，8 位
日期
年度截止日期 (DD.MM)
上年截止日期能量读数
上年截止日期体积读数
固件版本
辅助回路 2“LOOP 2”
辅助回路 2 显示查明最大值的测量周期。
液晶屏依次显示下列数值：
回路起始
查明最大值的测量周期
3
4
5
8
7
1
2
6
