Duplicatrice OPERA I - OPERA III - OPERA IV - OPERA 3SF
ALIMENTAZIONE
La duplicatrice deve essere alimentata direttamente da energia elettrica fornita attraverso un dispositivo
di sicurezza. La presa di alimentazione deve essere provvista di collegamento di terra.

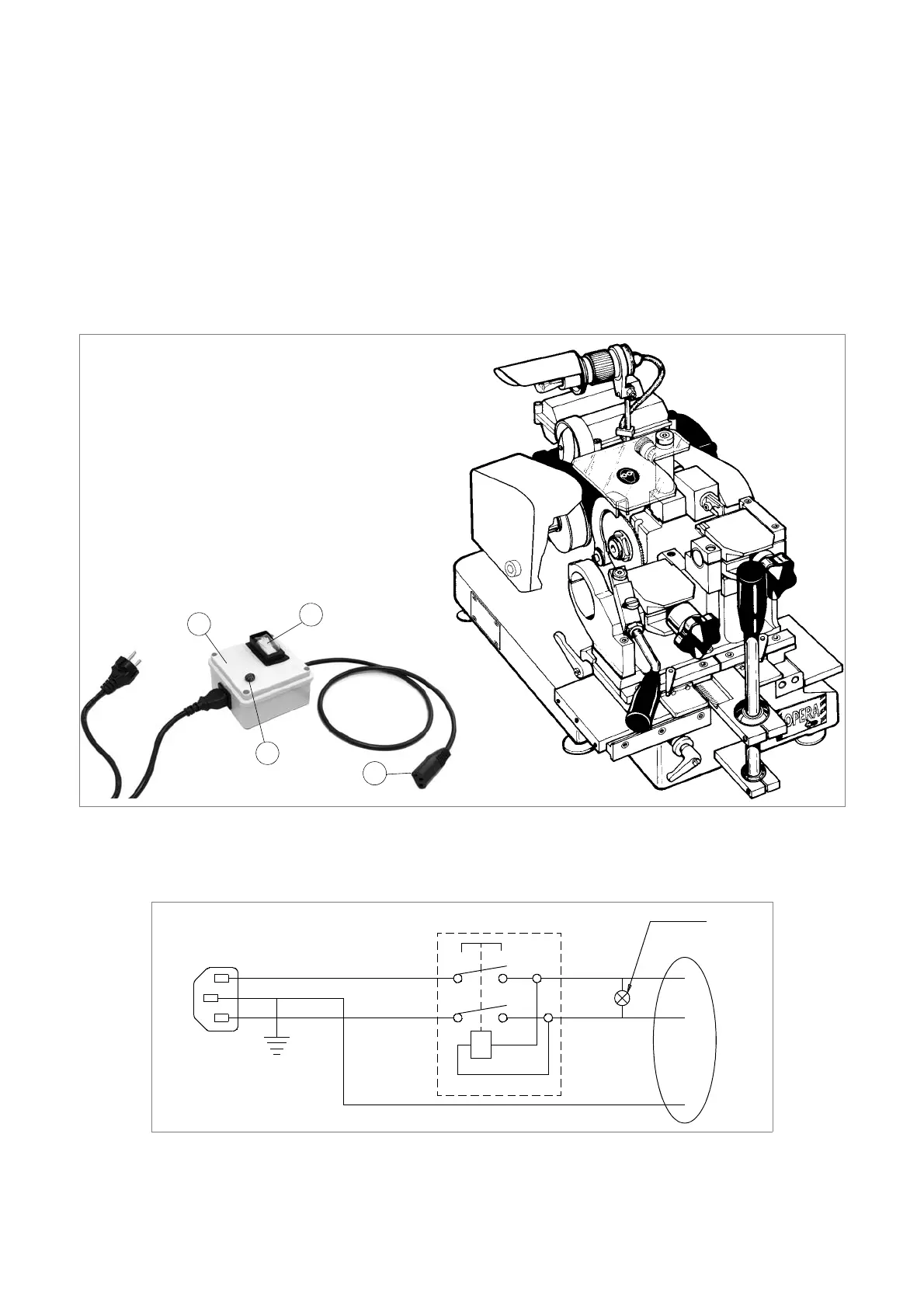

DISPOSITIVO DI SICUREZZA
Dispositivo collegato ad una presa di alimentazione provvista di interruttore differenziale; alimenta la
duplicatrice premendo l’interruttore (X1).
Si accende la lampada spia (X2) quando indica la presenza di tensione nella spina (X3).
ATTENZIONE: l’interuttore (X1) è di tipo elettromagnetico, in caso di mancanza di tensione si
spegne automaticamente. Al ritorno della tensione deve essere ripristinato manualmente per
alimentare di nuovo la macchina attraverso la spina (X3).
X Dispositivo di sicurezza
X1 Interruttore generale di sicurezza
X2 Lampada spia
X3 Spina
SCHEMA ELETTRICO
1) Presa dispositivo di sicurezza.
2) Interruttore generale di sicurezza
3) Lampada spia
4) Passacavo
X1
X
X2
X3
3
marrone
azzurro
giallo-verde
marrone
azzurro
OUT
IN
4
1
2
