DE/AT/CH 27
Vorbereitung zur Montage
Entfernen Sie sämtliches Verpackungsmaterial und
alle Transportsicherungen vom Gerät.
Prüfen Sie den Lieferumfang auf Vollständigkeit
und Beschädigungen.
Um eine geeignete Stelle zur Wandmontage zu finden,
beachten Sie bitte folgende Hinweise:
1. Montieren Sie das Gerät in einer Mindesthöhe von
30cm mit einem ausreichenden Abstand von der
Raumdecke von min. 100cm. Um die bestmögliche
Wärmeverteilung zu gewährleisten, empfehlen wir
jedoch eine Höhe von 60cm.
2. Achten Sie darauf die lange Montageplatte
5
aus-
schließlich waagrecht an der Wand anzubringen.
3. Beachten Sie die Abmessungen des Produktes
unter Kapitel: „ Technische Daten“.
Montage
Hinweis: Lesen Sie die Bedien- und Sicherheitshinweise
Ihrer Bohrmaschine aufmerksam durch, bevor die mit der
Montage beginnen!

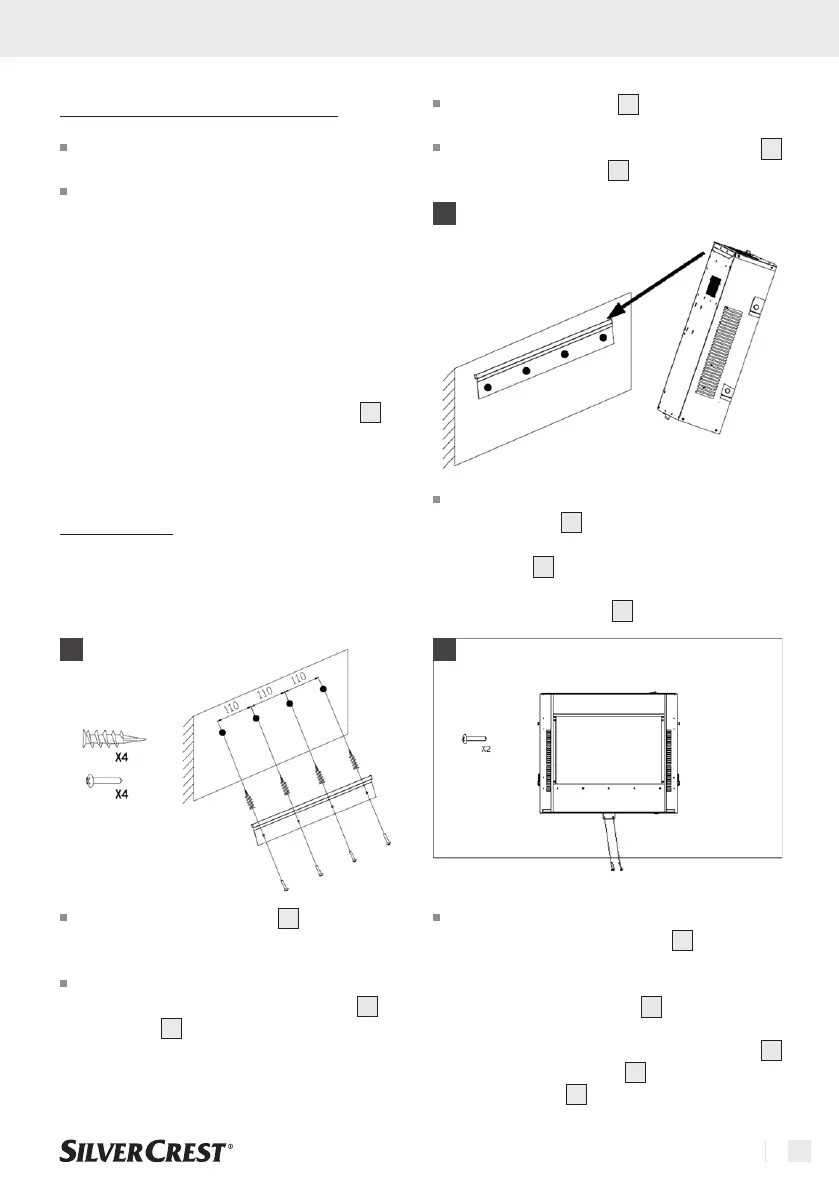

Um die lange Montageplatte
5
an der Wand zu
befestigen, benötigen Sie 4 Bohrungen in einem
Abstand von jeweils 110mm. (siehe Abb. 1)
Bohren Sie nun 4 Löcher, 8mm Durchmesser und
26mm tief, um die mitgelieferten Dübel
10
und
Schrauben
9
verwenden zu können.
Platzieren Sie die Dübel
10
in den Bohrungen, so-
bald diese von Schmutz befreit wurden.
Befestigen Sie nun die lange Montageplatte
5
mithilfe der Schrauben
9
an der Wand.
Setzen Sie den Elektro Wandkamin auf die lange
Montageplatte
5
, indem Sie die Metallplatte auf
der Rückseite der Gerätes mit der langen Mon-
tageplatte
5
verbinden (
siehe Abb.
2). Achten
Sie darauf, dass die Metallplatte komplett auf der
langen Montageplatte
5
sitzt.
Nun müssen Sie den Elektro Wandkamin mit der zu-
sätzlichen kurzen Montageplatte
6
auf der Unter-
seite noch fixieren. (siehe Abb. 3) Bohren Sie hierfür
zwei weitere Löcher, 8mm Durchmesser und 26mm
tief. Platzieren Sie die Dübel
10
in den Bohrungen,
sobald diese von Schmutz befreit wurden.
Befestigen Sie nun die kurze Montageplatte
6
mithilfe der Schrauben
9
an der Wand und
der Schrauben
8
am Gerät.
1
2
3
