SilverCrest SMS 5.0 A1
40 - Deutsch
Dias einlegen

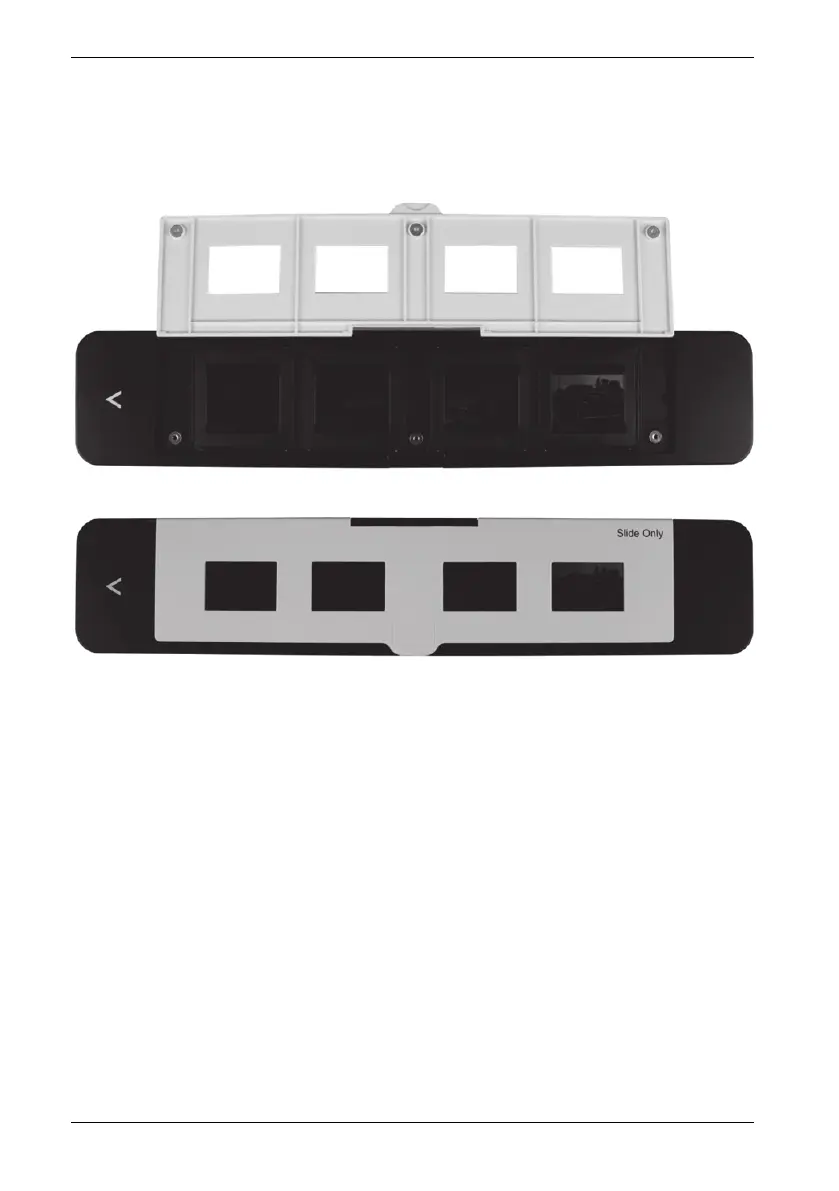

Öffnen Sie den Dia-Halter an der mit „OPEN“ markierten Stelle. Legen Sie nun bis zu vier
gerahmte Dias in die Vorrichtung ein, wie auf dem folgenden Bild gezeigt. Achten Sie darauf,
dass die Dias nicht gedreht oder seitenverkehrt eingelegt werden.
Schließen Sie den Dia-Halter.
Führen Sie die Hintergrundbeleuchtungs-Schiene, mit der reflektierenden Fläche nach oben, in
den Hintergrundbeleuchtungs-Schacht [10] ein, bis diese spürbar einrastet.
Führen Sie den Dia-Halter, mit der Aufschrift nach oben, in Pfeilrichtung in den Negativ-/Dia-
Schacht [7] ein. Schieben Sie den Dia-Halter so weit ein, bis dieser spürbar in der ersten Position
einrastet. Für weitere Dias schieben Sie den Dia-Halter weiter ein, bis dieser spürbar in der
nächsten Position einrastet.
Zur Aufnahme der Dias beachten Sie bitte das Kapitel „Aufnehmen“ ab Seite 44.
Entnehmen Sie die Hintergrundbeleuchtungs-Schiene und den Dia-Halter, nachdem Sie Ihre Dias
aufgenommen haben. Die Hintergrundbeleuchtungs-Schiene entnehmen Sie, indem Sie diese an
der herausstehenden Stelle leicht nach unten drücken und herausziehen.
