l) Ben uiterst voorzichtig bij het afvuren van spijkers/nietjes in dun materiaal of in de rand
van materialen. De nietjes/spijkers gaan mogelijk volledig door het materiaal of missen het
materiaal wat kan resulteren in ernstig letsel
m) Het overschrijden van de maximale aanbevolen luchtdruk resulteert mogelijk in
abnormaal en onverwachte gebruik/inschakeling. Sluit de machine niet op een luchtbron
aan die 200 psi kan overschrijden
n) Sluit de machine niet op een luchtcompressor met een slang met enkel
draadaansluitingen. Maakteallentijdegebruikvansnelkoppelingenzodatdemachinesnel
en gemakkelijk van de luchtbron ontkoppeld kan worden
o) Bevestig geen vrouwelijke snelkoppeling direct op de hoofdslang of direct op de
machine.Deopgeslagenluchtdrukkandemachineonverwachtsinschakelen,zelfswanneerde
machine ontkoppeld is van de luchtbron
Ontkoppel de lucht slang van de gereedschap;
a) het uitvoeren van onderhoud en inspecties
b) het instellen of aanpassen van het gereedschap
c) het verhelpen van een defect
d) wanneer het gereedschap niet gebruikt wordt
e) wanneer u de werkruimte verlaat
f) wanneer het gereedschap wordt overgebracht naar een andere locatie
g) wanneer het gereedschap wordt overgedragen aan een andere gebruiker
1 Handvat
2 Magazijn zeskantschroef 5 mm
3 Laadpunt magazijn
4 Vergrendelhendel
5 Luchtinlaat
6 Magazijngrendel
7 Magazijn zeskantschroef 5 mm
8 Magazijn zeskantschroef 3mm
9 Veiligheidshendel
10 Diepte-instelling
11 Trekker
12 Uitlaat
13 Zeskantsleutel 6 mm
14 Zeskantsleutel 5mm
15 Zeskantsleutel 3mm
16 ¼" mannelijke BSP bajonet-snelkoppeling
17 Olie luchtgereedschap
Productbeschrijving
Gebruiksdoel
Powerfulairframingnailerres50-90mmcollated,clippedheadnails.forroofframing,fencing,
deckingandooringKrachtig,pneumatischetackervuurt50-90mmspijkers,gekleefd,geclipte
kop, voor dakconstructies, hekwerken, decks, en vloeren.
Het uitpakken van uw gereedschap
• Pakuwtoestel/gereedschapuit.Inspecteerhetenzorgdatumetallekenmerkenenfuncties
vertrouwd raakt.
• Controleerofalleonderdelenaanwezigzijneningoedestaatverkeren.Alseronderdelen
ontbrekenofbeschadigdzijn,zorgdandatdezevervangenwordenvoorudittoestel/
gereedschap gebruikt
Voorafgaand aan het gebruik
WAARSCHUWING:Koppelhetgereedschapsteedslosvandepersluchtaanvoeralvorens
aanpassingen of onderhoud uit te voeren.
Aanbevolen persluchtaanvoer
• Ditgereedschapdientverbondentewordenmeteenaanvoervanzuiveredrogepersluchtmet
een inline smering en waterafscheider.
• Deaangevoerdeluchtdrukmagnietuitstijgenbovendevermeldemaximumdruk(zie
specicaties)
• Zorgervoordatalleonderdelenvanhetsysteem(slangen,verbindingen,enz)decorrecte
classicatiebezittenvoordegebruikteluchtdruk.

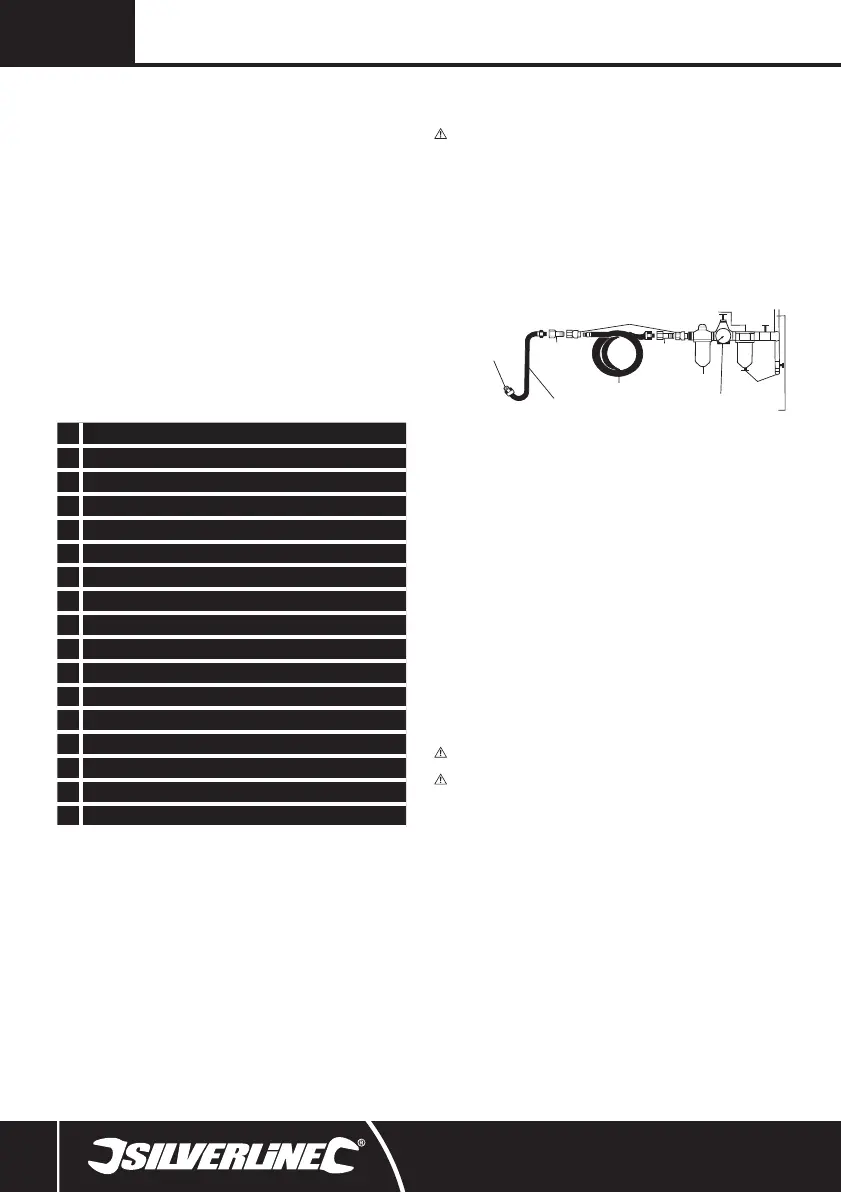

• Indiengeengebruikwordtgemaaktvaneenautomatischesmering(zieonderstaanddiagram),
breng dan twee druppels persluchtgereedschapsolie aan in de luchtinlaat van de snelkoppeling
voorafgaand aan elk gebruik.
NAAR UW
PERSLUCHTGEREEDSCHAP
AANVOERSLANG
SNELKOPPELING
WATERAFSCHEIDER
SMERING
REGULATOR
LUCHTAANVOER
TERUGKEERSLANG
NIPPEL NIPPEL
DAGELIJKS
LEEGMAKEN
• Vuileennatteluchtzalsneldeinterneonderdelenvandezemachinecorroderenenzodoende
de levensduur ervan beduidend beperken. Water accumuleert in de tank van de compressor
enzalernstigecorrosieveroorzaken.Detankdientdagelijksleeggemaakttewordenomde
accumulatie van water in de luchtaanvoer te voorkomen.
Opmerking:Sommigeluchtgereedschappenzijnvoorzienvaningebouwderegelaarsdiegebruikt
wordenomdesnelheid/koppelperformantieteregelen.Bijgereedschappendienietvoorzienzijn
van een ingebouwde regelaar kan de snelheid/koppel toch aangepast worden door de druk op de
luchtregelaar in te stellen.
Aanbrengen van de snelkoppeling
• Een¼"mannelijkeBSPbajonetsnelkoppeling(16)ismeegeleverdmetditgereedschap.
• Verwijder de rubberen beschermingsdop van de luchtinlaat (5) om de snelkoppeling aan te
brengen.
• DoorPTFE-tapeaantebrengenopdeschroefdraadzalereenluchtdichteafdichtinggecreëerd
worden.
• Schroefdesnelkoppelingindeluchtinlaat(5)(Afb.I)
• Span aan met een geschikte sleutel (niet meegeleverd)
• Luchtleidingendiezijnuitgerustmetovereenstemmende¼"koppelingenkunnennumetdit
gereedschap verbonden worden.
BELANGRIJK: Spandesnelkoppelingnietovermatigaanomdatdathetgereedschapzoukunnen
beschadigen.
De veiligheidspal controleren
WAARSCHUWING: Zorgervoordatergeenspijkersofnieteninhetmagazijnaanwezigzijn
alvorens de veiligheidspal (9) te controleren
WAARSCHUWING:Indiendeveiligheidspalopwelkewijzedanookdefectis,gebruikhet
gereedschap dan nooit.
• Deveiligheidspal(9)moetvlotinenuitgetrokkenkunnenworden,zonderenigevormvan
blokkering.
• Eennormalewerkingvandeveiligheidspalvoorkomtdathetgereedschapafgevuurdwordt
zonderdatdeveiligheidspalingedruktwordt
• Om te controleren of de veiligheidspal correct werkt:
1. Verbindhetgereedschapmetdepersluchtleidingmetbehulpvande¼”mannelijkeBSP
bajonetsnelkoppeling (16)
2. Drukvoorzichtigdeveiligheidspaltegeneenstukhoutaanzonderdetrekker(11)inte
drukken(Afb.II).Hetgereedschapmagnietafgevuurdworden.Indienhetgereedschapwel
afgevuurd wordt, dient het hersteld te worden voorafgaand aan verder gebruik.
3. Houd het gereedschap verwijderd van het stuk hout. De veiligheidspal dient terug te keren
naar de oorspronkelijke positie.
4. Drukdetrekkerin(Afb.III)Hetgereedschapmagnietafgevuurdworden.Indienhet
gereedschap wel afgevuurd wordt, dient het hersteld te worden voorafgaand aan verder
gebruik.
