10 SERVICE MANUAL
01B

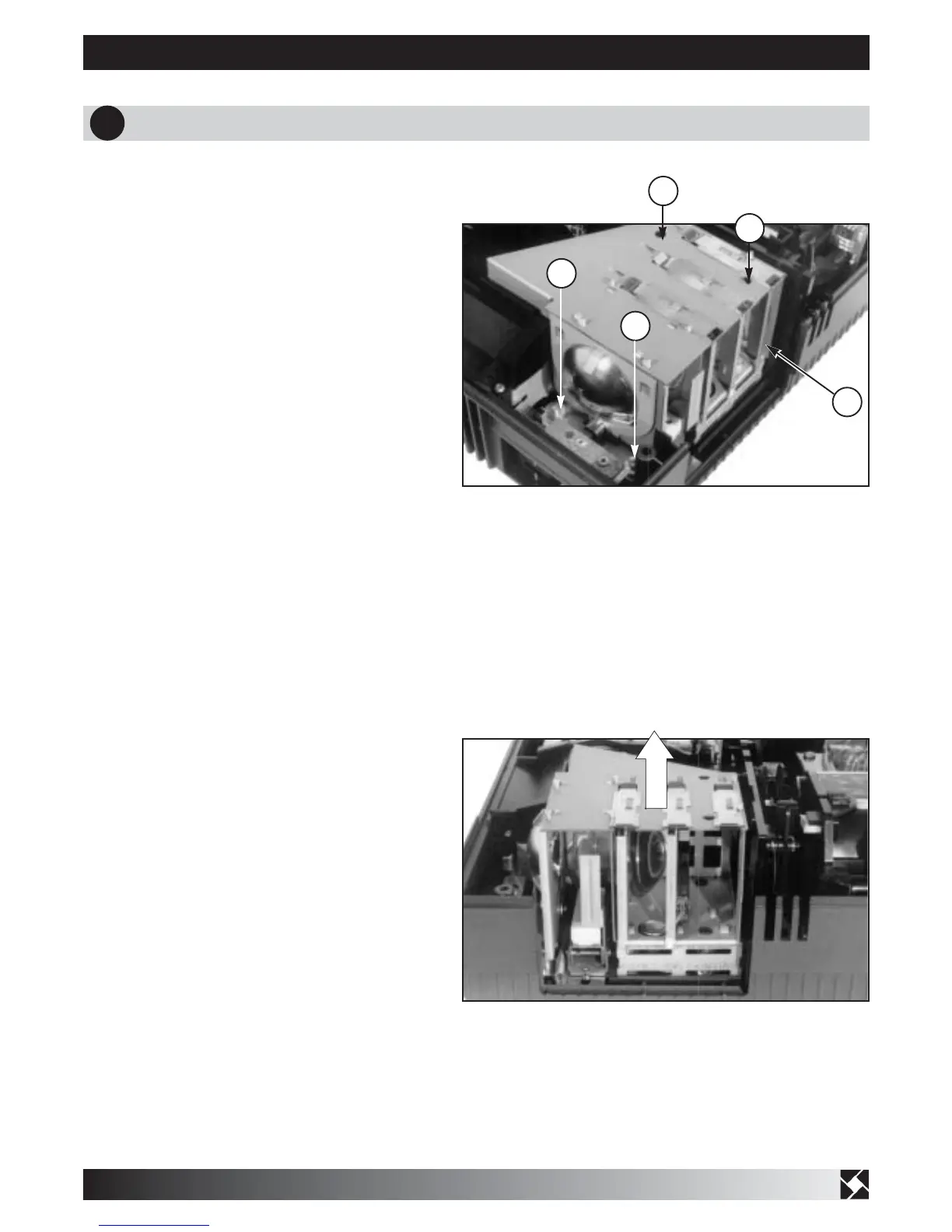

DEMONTAGE -DISMANTLING
Le démontage de la lentille avant (PC) est indis-
pensable pour extraire la boîte à lumière.
A l'aide d'un tournevis TORX 10, desserrer les
quatre vis de fixation (A).
Les deux vis avant sont accessibles par les orif-
fices situés au sommet de la boîte à lumière.
Removal of the front lens is necessary before
taking out the light box.
With a TORX 10 screw-driver, loosen the 4 fixing
screws (A).
You can gain access to the ones located at the
front through the holes which are on the top of the
light box.
9 BOITE A LUMIERE / LIGHT-BOX
A
A
A
A
PC
Soulever la boîte à lumière (B.A.L.) verticalement
(B), prendre soin à ne pas laisser tomber les
accessoires de fixation à l'intérieur de l'appareil.
B
Lift up the light box vertically (B) and be careful
not to let fixing accessories fall into the projector.
