1.1 INTRODUZIONE
FORMAT DGT HE sono dei gruppi termici
premiscelati a condensazione che utilizzano
la tecnologia del microprocessore per il
controllo e la gestione delle funzioni svolte.
Sono apparecchi conformi alle direttive
europee 2009/142/CE, 2004/108/CE,
2006/95/CE e 92/42/CE.
L’apparecchio è conforme anche al D.M.
174 del 06-04-2004 in attuazione della
Direttiva Europea 98/83 CE relativa alla
qualità delle acque.
Attenersi alle istruzioni riportate in questo
manuale per una corretta installazione e un
perfetto funzionamento dell’apparecchio.
NOTA: La prima accensione va effettuata
da personale autorizzato.
1 DESCRIZIONE DELL’APPARECCHIO
214
70
70
70
70
=
=
39
50
29,5
10
794
200
122
290
100
60
450
169
95
ø 60/100
RM G R3M2
G
750
33
S3

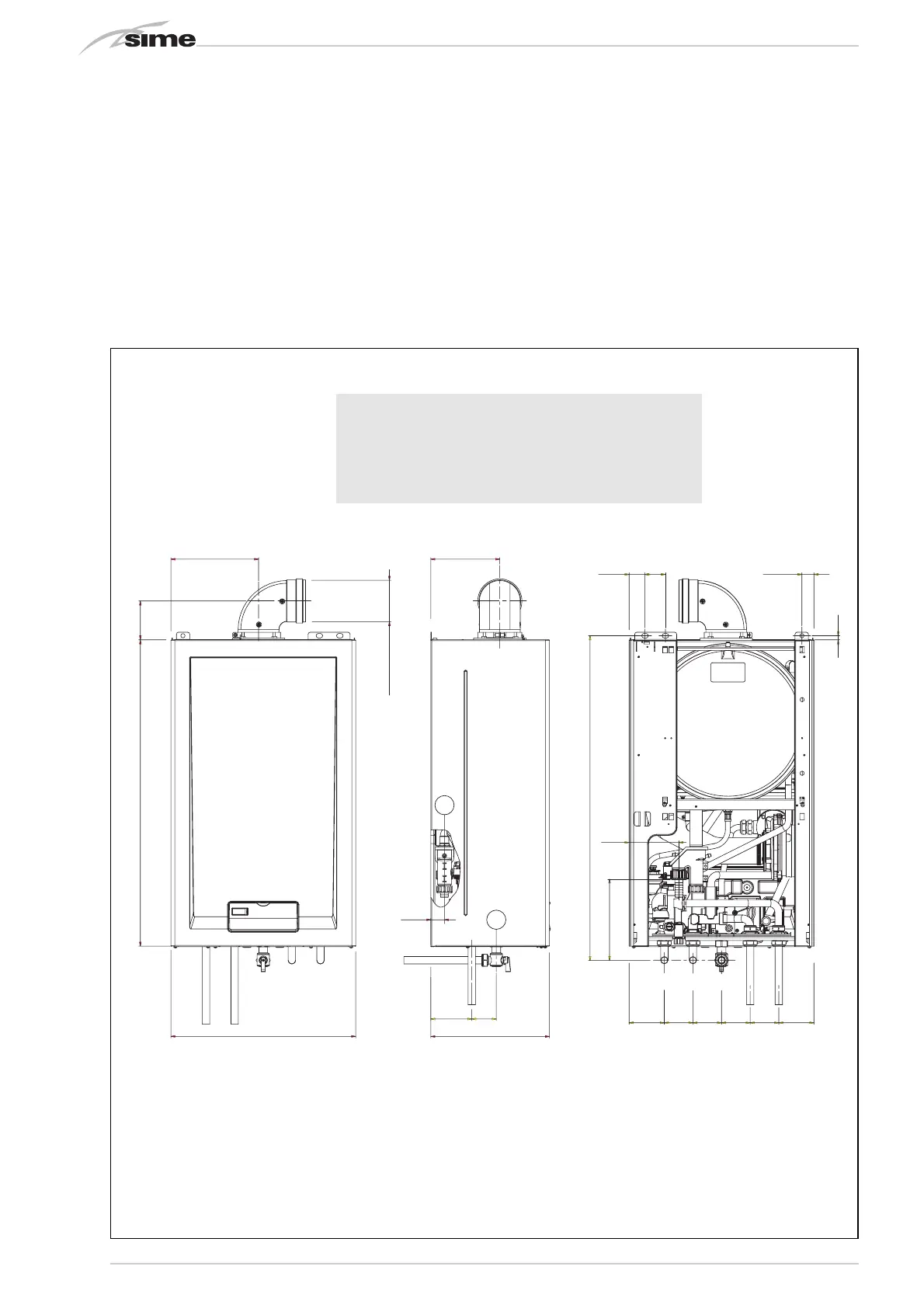

Fig. 1
ATTACCHI
R Ritorno impianto G 3/4” (UNI - ISO 228/1)
M Mandata impianto G 3/4” (UNI - ISO 228/1)
G Alimentazione gas G 3/4” (UNI - ISO 228/1)
R3 Ritorno bollitore G 3/4” (UNI - ISO 228/1)
M2 Mandata bollitore G 3/4” (UNI - ISO 228/1)
S3 Scarico condensa ø 25
1.2 DIMENSIONI
1.2.1 FORMAT DGT HE 12-20 T (fig. 1)
ATTENZIONE: Le versioni “12-20 T” sono predisposte per l’allaccia-
mento ad un bollitore remoto, per utilizzarla come caldaia SOLO
RISCALDAMENTO è necessario:
- scollegare la sonda bollitore (SB)
- impostare il PAR 2 a 4.
L’operazione deve essere eseguita dal Centro Assistenza Tecnica in
fase di prima accensione della caldaia.
