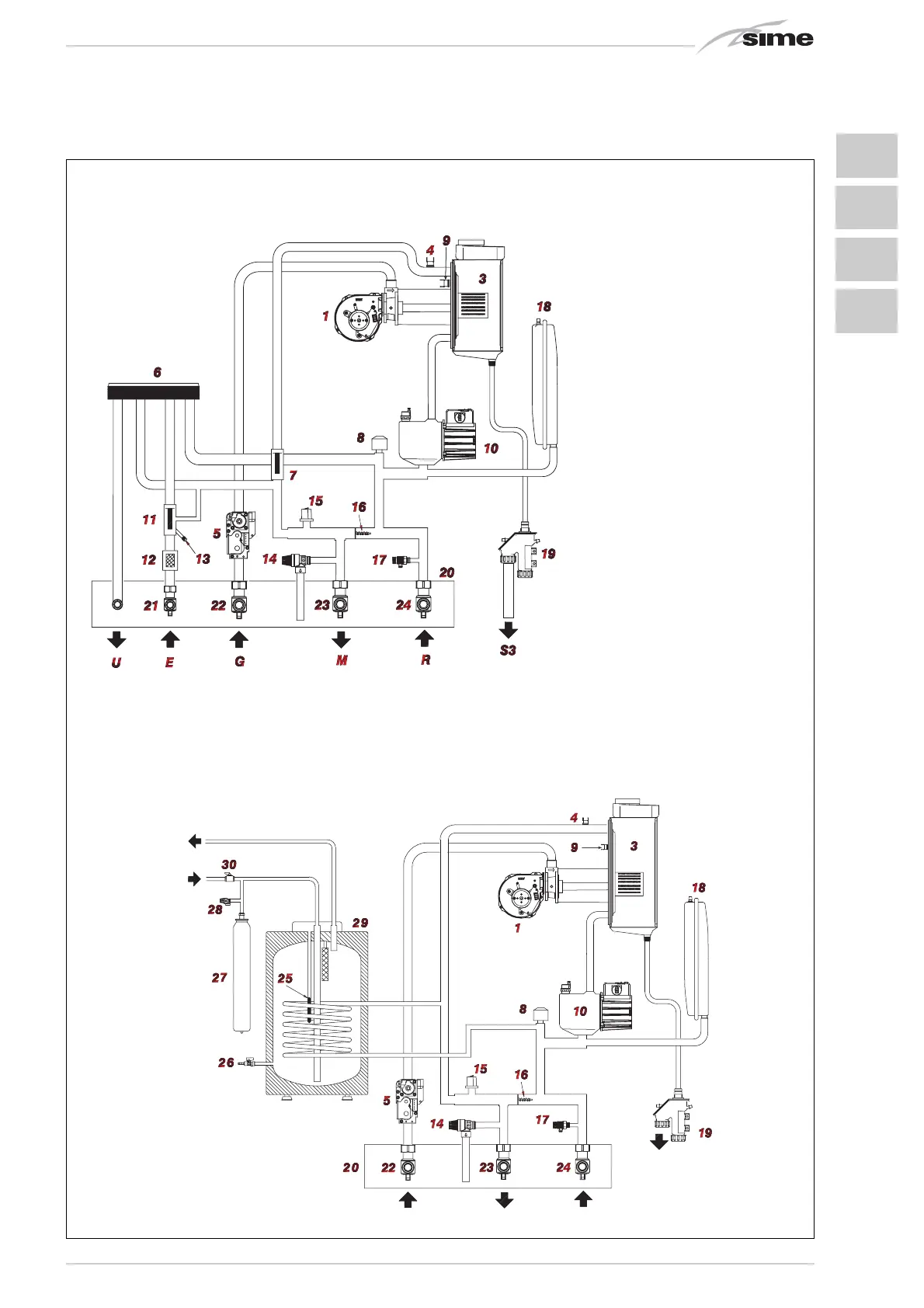

1.4 SCHEMA FUNZIONALE (fig. 2)
G
MR
E
U
S3
Fig. 2
Modello ”25-30-35”
Modello “12-20 T”
LEGENDA
1 Ventilatore
3 Scambiatore primario
4 Sonda riscaldamento (SM)
5 Valvola gas
6 Scambiatore sanitario
7 Filtro acqua riscaldamento
8 Valvola deviatrice
9 Termostato sicurezza
10 Circolatore con sfogo aria
11 Flussimetro sanitario
12 Filtro acqua sanitario
13 Caricamento impianto
14 Valvola sicurezza impianto 3 BAR
15 Pressostato acqua
16 By-pass automatico
17 Scarico caldaia
18 Vaso espansione impianto
19 Sifone scarico condensa
20 Piastra raccordi (a richiesta)
21 Rubinetto entrata sanitario (a richiesta)
22 Rubinetto gas (a richiesta)
23 Rubinetto mandata impianto (a richiesta)
24 Rubinetto ritorno impianto (a richiesta)
25 Sonda sanitario (SB)
26 Rubinetto scarico bollitore
(non di fornitura)
27 Vaso espansione sanitario
(non di fornitura)
28 Valvola sicurezza bollitore 7 BAR
(non di fornitura)
29 Bollitore ad accumulo (non di fornitura)
30 Rubinetto entrata sanitario
(non di fornitura)
ATTACCHI
R Ritorno impianto
M Mandata impianto
G Alimentazione gas
E Entrata acqua sanitaria
U Uscita acqua sanitaria
S3 Scarico condensa
