2.9.2 Uscita a tetto
condotti separati
Gli accessori necessari alla realizzazione di
questa tipologia di scarico e alcuni tra i
sistemi di collegamento che è possibile pra-
ticare sono riportati in fig. 16. Esiste la
possibilità di avere uno scarico concentrico
utilizzando il collettore (7 fig. 16). In questi
casi, all'atto del montaggio, occorre recupe-
rare la guarnizione in silicone impiegata
sulla riduzione del terminale da sostituire
con il collettore, e inserirla sulla sede rica-
vata nello stesso.
Per questa tipologia di scarico la somma
dello sviluppo massimo consentito dei
condotti non dovrà essere superiore a
7,00 mm H
2
O (vers. “25 BF TS”) e 8,00
mm H
2
O (vers. “30 BF TS”).
Per il calcolo delle perdite di carico dei sin-
goli accessori inseriti fare riferimento alla
Tabella 1.
2.10 SCARICO FORZATO
Nell’installazione attenersi alle seguenti
disposizioni:
– Coibentare il condotto di scarico e preve-
dere, alla base del condotto verticale, un
sistema di raccolta condensa.
–
In caso di attraversamento di pareti
combustibili isolare il tratto di attraver-
samento del condotto scarico fumi con
coppella in lana di vetro sp. 30 mm, den-
sità 50 kg/m
3
.
Questa tipologia di scarico si effettua con il
kit cod. 8093000. Per il montaggio del kit
vedere il punto 2.9.1.
8

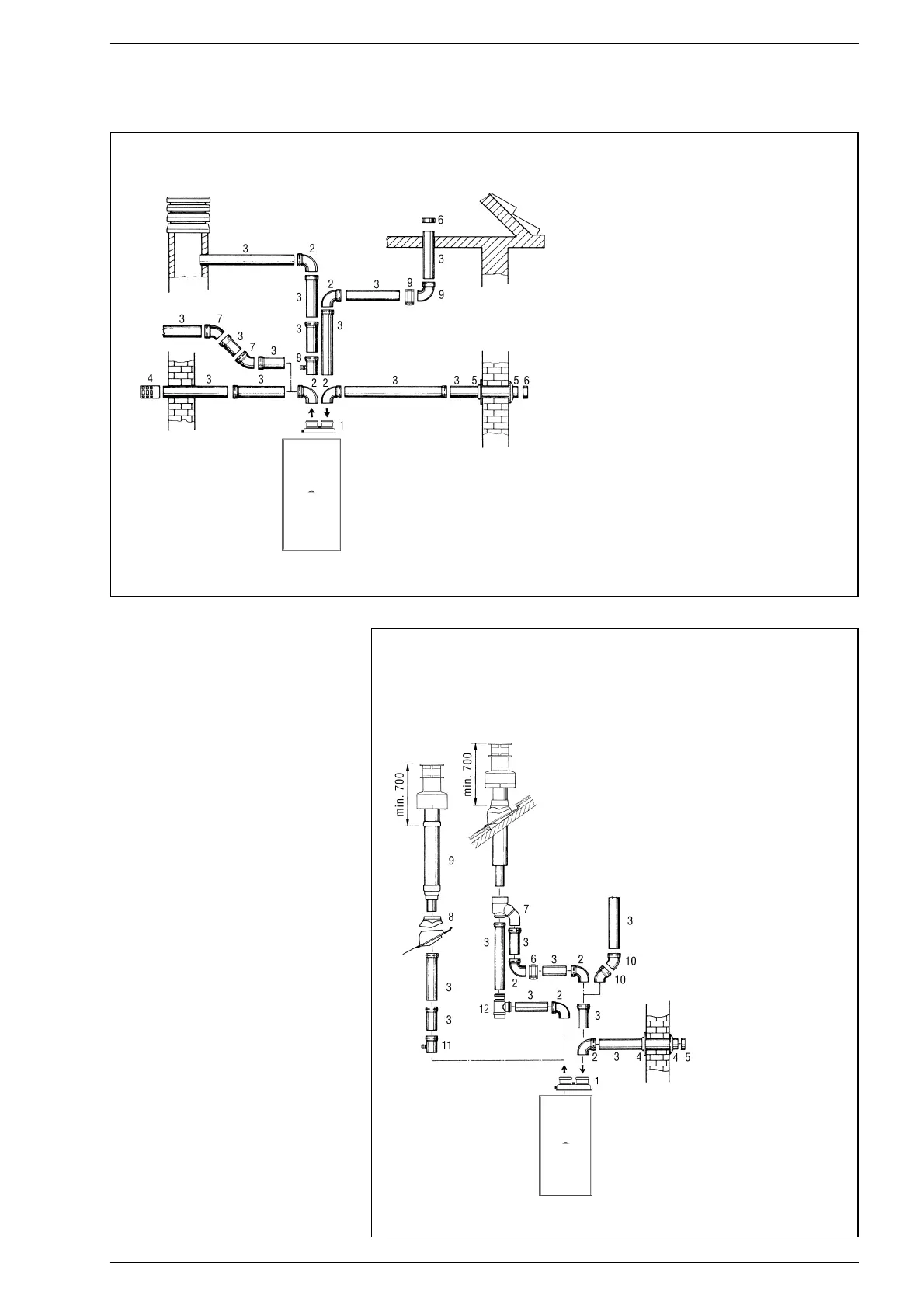

Fig. 15
LEGENDA
1 Sdoppiatore con prese cod. 8093000
2a Curva a 90° MF (6 pz.) cod. 8077410
2b Curva a 90° MF coibentata cod. 8077408
3a Prolunga L. 1000 (6 pz.) cod. 8077309
3b Prolunga L. 1000 coibentata cod. 8077306
3c Prolunga L. 500 (6 pz.) cod. 8077308
4 Terminale di scarico cod. 8089501
5 Kit ghiere int.-est. cod. 8091500
6 Terminale aspirazione cod. 8089500
7 Curva a 45° MF (6 pz.) cod. 8077411
8 Recupero condensa L. 135 cod. 8092800
9 Fascetta giunzione (5 pz.) cod. 8092700
Fig. 16
LEGENDA
1 Sdoppiatore con prese prelievo cod. 8093000
2a Curva a 90° MF (6 pz.) cod. 8077410
2b Curva a 90° MF coibentata cod. 8077408
3a Prolunga L. 1000 (6 pz.) cod. 8077309
3b Prolunga L. 1000 coibentata cod. 8077306
3c Prolunga L. 500 (6 pz.) cod. 8077308
4 Kit ghiere int.-est. cod. 8091500
5 Terminale aspirazione cod. 8089500
6 Fascetta di giunzione (5 pz.) cod. 8092700
7 Collettore cod. 8091400
8 Tegola con snodo cod. 8091300
9 Terminale uscita tetto L. 1390 cod. 8091201
10 Curva a 45° MF (6 pz.) cod. 8077411
11 Recupero condensa L. 135 cod. 8092800
12 Tee recupero condensa cod. 8093300
