Proteggere l’aspirazione con l’accessorio
optional cod. 8089501 (fig. 17). Il kit cod.
8093000 viene fornito con il diaframma
aspirazione che deve essere impiegato, in
funzione della perdita di carico massima
consentita, come indicato in fig. 14.
La lunghezza massima del condotto viene
determinata dalle perdite di carico dei
singoli accessori inseriti (escluso lo sdop-
piatore) e non dovrà risultare superiore
7,00 mm H
2
O (vers. “25 BF TS”) e 8,00
mm H
2
O (vers. “30 BF TS”).
Per il calcolo delle perdite di carico dei sin-
goli accessori inseriti fare riferimento alla
Tabella 1.
2.11
POSIZIONAMENTO TERMINALI
DI SCARICO
I terminali di scarico per apparecchi a tirag-
gio forzato possono essere situati sulle
pareti perimetrali esterne dell'edificio.
A titolo indicativo e non vincolante, riportia-
mo nella Tabella 2 le distanze minime da
rispettare facendo riferimento alla tipologia
di un edificio indicato in fig. 18.
Per il posizionamento dei terminali di sca-
rico attenersi alle norme UNI 7129 e
7131-72, alle norme dei Vigili del Fuoco,
alle disposizioni emanate da Comuni,
Regioni e ULSS, e al DPR n. 412 del
26/08/93.
2.12 ALLACCIAMENTO ELETTRICO
La caldaia è fornita con cavo elettrico di ali-
mentazione che, in caso di sostituzione,
dovrà essere richiesto alla SIME. L’alimen-
tazione dovrà essere effettuata con tensio-
ne monofase 230V - 50 Hz rispettando la
polarità L-N e attraverso un interruttore ge-
nerale protetto da fusibili con distanza tra i
contatti di almeno 3 mm.
NOTA: L’apparecchio deve essere collega-
to a un efficace impianto di messa a
terra. La SIME declina qualsiasi respon-
9

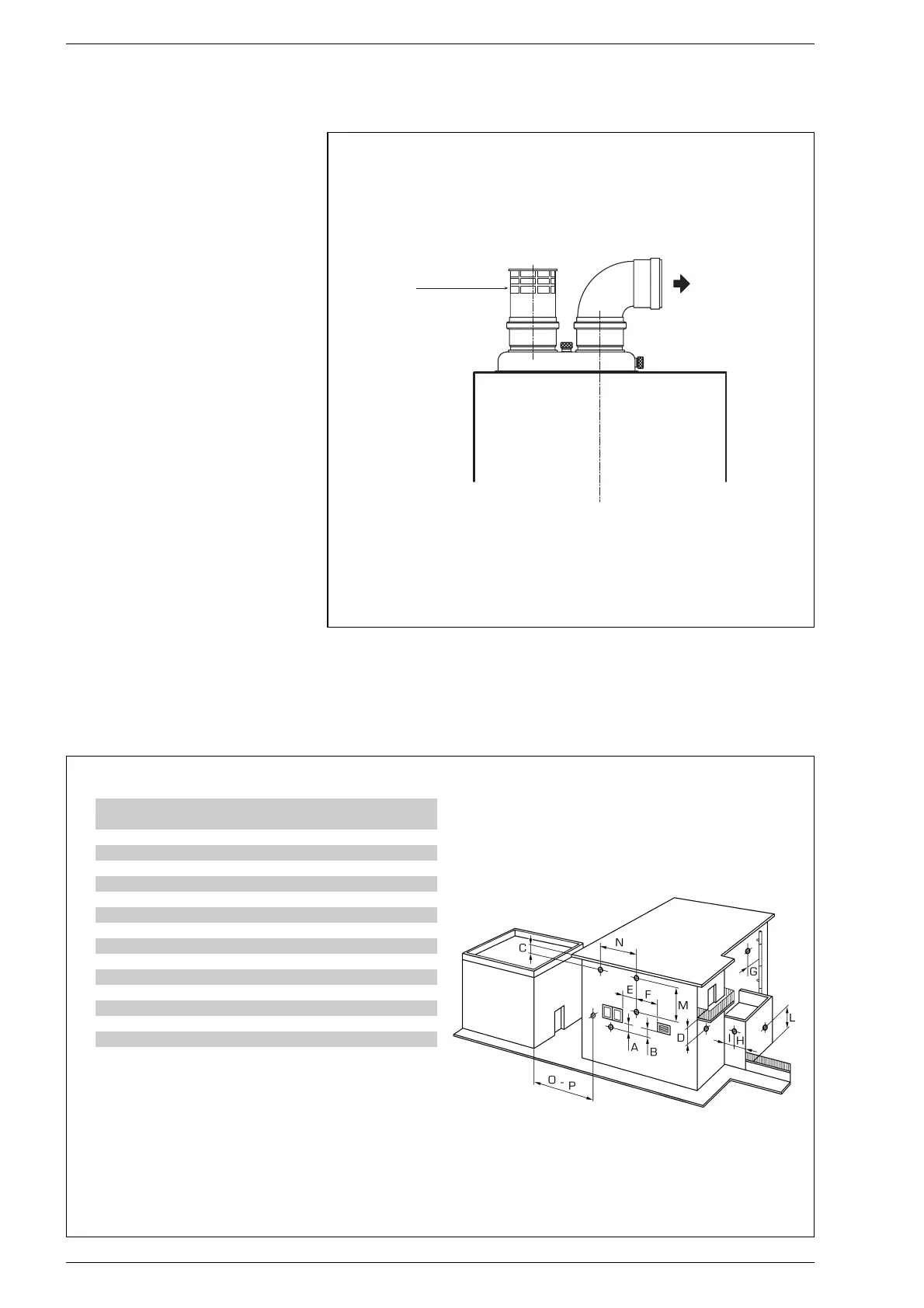

cod. 8089501
Fig. 17
Fig. 18
TABELLA 2
1) I terminali sotto una balconata praticabile devono essere collocati in
posizione tale che il percorso totale dei fumi, dal punto di uscita degli
stessi al loro sbocco dal perimetro esterno della balconata, compresa
l'altezza della eventuale balaustra di protezione, non sia inferiore a
2000 mm.
2) Nella collocazione dei terminali, dovranno essere adottate distanze non
minori di 1500 mm per la vicinanza di materiali sensibili all'azione dei
prodotti della combustione (ad esempio gronde o pluviali in materiale
plastico, sporti in legname, ecc.), a meno di non adottare misure scher-
manti nei riguardi di detti materiali.
Posizione del terminale Apparecchi da 7 fino a 35 kW
(distanze minime in mm)
A - sotto finestra 600
B - sotto apertura di aerazione 600
C - sotto gronda 300
D - sotto balconata (1) 300
E - da una finestra adiacente 400
F - da una apertura di aerazione adiacente 600
G - da tubazioni o scarichi verticali o orizzontali (2) 300
H - da un angolo dell'edificio 300
I - da una rientranza dell'edificio 300
L - dal suolo o da altro piano di calpestio 2500
M - fra due terminali in verticale 1500
N - fra due terminali in orizzontale 1000
O - da una superficie frontale prospicente
senza aperture o terminali 2000
P - idem, ma con apertura o terminali 3000
