sabilità per danni a persone o cose deri-
vanti dalla mancata messa a terra della
caldaia.
2.12.1 Quadro elettrico
Per accedere al quadro elettrico disinserire
l’alimentazione elettrica, togliere il pannello
frontale e le due viti che fissano il pannello
comandi ai fianchi (vedi punto 4.7).
Il pannello si inclinerà verso il basso di una
angolazione sufficiente a permettere il facile
accesso ai componenti. Per togliere la pro-
tezione svitare la vite di fissaggio ed agire
con un cacciavite sulle linguette superiori
per sganciarla dal pannello comandi (fig. 19).
2.12.2 Collegamento
termostato ambiente (fig. 19)
Per accedere al connettore (8) togliere la
copertura (7) del quadro comando e colle-
gare elettricamente il termostato ambiente
ai morsetti 22-23 dopo aver tolto il ponte
esistente.
Il termostato ambiente da utilizzare, la cui
installazione è consigliata per una migliore
regolazione della temperatura e confort
nell'ambiente, deve essere di classe II in
conformità alla norma EN 60730.1 (con-
tatto elettrico pulito).
10

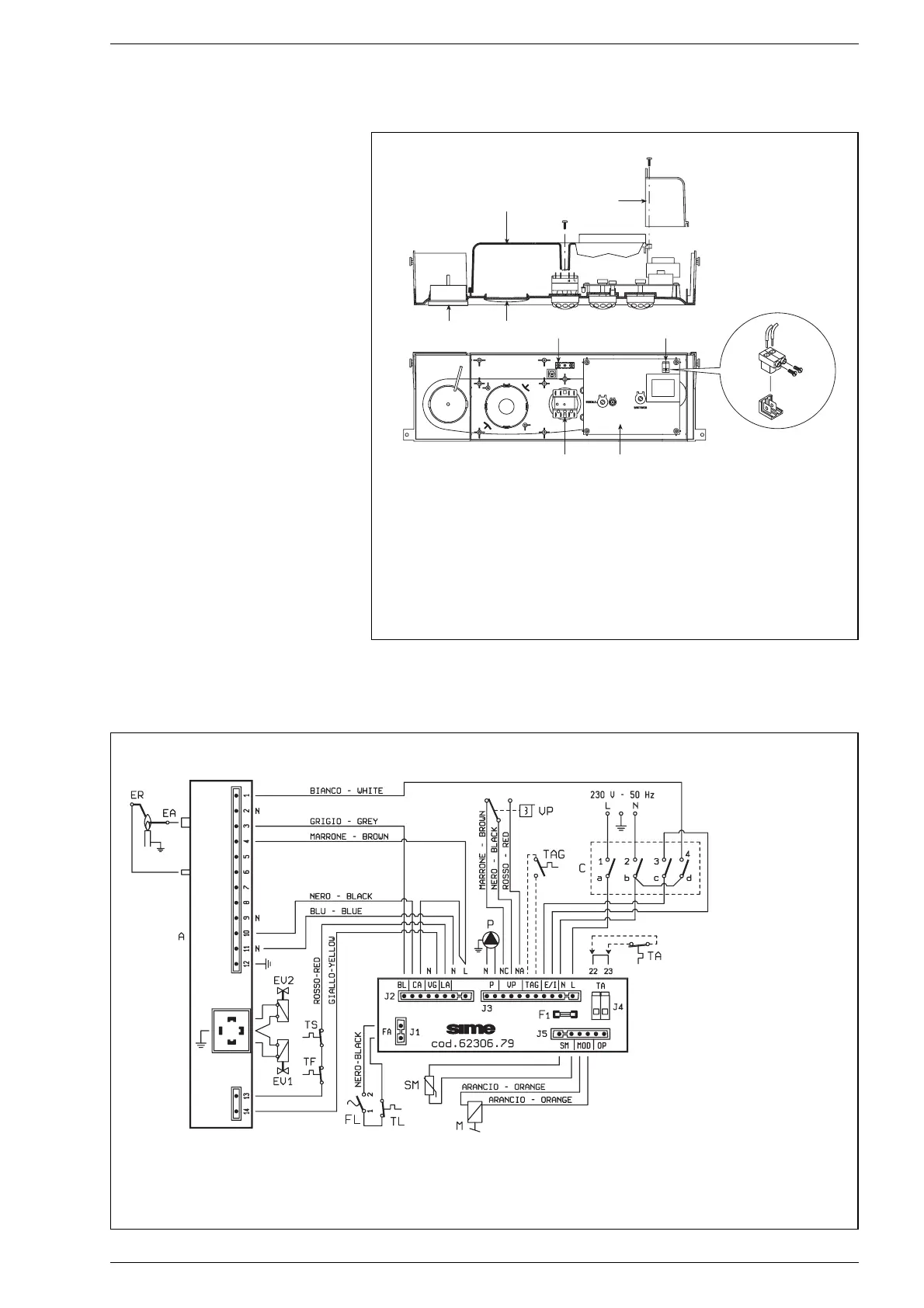

2.12.3 Schema elettrico “25 OF C - 30 OF C” con apparecchiatura SIT
Fig. 20
Nota: Il termostato ambiente (TA) deve essere collegato ai morsetti 22-23
LEGENDA
EV1 Bobina valvola gas
EV2 Bobina valvola gas
EA Elettrodo accensione
ER Elettrodo rivelazione
A Apparecchiatura SIT 503
TS Termostato sicurezza 100°C
TF Termostato fumi
FL Flussostato
P Pompa
VP Valvola pressostatica
TAG Termostato antigelo (optional)
C Selettore OFF/EST./INV./SBLOCCO
TA Termostato ambiente
M Modulatore
SM Sonda riscaldamento
TL Termostato limite
