11

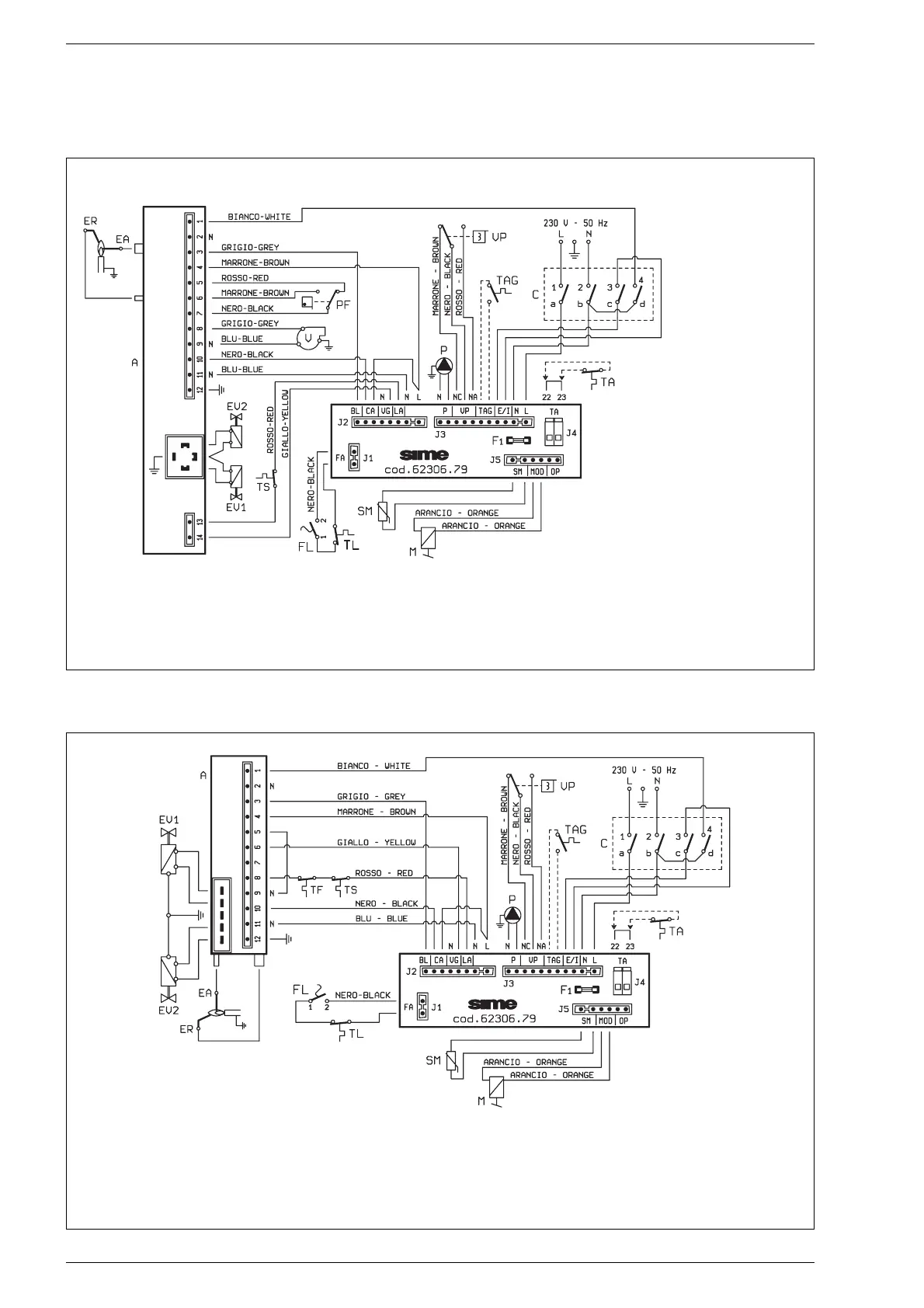

2.12.4 Schema elettrico “25 BFTS - 30 BF TS” con apparecchiatura SIT
Fig. 20/a
LEGENDA
EV1 Bobina valvola gas
EV2 Bobina valvola gas
EA Elettrodo accensione
ER Elettrodo rivelazione
A Apparecchiatura SIT 503
TS Termostato sicurezza 100°C
PF Pressostato fumi
V Ventilatore
FL Flussostato
P Pompa
VP Valvola pressostatica
TAG Termostato antigelo (optional)
C Selettore OFF/EST./INV./SBLOCCO
TA Termostato ambiente
M Modulatore
SM Sonda riscaldamento
TL Termostato limite
Nota: Il termostato ambiente (TA) deve essere collegato ai morsetti 22-23
2.12.5 Schema elettrico “25 OF C - 30 OF C” con apparecchiatura HONEYWELL
Fig. 20/b
LEGENDA
EV1 Bobina valvola gas
EV2 Bobina valvola gas
EA Elettrodo accensione
ER Elettrodo rivelazione
A App. HONEYWELL S4565CF
TS Termostato sicurezza 100°C
TF Termostato fumi
FL Flussostato
P Pompa
VP Valvola pressostatica
TAG Termostato antigelo (optional)
C Selettore OFF/EST./INV./SBLOCCO
TA Termostato ambiente
M Modulatore
SM Sonda riscaldamento
TL Termostato limite
Nota: Il termostato ambiente (TA) deve
essere collegato ai morsetti 22-23
CODICI RICAMBI CONNETTORI:
J1 cod. 6260966
J2 cod. 6260960
J3 cod. 6260968
J5 cod. 6260957
CODICI RICAMBI
CONNETTORI:
J1 cod. 6260956
J2 cod. 6260961
J3 cod. 6260968
J5 cod. 6260964
