3.1 PLACA ELECTRÓNICA
Realizada respeitando a directiva Baixa Ten-
são CEE 73/23 é alimentada com 230 Volt e,
mediante um transformador, envia tensão a
24 Volt aos seguintes componentes: válvula
do gás, termóstato de segurança, sondas de
aquecimento e sanitário, sonda de temperatu-
ra externa (a pedido), modulador, transdutor
de pressão da água, pressóstato dos fumos,
termóstato ambiente ou “Logica Remote Con-
trol”. Um sistema de modulação automática e
contínua permite ao aparelho de adequar a
potência às várias necessidades da instalação
ou do utente. Os componentes electrónicos
estão garantidos para funcionarem num
campo de temperaturas de 0 a +60ºC.
3.1.1 Anomalias de funcionamento
Os led que assinalam um funcionamento
irregular e/ou incorrecto do aparelho,
estão indicados na fig. 20.
3.1.2 Dispositivos
A placa electrónica está equipada com os
seguintes dispositivos:
– Trimmer “POT. ACC.” (10 fig. 21)
Regula o valor máximo de potência de
aquecimento. Para aumentar o valor,
rodar o trimmer em sentido horário,
para diminuí-lo rodar o trimmer no senti-
do anti-horário.
– Trimmer “POT. ACC.” (6 fig. 21)
Trimmer para modificar o nível de pressão
no acendimento (STEP) da válvula do gás.
Dependendo do tipo de gás para o qual
está preparada a caldeira, deve-se regular
o trimmer de modo a obter no queimador
uma pressão de cerca de 3 mbar para gás
metano 7 mbar para gás butano (G30) e
propano (G31). Para aumentar o valor,
rodar o trimmer em sentido horário, para
diminuí-lo rodar o trimmer no sentido anti-
horário. O nível de pressão de acendimen-
to lento é programável durante os primei-
ros 5 segundos do acendimento do quei-
mador. Depois de ter definido o nível de
pressão no acendimento (STEP) em função
do tipo de gás, controlar se a pressão do
gás em aquecimento está ainda no valor
anteriormente definido.
– Ligador “MET-GPL” (7 fig. 21)
Com o ligador desligado, a caldeira está
preparada para funcionar a METANO;
com o ligador ligado, a GPL.
– Ligador “ANN. RIT.” (5 fig. 21)
A placa electrónica está programada, na
fase de aquecimento, com uma pausa téc-
nica do queimador de cerca de 90 segun-
dos que se executa tanto no acendimento
a frio da instalação, como nos seguintes
acendimentos. Esta serve para evitar
acendimentos e apagamentos com inter-
valos muito reduzidos que, em especial, se
poderiam verificar em instalações com
elevadas perdas de carga. Em cada acen-
dimento, após o período de acendimento
lento, o aparelho ficará durante cerca de
1 minuto na pressão mínima de modu-
lação para depois passar ao valor de pres-
são de aquecimento programada. Com a
introdução da ponte anulam-se a pausa
técnica programada e o período de funcio-
namento à pressão mínima na fase de
acendimento. Nesse caso, os tempos que
decorrem entre o apagamento e os
seguintes acendimentos, serão em função
de um diferencial de 5ºC detectado pela
sonda de aquecimento (SM).
– DIP SWITCH (13 fig. 21)
Assegurar-se que os cavaleiros estejam
na posição indicada para que a caldeira
funcione:
– Ligador “Modureg. Sel.” (14 fig. 21)
Com a ponte retirada a caldeira está
preparada para o funcionamento com a
válvula de gás SIT; com a ponte introduzi-
da, para o funcionamento com a válvula
de gás HONEYWELL.
– Ligador “Albatros” (15 fig. 25)
A ponte deve estar sempre desligada. Só
é ligada nas instalações de mais de uma
caldeira em sequência/cascata.
ATENÇÃO: Todas as operações acima
descritas deverão ser executadas neces-
sariamente por pessoal autorizado.
3 CARACTERÍSTICAS

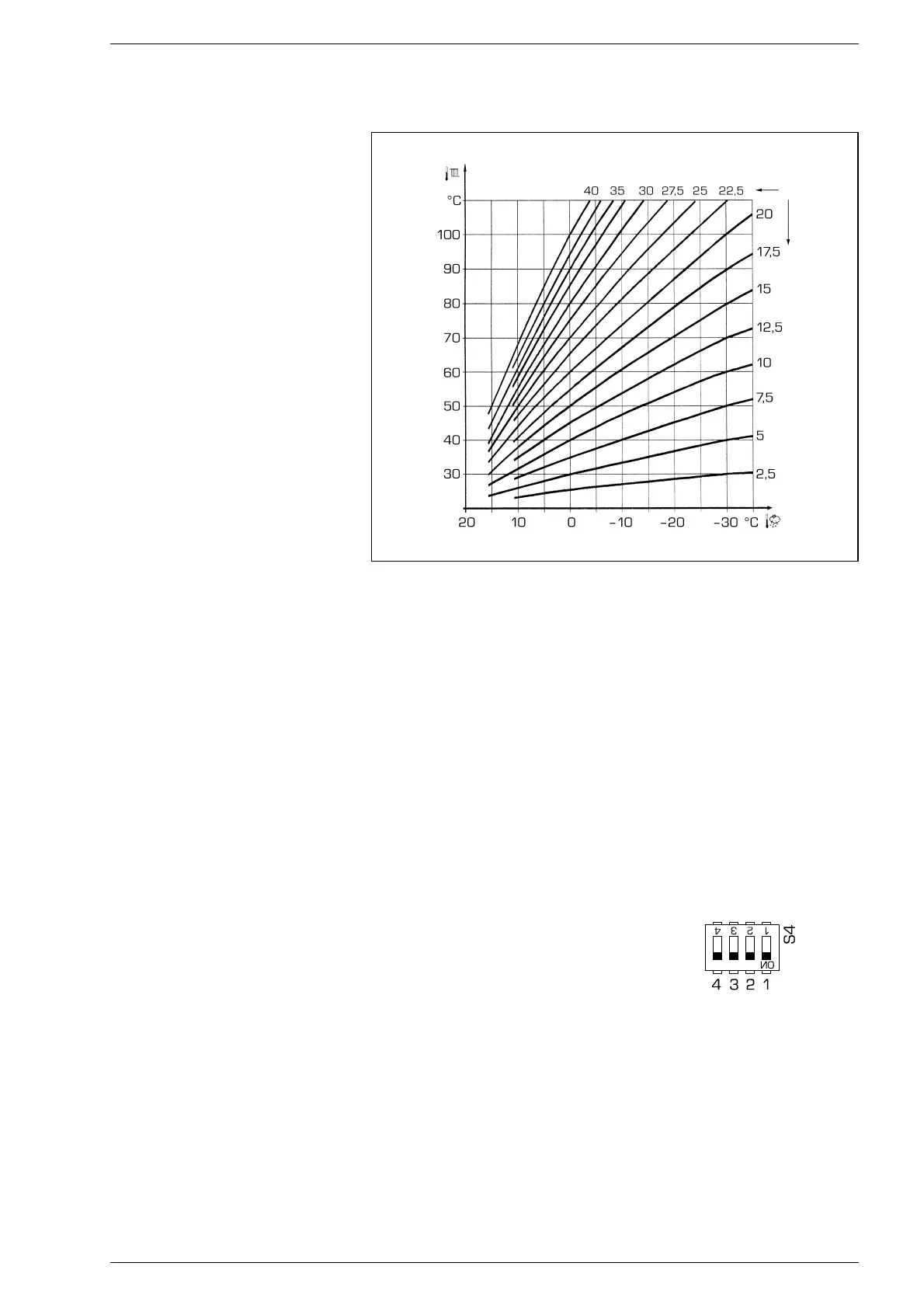

2.10.3 Inclinação da curva
característica de aquecimento
No valor corrente “15” do Logica, visualiza-
se e programa-se a inclinação da curva
característica do aquecimento. Aumentan-
do a inclinação representada pelo gráfico
da fig. 19, aumenta-se a temperatura de
distribuição do equipamento relativamente
à temperatura externa.
EXEMPLO: escolhendo uma inclinação de 15
com temperatura externa –10ºC teremos
uma temperatura de distribuição de 60ºC.
2.11
SONDA TEMPERATURA EXTERNA
O “Logica Remote Control” pode ser conjuga-
do com uma sonda de temperatura externa
disponível como opcional (cód. 8094100).
Essa configuração assegura e mantém con-
stante no ambiente a temperatura desejada.
De facto, como temperatura ambiente é indi-
cada e avaliada a média ponderada do valor
medido no interior e no exterior da habi-
tação. Para a montagem, seguir as
instruções que se encontram na embalagem.
70
Fig. 19
