3.2 SONDAS DE DETECÇÃO DA
TEMPERATURA E TRANSDUTOR DE
PRESSÃO DA ÁGUA
Nas Tabelas 3 - 3/a estão indicados os
valores da resistência () que se obtêm
nas sondas ao alterar a temperatura e os
valores no transdutor ao alterar a pressão.
Com a sonda calefacción (SM) interrom-
pida, a caldeira não funciona em ambos
os serviços.
Com a sonda sanitário (SB) interrompida,
a caldeira só funciona em aquecimento.
71
Led verde apagado em
caso de falta de tensão
Led vermelho intermitente em caso
de pressão insuficiente da água (*)
Led vermelho intermitente da anomalia da sonda aquecimento (SM)
Led vermelho intermitente da bobina do modulador interrompida
Led vermelho intermitente de anomalia do circuito de
detecção de chama
Led vermelho intermitente
em caso de intervenção
da válvula de segurança
da instalação (*)
Led vermelho intermitente
de falta de comunicação
com o “Logica Remote
Control”
Led vermelho aceso de bloqueio
do ligação: rodar o selector CR/
OFF/VER/INV/DESBLOQUEIO
para
a posição de desbloqueio ( ) para
restabelecer o funcionamento
Led vermelho intermitente de
intervenção do termóstato de
segurança. Para restabelecer o
funcionamento, rodar o selector
CR/OFF/VER/INV/DESBLOQUEIO
para a posição de desbloqueio ( )
Led vermelho intermitente de avaria
do ventilador. Após 30 minutos do
desligamento do ventilador, a placa tenta
a reactivação do mesmo.
(*) Caso estejam desligados todos os led de 0,5 a 2,5 bar verificar
as ligações do transdutor de pressão da água.

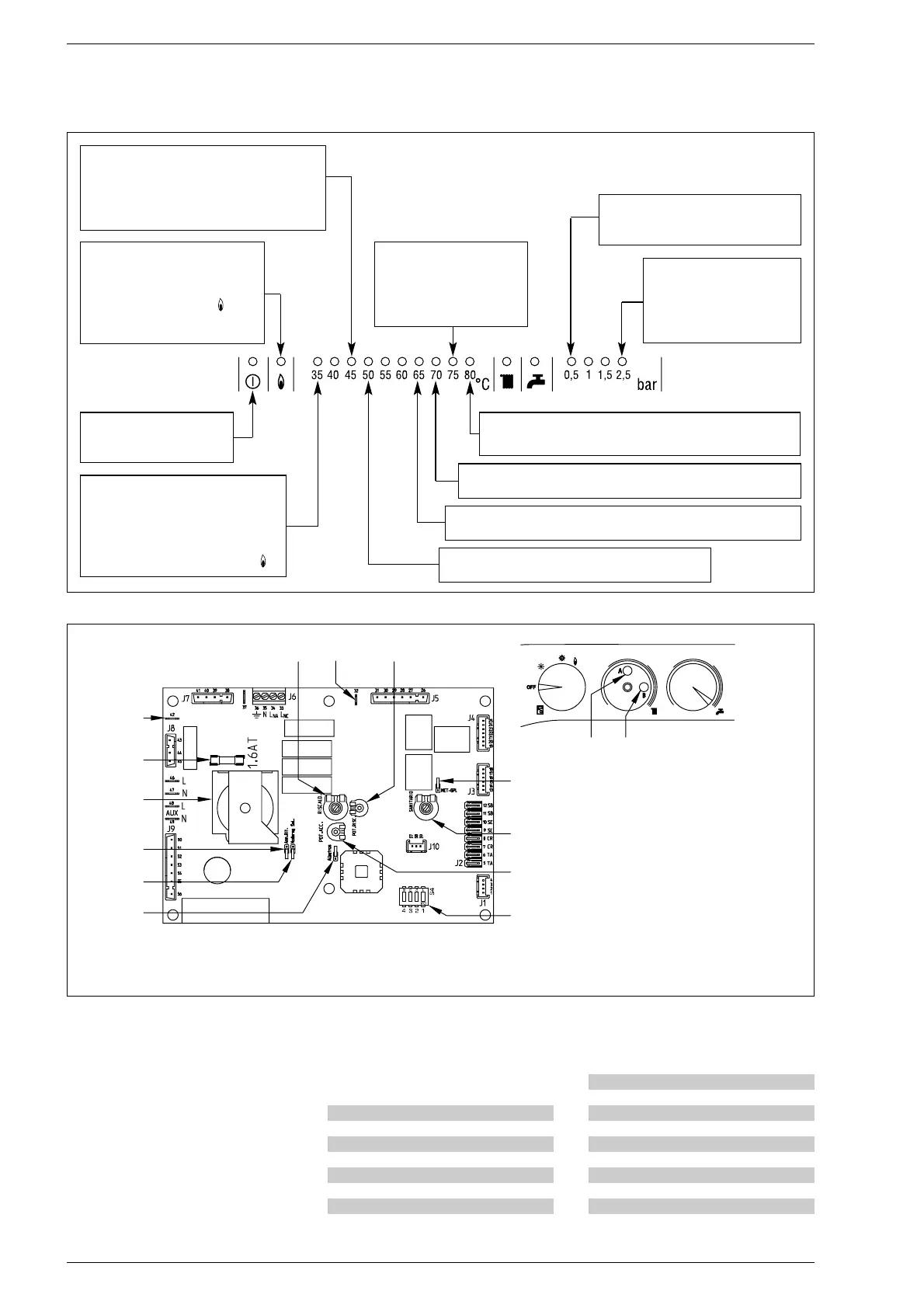

Fig. 20
Led vermelho intermitente de avaria do
pressóstato dos fumos
15
13
1
3
5
7
8
9
10
11
12
14
6
6
10
LEGENDA
1 Terminal de terra eléctrodo acendimento
3 Fusível (1,6 AT)
5 Ligador “ANN. RIT.
6 Trimmer “POT. ACC.
7 Ligador “MET-GPL
8 Potenciómetro sanitário
9 Terminal eléctrodo detecção
10 Trimmer “POT. RISC.
11 Potenciómetro aquecimento
12 Selector CR/OFF/VER/INV/DESBLOQUEIO
13 DIP SWITCH
14 Ligador “Modureg. Sel.
15 Ligador Albatros”
Fig. 21
NOTA: Para aceder aos trimmer de regulação (6) e (10) desenfiar o manípu-
lo do potenciómetro de aquecimento.
TABELA 3 (Sondas)
Temperatura (°C) Resistência ()
20 12.090
30 8.313
40 5.828
50 4.161
60 3.021
70 2.229
80 1.669
TABELA 3/a (Transdutor)
Pressão Resistência ()
(bar) min max
0 297 320
0,5 260 269
1 222 228
1,5 195 200
2167173
2,5 137 143
3108113
3,5 90 94
