4.1 PRODUÇÃO DE ÁGUA
QUENTE SANITÁRIA
A preparação da água quente sanitária é
garantida por um acumulador em aço
coberto de porcelana vitrificada que está
equipado com um ânodo de magnésio de
protecção do acumulador e uma manilha
de inspecção para o controlo e a limpeza.
O ânodo de magnésio deve ser controlado
anualmente e substituído sempre que se
apresente gasto. No caso em que a caldeira
não produza água quente sanitária, assegu-
rar-se que o ar tenha sido devidamente pur-
gado nas válvulas manuais depois de se ter
desligado o interruptor geral.
4.2 VÁLVULA DO GÁS
A caldeira é fabricada de série com a válvu-
la de gás modelo SIT 845 SIGMA (fig. 24) e
com a válvula de gás modelo HONEYWELL
VK 8105M (fig. 24/a).
NOTA: Em caso de substituição da válvula
de gás SIT por HONEYWELL ou vice-
versa, actuar na ficha “Modureg” da
placa electrónica (14 fig. 21). Com a
ponte retirada a caldeira está preparada
para o funcionamento com a válvula de
gás SIT; com a ponte introduzida, para o
funcionamento com a válvula de gás
HONEYWELL.
A válvula do gás está calibrada para dois
valores de pressão: máxima e mínima que
correspondem, em função do tipo de gás,
aos valores indicados na Tabela 4. A cali-
bragem da pressão do gás para os valores
máximo e mínimo é efectuada pela SIME na
linha de produção: portanto desaconselha-
se a sua modificação. Somente no caso da
passagem de um tipo de gás de alimen-
tação (metano) para outro (butano ou pro-
pano) será consentida a modificação da
pressão de trabalho. Esta operação
deverá ser executada necessariamente
por pessoal autorizado. Efectuada a modi-
ficação das pressões de trabalho, selar
os reguladores. Para efectuar a calibra-
gem das pressões é necessário seguir
uma ordem predefinida regolando primeiro
a MÁXIMA e depois a MÍNIMA.
4.2.1 Regulação das pressões máxima
e mínima SIT 845 SIGMA
Para efectuar a calibragem da pressão máxi-
ma, proceder no seguinte modo (fig. 25):
– Ligar o manómetro diferencial como indi-
cado na fig. 24/b.
– Retirar a tampa em plástico do modula-
dor (1).
– Pôr o manípulo do potenciómetro sanitá-
rio no valor máximo.
– Acender a caldeira no comutador de
quatro vias e abrir a torneira de água
quente sanitária.
– Usando uma chave fixa de 10, rodar a
73
4 USO E MANUTENÇÃO

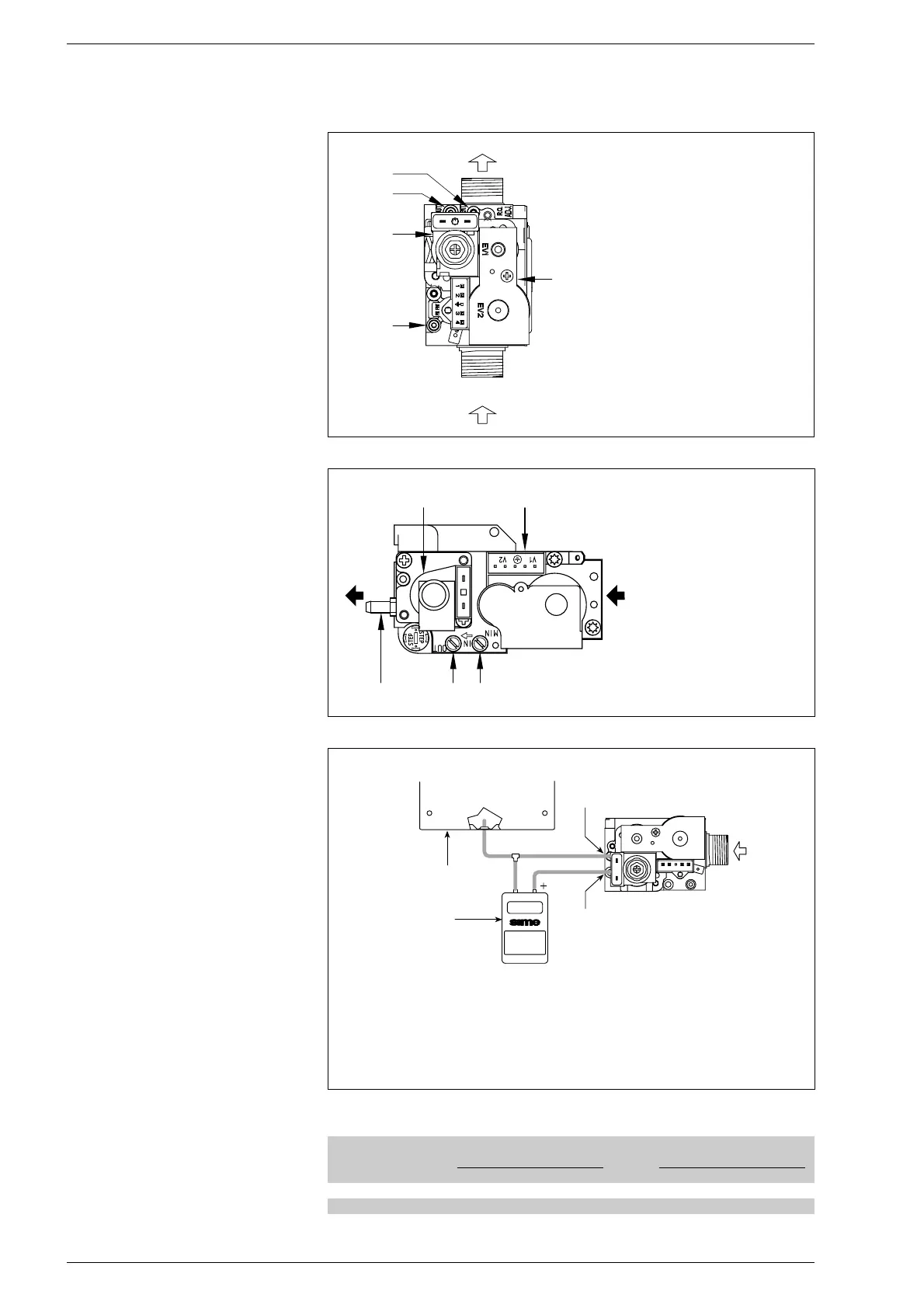

Fig. 24
LEGENDA
1 Modulador
2 Bobinas EV1-EV2
3 Tomada de pressão entrada
4 Tomada de pressão saída
5 Tomada VENT
TABELA 4
Pressão máx. Corrente Pressão mín. Corrente
Tipo de gás queimador modulador queimador modulador
mbar mA mbar mA
Metano (G20) 10,8 - 11,3 130 1,9 - 1,7 0
Butano (G30) 28,4 - 28,1 165 4,7 0
Propano (G31) 35,3 - 35,9 165 4,7 0
