porca (3) procurando o valor da pressão
máxima como indicado na Tabela 4: para
reduzir a pressão rodar a porca em sen-
tido anti-horário, para aumentar a pres-
são rodar no sentido horário.
– Desligar e acender novamente várias
vezes a caldeira mantendo sempre aber-
ta a torneira da água quente sanitária e
verificar se a pressão corresponde aos
valores indicados na Tabela 4.
Depois de se ter efectuado a regulação da
pressão máxima, efectuar a calibragem da
pressão mínima (fig. 25):
– Desligar a alimentação do modulador.
– Com o manípulo do potenciómetro
sanitário no valor máximo, a torneira de
água quente aberta e o queimador
aceso, mantendo fixa a porca (3), rodar
o parafuso (2) procurando o valor da
pressão mínima como indicado na Tabe-
la 4: para reduzir a pressão, rodar o
parafuso em sentido anti-horário, para
aumentar a pressão rodar o parafuso
no sentido horário.
– Acender e apagar várias vezes a caldei-
ra, mantendo sempre aberta a torneira
da água quente e verificar se a pressão
corresponde aos valores estabelecidos.
– Ligar novamente a alimentação eléctrica
do modulador.
–
Colocar novamente a tampa de plástico (1).
4.2.2 Regulação das pressões
HONEYWELL VK 8105 M
Para efectuar a calibragem da pressão
maxima, proceder no seguinte modo (fig.
25/a):
– Ligar o manómetro diferencial como indi-
cado na fig. 24/b.
– Retirar a tampa de plástico do modula-
dor (1).
– Pôr o manípulo do potenciómetro sanitá-
rio no valor máximo.
– Acender a caldeira e abrir a torneira de
água quente.
– Usando uma chave fixa de 9, rodar a
porca (3) procurando o valor da pressão
maxima como indicado na Tabela 4: para
reduzir a pressão rodar a porca em sen-
tido anti-horário, para aumentar a pres-
são rodar no sentido horário.
– Desligar e acender novamente várias
vezes a caldeira mantendo sempre aber-
ta a torneira da água quente e verificar
se a pressão corresponde aos valores
indicados na Tabela 4.
Depois de se ter efectuado a regulação da
pressão maxima, efectuar a calibragem da
pressão minima proceder do seguinte
modo (fig. 25/a):
–
Desligar a alimentação eléctrica do
modulator.
–
Com o manípulo do potenciómetro sanitá-
rio no valor máximo, a torneira de água
quente aberta e o queimador aceso,
usando uma chave fixa de 7, rodar a
porca (2), procurando o valor da pressão
minima como indicado na Tabela 4: para
reduzir a pressão, rodar a porca em sen-
tido anti-horário, para aumentar a pres-
são rodar a porca no sentido horário.
– Acender e apagar várias vezes a caldei-
ra, mantendo sempre aberta a torneira
da água quente e verificar se a pressão
corresponde aos valores indicados na
Tabela 4.
– Ligar novamente a alimentação eléctrica
do modulador.
– Colocar novamente a tampa de pl
ástico
(1).
4.3 REGULAÇÃO DA POTÊNCIA
DE AQUECIMENTO
Para regular a potência de aquecimento,
modificando a calibragem de fábrica, cujo
valor de potência é de cerca de 16 kW, é
necessário utilizar uma chave de fendas no
trimmer da potência de aquecimento (10
fig. 21). Para aumentar a pressão de tra-
balho rodar o trimmer em sentido horário,
para diminuir a pressão, rodar o trimmer
no sentido anti-horário.
Para facilitar a busca de adaptação da
potência de aquecimento, temos os diagra-
mas de pressão/potência para gás natural
(metano) e gás butano ou propano (fig. 26)
74
3
2
1

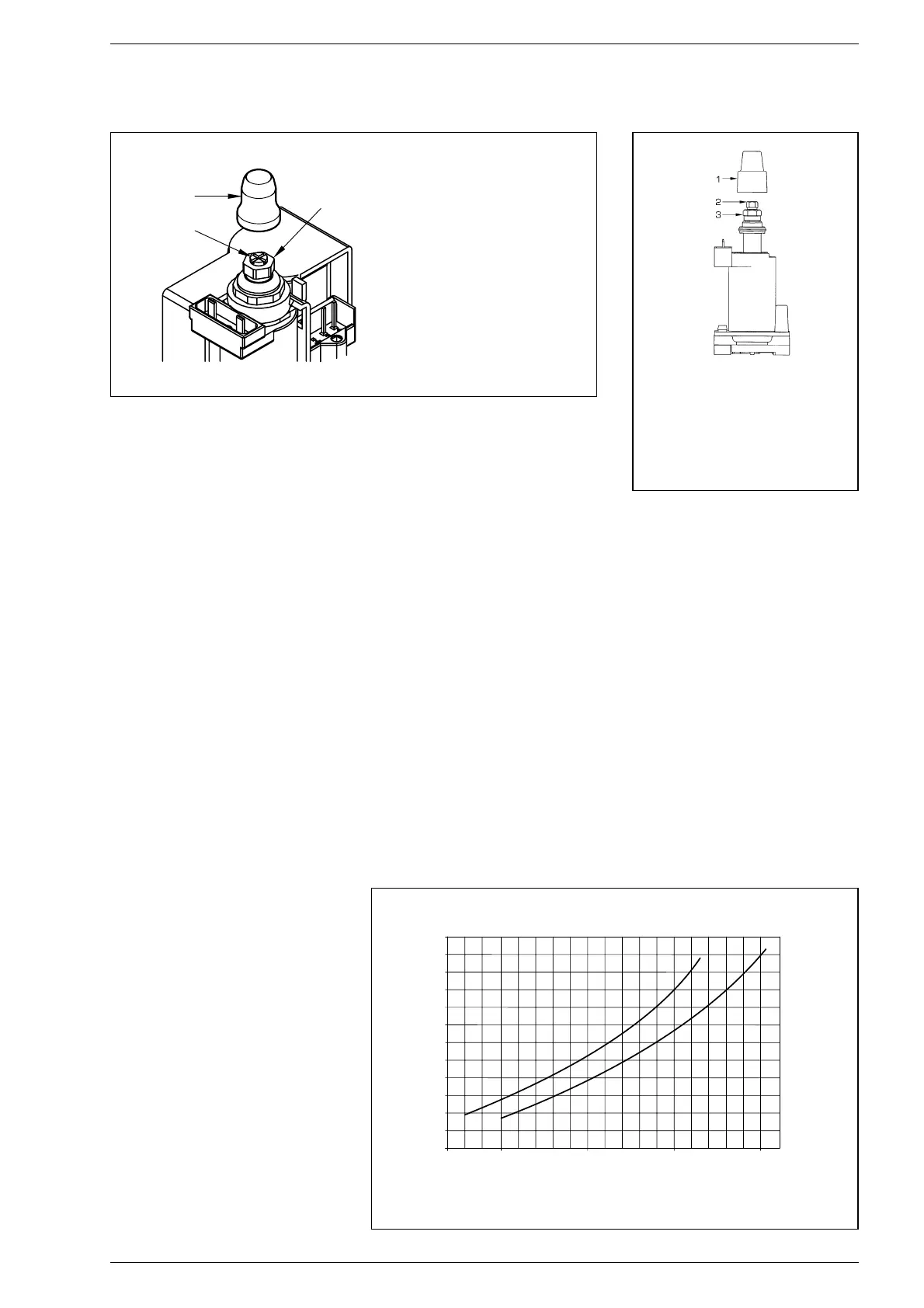

Fig. 25
LEGENDA
1 Tampa em plástico
2 Parafuso regululação
pressão mínima
3 Porca regululação
pressão máxima
Fig. 25/a
LEGENDA
1 Tampa em plástico
2 Porca regululação
pressão mínima
3 Porca regululação
pressão máxima
11
10
9
8
7
6
5
4
3
2
1
8,1 (7.000) 11,6 (10.000) 17,4 (15.000) 23,2 (20.000)
POTENZA TERMICA kW (kcal/h)
PRESSIONE UGELLO mbar
29,0 (25.000)
12
25 30
Fig. 26/a
Diagrama da pressão/potência para gás natural (metano)
PRESSÃO INJECTORES (mbar)
POTÊNCIA TÉRMICA kW (kcal/h)
