4.4 TRANSFORMAÇÃO
PARA OUTRO GÁS
Para o funcionamento a gás butano (G30)
ou propano (G31) é fornecido um kit com
tudo o necessário para a transformação.
Para passar de um gás a outro, executar
as seguintes operações (fig. 27):
Fechar a torneira do gás.
Desenfiar o grupo queimador.
Substituir os injectores principais (5) for-
necidos no kit, intercalando a anilha em
cobre (4); para executar esta operação,
usar uma chave fixa ø 7.
Introduzir a ponte da ficha “GPL-MET” da
placa na posição “GPL” (7 fig. 21).
Para a calibragem dos valores de pres-
são máxima e mínima do gás, seguir o
especificado na alínea 4.2.
Efectuada a variação das pressões de
trabalho, selar os reguladores.
A pressão de alimentação nunca deverá
ultrapassar os 50 mbar.
Terminadas as operações tapar, com a eti-
queta com a indicação da preparação do
gás fornecida no kit, os dados equivalentes
mencionados na chapa de características.
NOTA: Depois da montagem deve verifi-
car a estanquidade de todos os tubos uti-
lizando água com sabão ou produtos ade-
quados, evitando o uso de chamas.
A transformação deverá ser efectuada
por pessoal autorizado.
4.5 DESMONTAGEM
DO VASO DE EXPANSÃO
Para a desmontagem do vaso de expansão,
proceder do seguinte modo:
Assegurar-se que a caldeira esteja sem
água.
Desapertar a união que liga o vaso de
expansão e o parafuso que o desblo-
queia à respectiva chapa.
Antes de efectuar o enchimento da insta-
lação assegurar-se que o vaso de expansão
esteja carregado à pressão de 0,8 a 1 bar.
4.6 DESMONTAGEM DA CARCAÇA
Para uma fácil manutenção da caldeira é
possível desmontar completamente a car-
caça seguindo estas simples instruções
(fig. 28):
Puxar para a frente o painel frontal (5)
fixado com os pitões de encaixe.
Desapertar os dois parafusos que fixam
o painel de comandos à carcaça.
Retirar o painel lateral (6) desapertando
os dois parafusos que o fixam à chapa
superior (7) e ao suporte do painel de
comandos. Empurrar para cima para o
desencaixar dos encaixes da lateral direita.
Desapertar os quatro parafusos inferio-
res que fixam os lados ao suporte do pai-
nel de comandos e os dois parafusos
que o fixam à chapa superior (7). Empur-
75
20
15
10
5
8,1 (7.000) 11,6 (10.000) 17,4 (15.000) 23,2 (20.000)
POTENZA TERMICA kW (kcal/h)
PRESSIONE UGELLO mbar
25
30
0
29,0 (25.000)
25 30
35
20
15
10
5
8,1 (7.000) 11,6 (10.000) 17,4 (15.000) 23,2 (20.000)
POTENZA TERMICA kW (kcal/h)
PRESSIONE UGELLO mbar
25
30
0
29,0 (25.000)
25 30

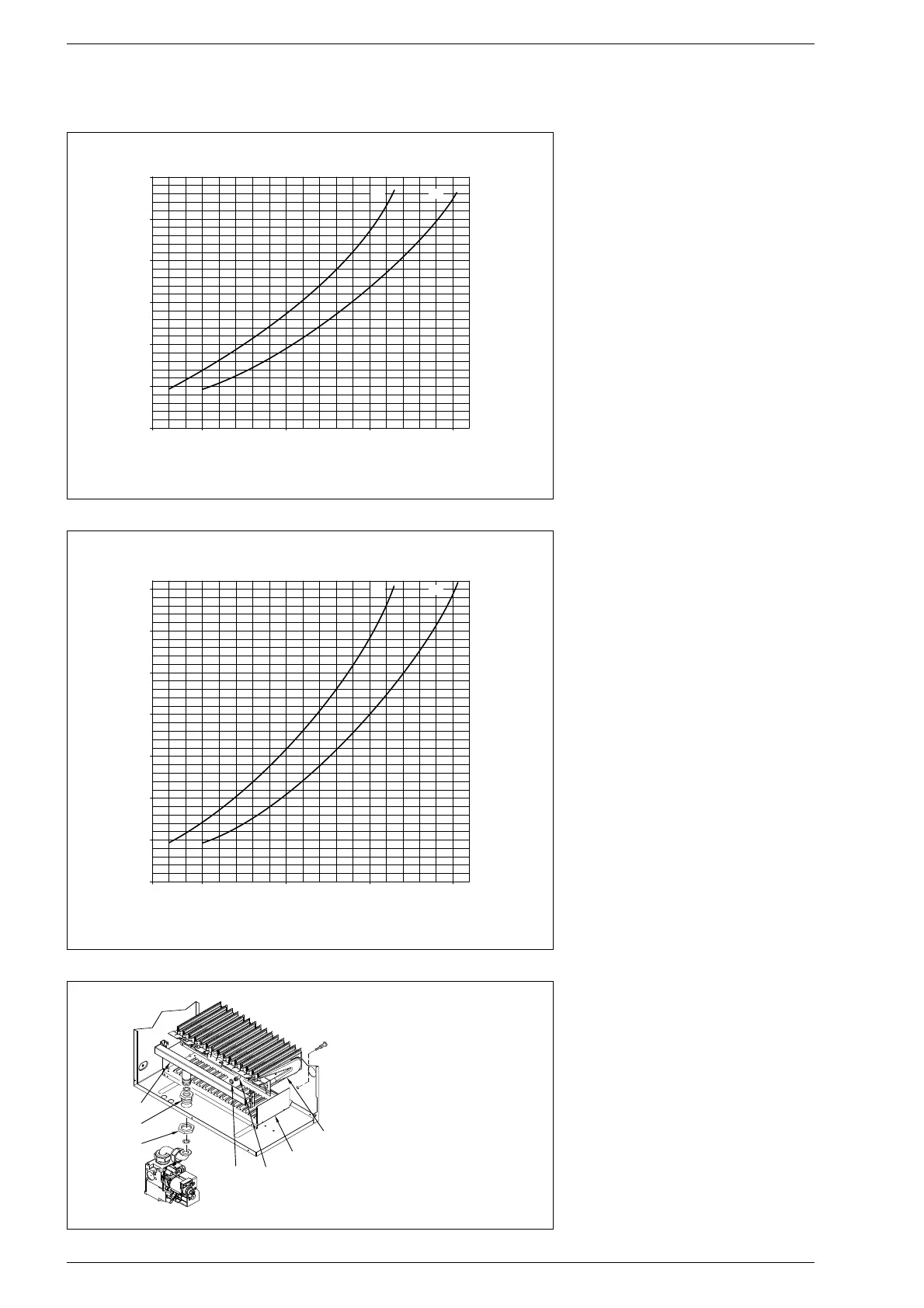

Diagrama da pressão/potência para gás butano (G30)
Diagrama da pressão/potência para gás propano (G31)
Fig. 26/b
Fig. 26/c
4
1
2
5
6
7
3
Fig. 27
LEGENDA
1 Colector queimadores
2 Extensão 1/2”
3 Contraporca 1/2”
4 Anilha ø 6,1
5 Injector M6
6 Protecção
7 Queimadores
PRESSÃO INJECTORES (mbar)
POTÊNCIA TÉRMICA kW (kcal/h)
PRESSÃO INJECTORES (mbar)
POTÊNCIA TÉRMICA kW (kcal/h)
