3.1 APPARECCHIATURA
ELETTRONICA
La “RMG Mk.II” ad accensione auto-
matica (senza fiamma pilota) dispone
di una apparecchiatura elettronica di
comando e protezione tipo FM 11, con
trasformatore incorporato, posta
all’interno della scatola di protezione
del pannello strumentato. L'accensione
e rivelazione di fiamma è controllata da
un gruppo elettrodi posto sul bruciato-
re, in grado di garantire la massima si-
curezza, con tempi di intervento per
spegnimenti accidentali o mancanza
gas, entro 8 secondi (fig. 8).
3 CARATTERISTICHE

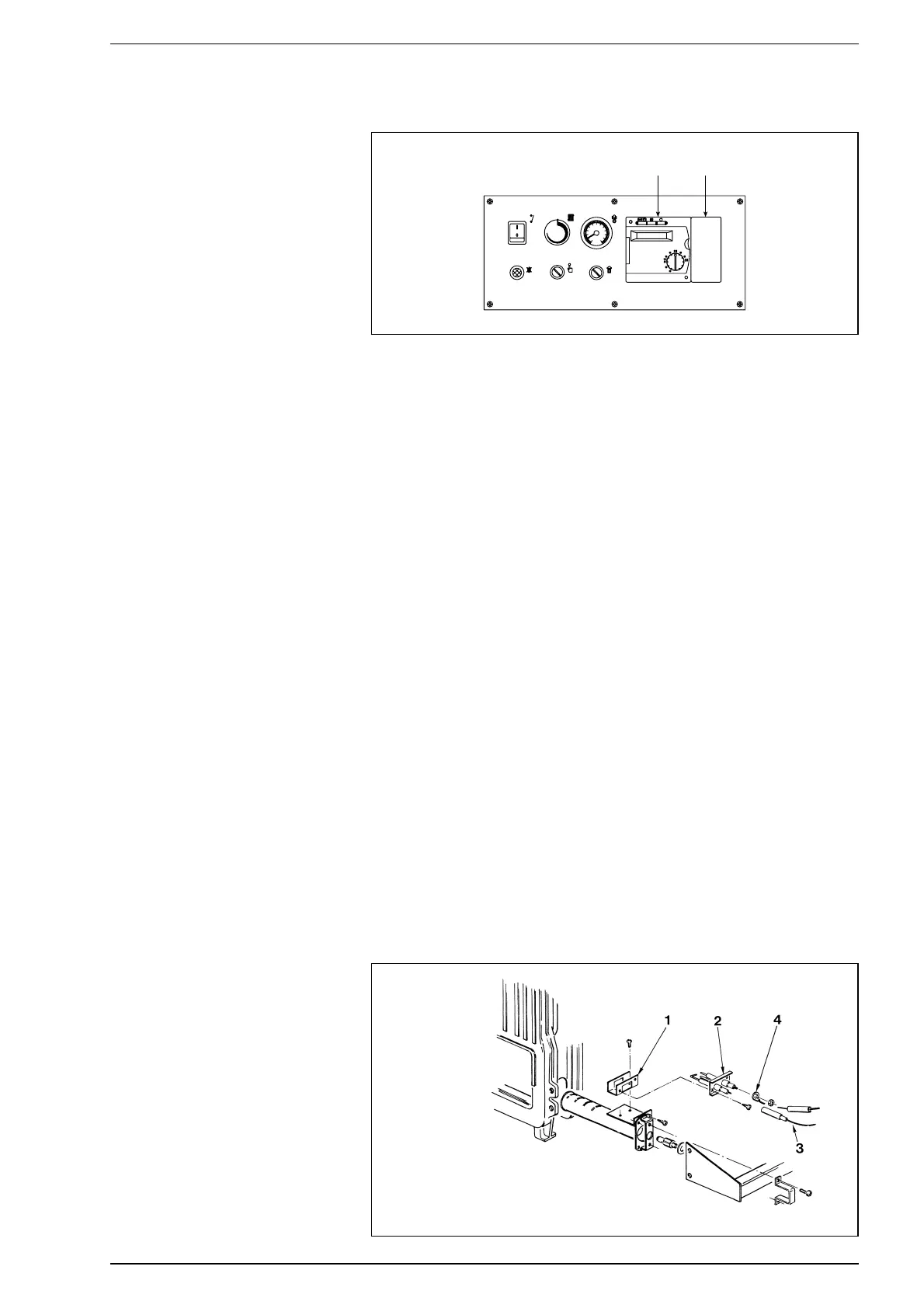

Fig. 8
LEGENDA
1 Supporto elettrodi
2 Gruppo elettrodi
3 Cavo elettrodo accensione
4 Cavo elettrodo rivelazione
2.7 CENTRALINA RVA43.222
(optional)
Tutte le funzioni della caldaia possono
essere gestite dalla centralina cod.
8096303, fornita con sonda tempera-
tura esterna (SE) e sonda immersione
caldaia (SC) (fig. 7). La centralina pre-
vede il collegamento di una ulteriore
serie di connettori a bassa tensione
per il collegamento delle sonde e dell’u-
nità ambiente (i connettori si trovano
in un sacchetto all’interno del quadro
comandi). Il bulbo della sonda dell’even-
tuale bollitore esterno (SS), optional
cod. 6277110, deve essere inserito
nella guaina del bollitore e quello della
sonda caldaia (SC) nella guaina di cal-
daia. Per il montaggio della sonda tem-
peratura esterna (SE) seguire le istru-
zioni riportate nell’imballo della sonda
stessa. Per effettuare i collegamenti
elettrici fare riferimento allo schema
di fig. 6.
ATTENZIONE: Per garantire il corret-
to funzionamento della cantrale
porre il termostato di regolazione
della caldaia al massimo.
2.7.1 Caratteristiche e funzioni
“RVA43” è realizzato come regolatore
di singola caldaia mono e bi-stadio o
come regolatore di cascata per gesti-
re fino a sedici caldaie.
Economia di esercizio
– Abilitazione o non della produzione
calore in presenza di integrazione
con accumulo.
– Gestione climatica della temperatu-
ra di caldaia con possibilità di com-
pensazione ambiente.
– Gestione di un circuito di riscalda-
mento diretto (con pompa) per ogni
regolatore.
– Funzione di autoadattamento della
curva climatica in base all’inerzia
termica dell’edificio ed alla presenza
di “calore gratuito” (con compensa-
zione ambiente).
–
Funzione di ottimizzazione all’accensio-
ne ed allo spegnimento (riscaldamen-
to accellerato e prespegnimento).
– Funzione di economia giornaliera
calcolato sulla base delle caratteri-
stiche dinamiche delle strutture.
– Commutazione estate/inverno
automatica.
Funzioni di protezione
– Temperatura minima e massima di
mandata tarabili.
– Protezione antigelo differenziata di
caldaia, accumulo acqua calda sani-
taria ed impianto.
– Protezione al surriscaldamento
della caldaia.
– Protezione antigrippaggio delle
pompe.
– Protezione del bruciatore con
tempo minimo di funzionamento.
Funzioni operative
– Messa in funzione semplificata.
– Tutte le tarature sono effettuabili sul
regolatore.
– Standard per la programmazione
settimanale.
– Tutte le tarature e regimi di funzio-
namento riscontrabili tramite
display e leds luminosi.
– Test dei relais e delle sonde.
Produzione acqua sanitaria
– Programmazione orari giornalieri.
–
Possibilità di impostare la temperatu-
ra minima di consegna acqua calda
sanitaria per il periodo di riduzione.
– Possibilità comando pompa di carico
accumulo.
– Priorità del circuito sanitario selezio-
nabile.
Altre caratteristiche tecniche
– Facile connessione con un’unità
ambiente di tipo digitale (QAA70).
6
12
0120
20 100
40 80
6
°C
Fig. 7
LEGENDA
1 Copriforo in plastica
2 Centralina (optional)
