2.5 CANNA FUMARIA
Una canna fumaria per l’evacuazione
nell’atmosfera dei prodotti della combu-
stione di apparecchi a tiraggio naturale
deve rispondere ai seguenti requisiti:
– essere a tenuta dei prodotti della
combustione, impermeabile e ter-
micamente isolata;
–
essere realizzata in materiali adat-
ti a resistere nel tempo alle nor-
mali sollecitazioni meccaniche, al
calore ed all’azione dei prodotti
della combustione e delle loro
eventuali condense;
– avere andamento verticale ed esse-
re priva di qualsiasi strozzatura in
tutta la sua lunghezza;
– essere adeguatamente coibentata
per evitare fenomeni di condensa o
di raffreddamento dei fumi, in parti-
colare se posta all’esterno dell’edifi-
cio od in locali non riscaldati;
– essere adeguatamente distanziata
mediante intercapedine d’aria o iso-
lanti opportuni, da materiali combu-
stibili e facilmente infiammabili;
– avere al di sotto dell’imbocco del
primo canale da fumo una camera
di raccolta di materiali solidi ed
eventuali condense, di altezza pari
almeno a 500 mm. L’accesso a
detta camera deve essere garanti-
to mediante un’apertura munita di
sportello metallico di chiusura a
tenuta d’aria;
– avere sezione interna di forma cir-
colare, quadrata o rettangolare: in
questi ultimi due casi gli angoli devo-
no essere arrotondati con raggio
non inferiore a 20 mm; sono
ammesse tuttavia anche sezioni
idraulicamente equivalenti;

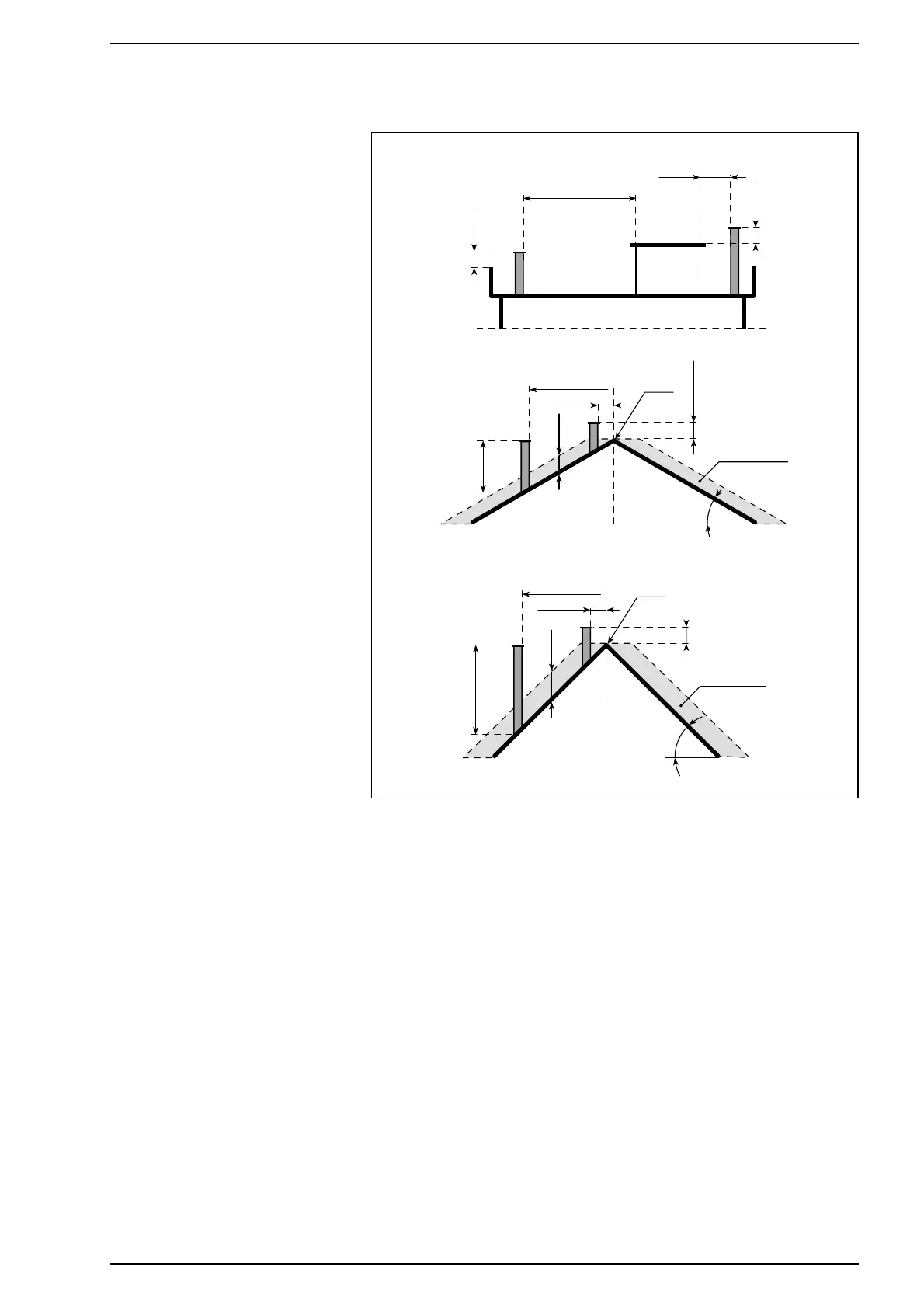

– essere dotata alla sommità di un
comignolo, il cui sbocco deve essere
al di fuori della cosiddetta zona di
reflusso al fine di evitare la forma-
zione di contropressioni, che impe-
discano il libero scarico nell’atmo-
sfera dei prodotti della combustio-
ne. è necessario quindi che vengano
rispettate le altezze minime indicate
in fig. 4;
– essere priva di mezzi meccanici di
aspirazione posti alla sommità del
condotto;
– in un camino che passa entro od è
addossato a locali abitati non deve
esistere alcuna sovrappressione.
2.5.1 Dimensionamento
canna fumaria
Il corretto dimensionamento della
canna fumaria è condizione essenziale
per il buon funzionamento della caldaia.
Per calcolare la sezione utile della
canna fumaria è necessario fare riferi-
mento alla norma UNI 9615-90.
I fattori principali da considerare per il
calcolo della sezione sono: la portata
termica della caldaia, il tipo di combu-
stibile, il valore in percentuale di CO
2
, la
portata in massa dei fumi al carico
nominale, la temperatura fumi, la rugo-
sità della parete interna, l’effetto della
gravità sulla pressione di tiraggio che
dovrà tenere conto della temperatura
esterna e dell’altitudine.
2.6 ALLACCIAMENTO ELETTRICO
La caldaia è fornita con cavo elettrico
di alimentazione che, in caso di sostitu-
zione, dovrà essere richiesto alla Sime.
L’alimentazione dovrà essere effettua-
ta con tensione monofase 230V -
50Hz attraverso un interruttore gene-
rale protetto da fusibili con distanza
tra i contatti di almeno 3 mm.
Il regolatore climatico da utilizzare
deve essere solamente di classe II in
conformità alla norma EN 60730.1
(contatto elettrico pulito).
NOTA: L’apparecchio deve essere col-
legato a un efficace impianto di
messa a terra. La SIME declina qual-
siasi responsabilità per danni a per-
sone o cose derivanti dalla mancata
messa a terra della caldaia.
Prima di effettuare qualsiasi opera-
zione sul quadro elettrico disinserire
l’alimentazione elettrica.
2.6.1 Collegamento elettrico
RVA43.222 (optional)
Nel circuito elettrico è prevista una
serie di connettori per l’installazione di
4
2 m min.
