2.8 INSTALACION CONDUCTOS
SEPARADOS ø 80
Durante la instalación habrá que respetar
las disposiciones requeridas por las Normas
y unos consejos prácticos:
– Con aspiración directa del exterior, cuando
el conducto es más largo de 1 m, se reco-
mienda el aislamiento para evitar, en los
períodos particularmente fríos, la forma-
ción de rocío en el exterior de la tubería.
– Con un conducto de evacuación coloca-
do en el exterior del edificio, o en ambien-
tes fríos, es necesario proceder al aisla-
miento para evitar falsos encendidos del
quemador. En estos casos, es necesario
preveer un sistema de recogida del con-
densado en la tubería.
– En caso que se deba atravesar paredes
inflamables aísle el tramo que atraviesa
el conducto de evacuaci ón humos con un
aislamiento en lana de vidrio espesor 30
mm, densidad 50 kg/m
3
.
La longitud máxima total obtenida suman-
do las longitudes de las tuberías de aspi-
ración y de evacuación se determina por
las pérdidas de carga de cada uno de los
accesorios introducidos y no deberá
resultar superior a los 6,00 mm H
2
O.
En la instalación utilizar exclusivamente
accesorios originales SIME y asegurarse
que la conexión se realice de manera
correcta, así como se indica en las instruc-
ciones suministradas en el equipo de los
accesorios.
Para las pérdidas de carga de los acceso-
rios hacer referencia a la Tabla 1.

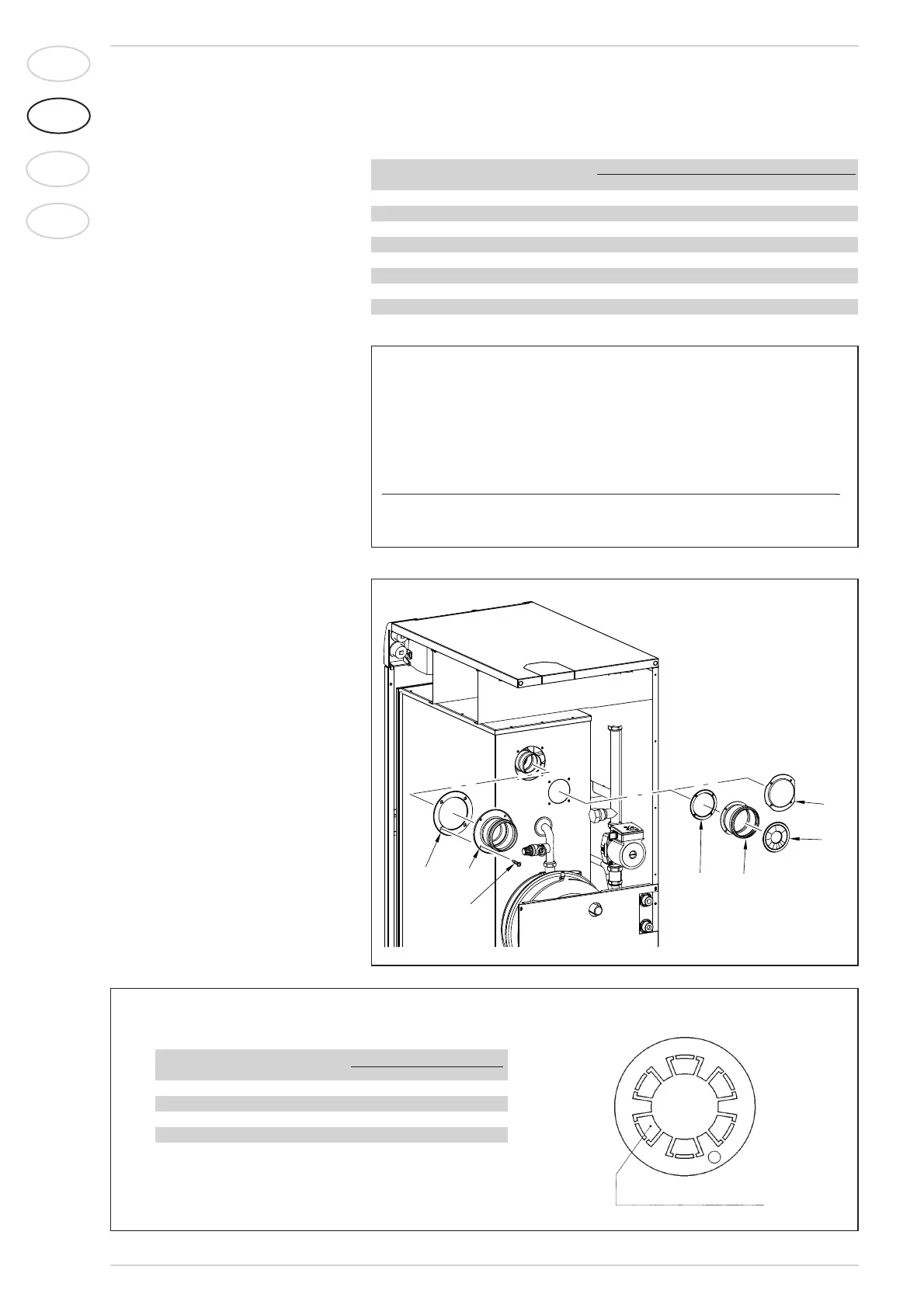

2.8.1 Kit conductos separados (fig. 4)
El kit conductos separados cód. 8089905
está suministrado con diafragma de aspira-
ción que debe emplearse, en función de la pér-
dida de carga máxima permitida en ambos
conductos, como explicado en fig. 4/a.
2.8.2 Modalidad de evacuaci ón
Los esquemas de fig. 5 ilustran algunos
ejemplos de los distintos tipos de modali-
dad de evacuci ón separados.
18
IT
ES
PT
GB
Fig. 4/a
57
6
24
3
1
Fig. 4
Ejemplo de cálculo de instalación consentida en cuanto la suma de las pérdidas de
carga de cada uno de los accesorios introducidos es inferior a 6,00 mm H
2
O:
Aspiración Evacuación
6 m tubo horizontal ø 80 x 0,20 1,20 –
6 m tubo horizontal ø 80 x 0,40 – 2,40
n° 2 curvas de 90° ø 80 x 0,30 0,60 –
n° 2 curvas de 90° ø 80 x 0,50 – 1,00
n° 1 terminal ø 80 0,10 0,40
Pérdida de carga total 1,90 + 3,80 = 5,7 mm H
2
O
Con esta pérdida de carga total se debe quitar el diafragma del conducto de aspiración
TABLA 1
Accesorios ø 80 Pérdida de carga (mm H
2O)
Aspiración Evacuación Salida a techo
Curva de 90° MF 0,30 0,50 –
Curva de 45° MF 0,20 0,40 –
Alargadera L. 1000 (horizontal) 0,20 0,40 –
Alargadera L. 1000 (vertical) 0,30 0,30 –
Terminal de evacuación – 0,40 –
Terminal de aspiración 0,10 – –
Colector double 0,30 – –
Terminal de salida a techo L. 1390 – – 0,60
Tee recuperaci ón condensación – 1,10 –
LEYENDA
1 Brida ciega
2 Brida conducto de evacuación
3 Tornillo
4 Junta esponja ø 125/95
5 Collar conducto de aspiración
6 Diafragma conducto de aspiración
7 Junta esponja ø 100/78
Sectores diafragma para quitar Pérdida de carga total
mm H2OPa
1 0 ÷ 1 0 ÷ 9,8
3 1 ÷ 2 9,8 ÷ 19,6
4 2 ÷ 3 19,6 ÷ 29,4
6 3 ÷ 4 29,4 ÷ 39,2
Quitar el diafragma 4 ÷ 6 39,2 ÷ 58,8
SECTOR DIAFRAGMA
