2.9 UBICACION TERMINALES
DE EVACUACION
Los terminales de evacuci ón para equi-
pos con tiraje forzado pueden ser ubica-
dos en las paredes perimetrales exterio-
res del edificio.
De modo indicativo y sin vínculos, repor-
tamos en la Tabla 2 las distancias míni-
mas que deben respetarse haciendo
referencia a la tipología de un edificio
como se indica en la fig . 6.
19
IT
ES
PT
GB
max 0,5 m
max 0,5 m
C12
B52
C52
B52
C32
C42
C82
B22
min. 700

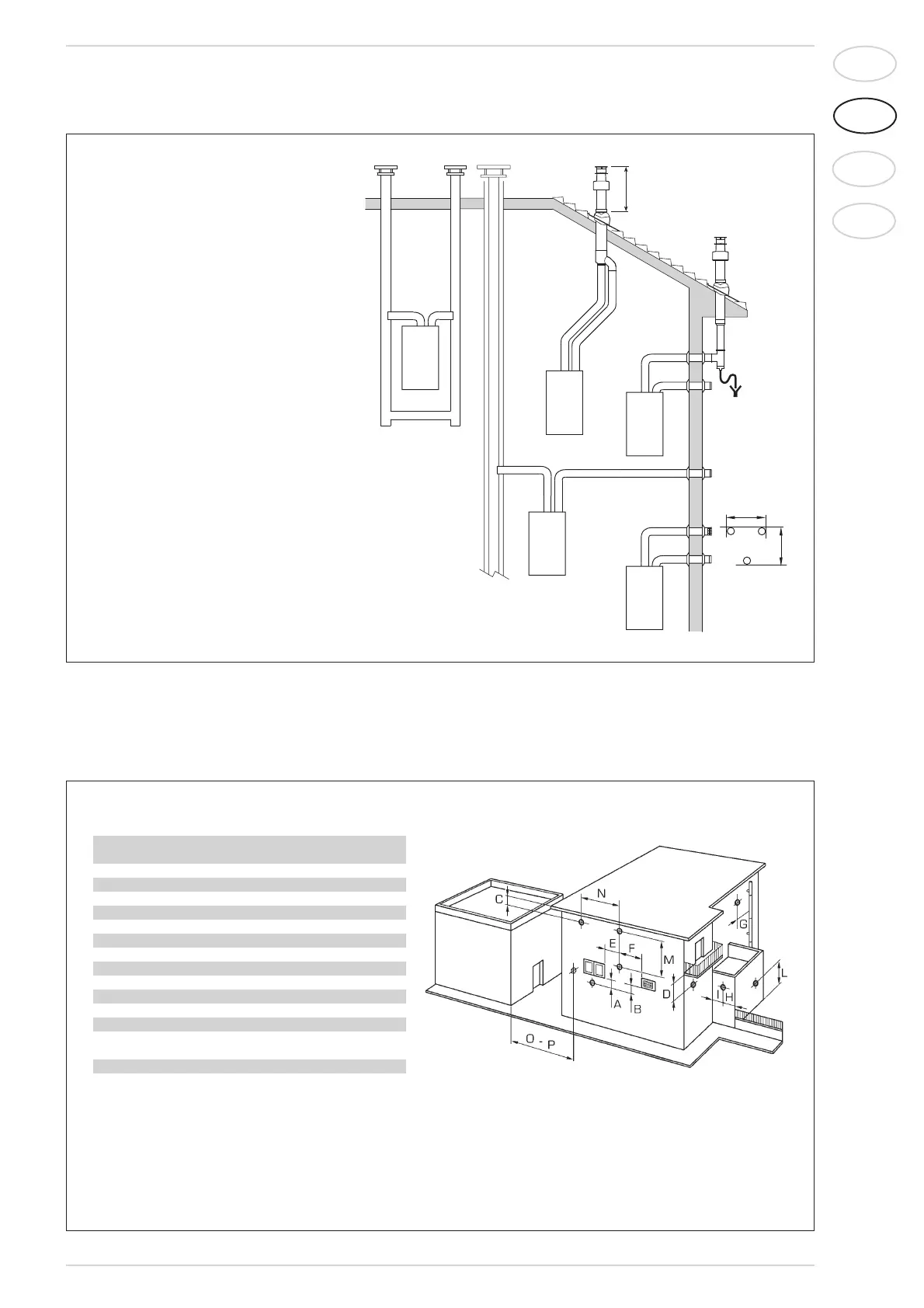

Fig. 5
LISTA ACCESORIOS, SUMINISTRADOS A PEDI-
DO, QUE PERMITEN LAS CONFIGURACIONES
INDICADAS:
– Kit conductos separados cód. 8089905
– Curva de 90° MF cód. 8077410 (6 pz.)
– Curva de 90° MF aislada cód. 8077408
– Curva de 90° MF con toma cód. 8077407
– Alargadera L. 1000 cód. 8077309 (6 pz.)
– Alargadera L. 1000 aislada cód. 8077306
– Alargadera L. 500 cód. 8077308 (6 pz.)
– Terminal de evacuación cód. 8089501
– Kit virolas int.-ext. cód. 8091500
– Terminal de aspiración cód. 8089500
– Curva de 45° MF cód. 8077411 (6 pz.)
– Recuperación condensación
L. 135 cód. 8092800
– Colector double cód. 8091400
– Teja con articulación cód. 8091300
– Terminal de salida a techo
L. 1390 cód. 8091201
– Tee recuperación condensación
cód. 8093300
ATENCIÓN:
- En la tipología C52 los conductos de evacua-
ci ón y aspiración no pueden salir en paredes
opuestas.
- Las topologías B22-B52 se refieren sola-
mente a las salidas del conducto de descar-
ga ya que la aspiración se produce en el
ambiente.
TABLA 2
Ubicación del terminal Equipos de 7 hasta 35 kW
(distancias mínimas en mm.)
A - debajo de la ventana 600
B - debajo de la apertura de aireación 600
C - debajo del alero 300
D - debajo del balconaje (1) 300
E - desde una ventana adyacente 400
F - desde una apertura de aislación adyacente 600
G - desde tuberías o descargas verticales u horizontales (2) 300
H - desde un ángulo del edificio 300
I - desde una concavidad del edificio 300
L - desde el suelo o desde otro plano donde se camina 2500
M - entre dos terminales en vertical 1500
N - entre dos terminales en horizontal 1000
O - desde una superficie frontal sin
aberturas o terminales
2000
P - ídem, pero con apertura y terminales 3000
1) Los terminales debajo de un balconaje utilizable deben ser colocados en posición tal que el recorrido total de los humos, desde el punto de salida de
los mismos a su desembocadura del perímetro exterior del balconaje, comprendida la altura del eventual balconaje, comprendida la altura de la even-
tual balaustrada de protección, no sea inferior a 2000 mm.
2)
En la colocación de los terminales, deberán ser adoptadas distancias no menores de 1500 mm por la cercanía de materiales sensibles a la acción de los
productos de la combustión (por ejemplo aleros o pluviales en material plástico, salidizo en madera, etc.), a menos de no adoptar medidas de blindaje para
resguardar dichos materiales.
Fig. 6
