2.10 CONEXION ELECTRICA
La caldera se suministra con un cable eléc-
trico que en caso de substitución deberá
ser suministrado por SIME.
La alimentación deberá ser realizada con
corriente monofásica 230V–50Hz a tra-
vés de un interruptor general con distancia
mínima entre los contactos de 3 mm y pro-
tegido por fusibles. El termóstato ambiente
que se debe utilizar debe ser de clase II, en
conformidad con la norma EN 60730.1.
NOTA: El equipo debe ser conectado a
una instalación de puesta a tierra eficaz.
SIME declina toda responsabilidad por
daños a personas o cosas que se deriven
de la no instalación de la toma de tierra
de la caldera. Desconecte la alimentación
eléctrica antes de efectuar cualquier ope-
ración sobre el cuadro eléctrico.
20
IT
ES
PT
GB

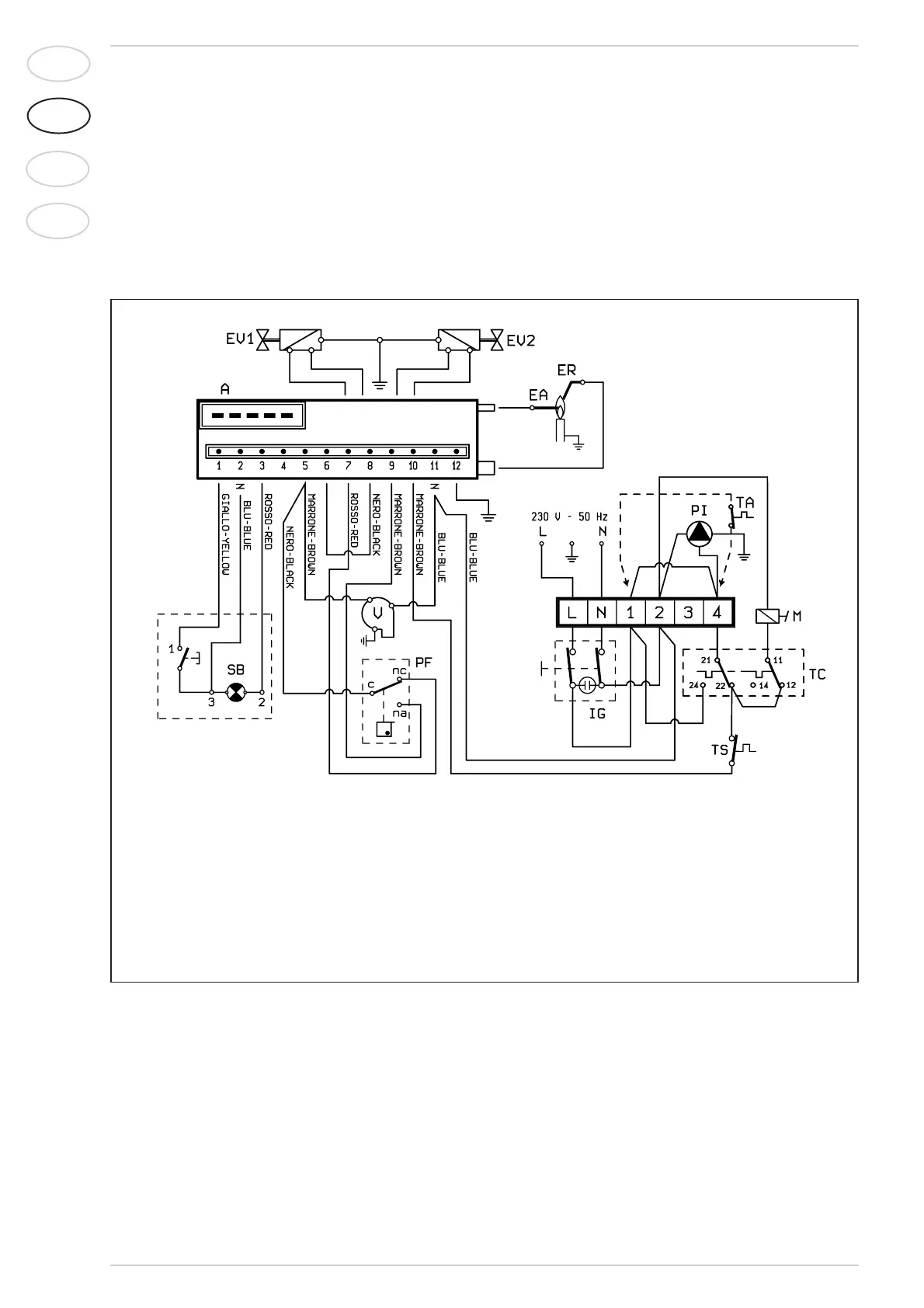

Fig. 7
2.10.1 Esquema eléctrico
LEYENDA
A Caja de control de llama
ER
Electrodo de detección
EA
Electrodo de encendido
EV1
Bobina válvula gas
EV2
Bobina válvula gas
V Ventilador
PF Presóstato humos
TS
Termóstato de seguridad
SB Desbloqueo caja de control de llama
TC
Termóstato caldera
M Modulador
IG
Interruptor general
PI
Bomba instalación
TA Termóstato ambiente
NOTA: Después de conectar el termóstato
ambiente, quite el puente 1-4 en el tablero
de bornes.
