1.1 INTRODUÇÃO
As caldeiras “RX 26 BF” representam a
solução ideal para o aquecimento para
pequenas e médias habitações.
Estão em conformidade com as directivas
europeias 90/396/CEE, 89/336/CEE,
92/42/CEE, 73/23/CEE e com a norma
europeia EN 483.
Podem ser alimentadas com gás natural
(G20) e com gás butano (G30) ou propano
(G31).
Siga as instruções deste manual para uma
correcta instalação e um perfeito funciona-
mento do aparelho.
26
IT
ES
PT
GB
1 DESCRIÇÃO DA CALDEIRA

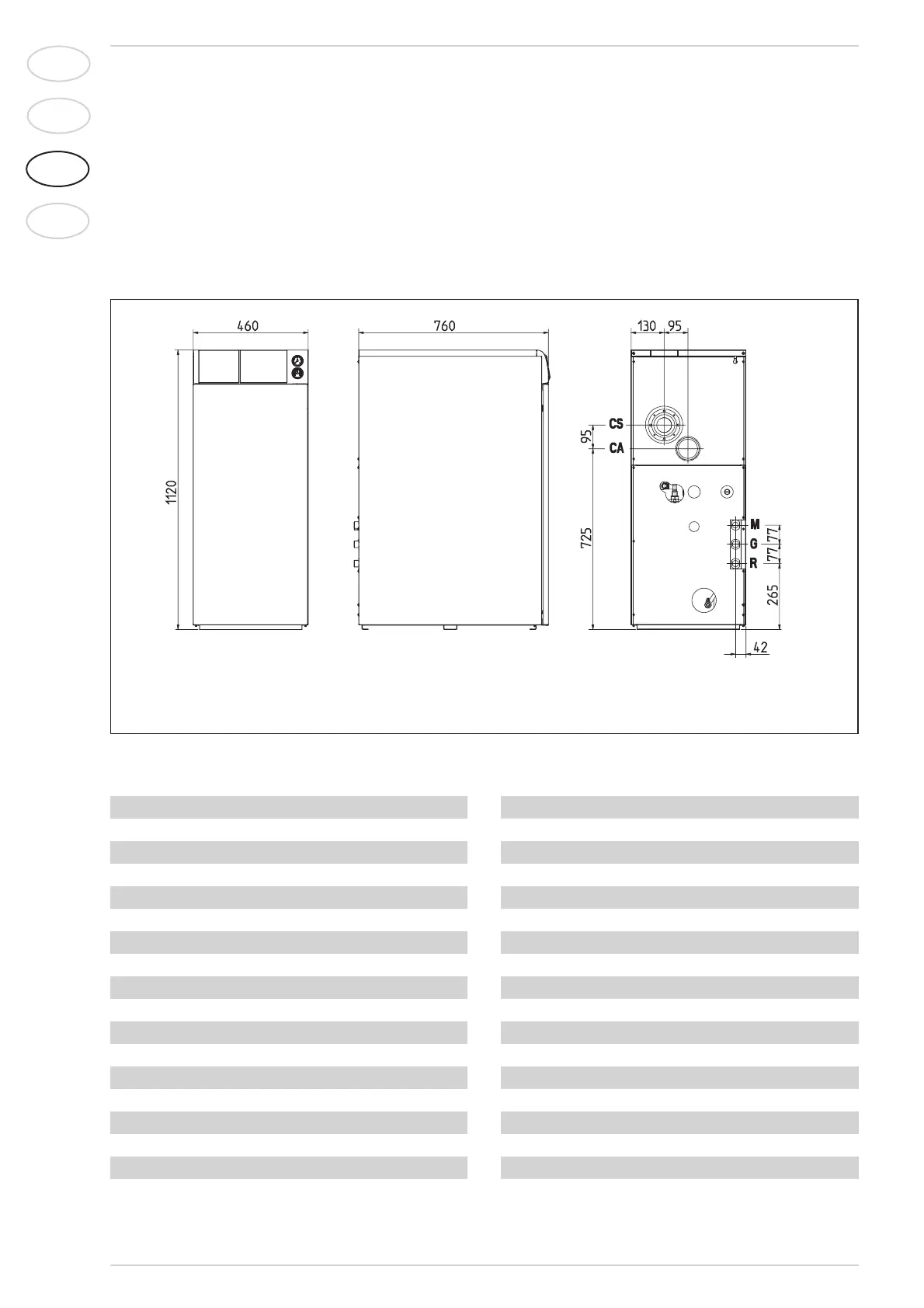

1.2 DIMENSÕES
Fig. 1
R Retorno instalação 3/4” (UNI-ISO 228/1)
M Ida instalação 3/4” (UNI-ISO 228/1)
G Alimentação gás 3/4” (UNI-ISO 228/1)
CA Conduta de aspiraçao ø 80
CS Conduta de descarga ø 80
Conduta coaxial ø 60/100
1.3 DADOS TÉCNICOS
RX 26 BF
Potência térmica (mín.-nom.) kW 23,2 - 31,0
kcal/h 19.950 - 26.660
Caudal térmico (mín.-nom.) kW 26,2 - 34,0
kcal/h 22.530 - 29.240
Elementos em ferro fundido n°4
Conteúdo de água l13
Potência eléctrica absorvida W155
Pressão máxima de funcionamento bar 4
Temperatura máx. de funcionamento °C 85
Vaso de expansão
Capacidade/Pressão de pré-carga l/bar 10/1
Classe NOx 3
Temperatura dos fumos
(mín.-máx)
°C 177 - 200
Caudal dos fumos (mín.-máx) gr/s 20,5 - 18,7
Categor
í
a II2H3+
Tipo B22-52/C12-32-42-52-82
Peso kg 165
RX 26 BF
Injectores gás principais
Quantidade n° 3
Metano ø mm 2,90
G30 - G31 ø mm 1,70
Caudal gás (mín.-máx) *
Metano m
3
st/h 2,77 - 3,60
Butano (G30) kg/h 2,06 - 2,68
Propano (G31) kg/h 2,03 - 2,64
Pressão gás queimadores (mín.-máx)
Metano mbar 7,1 - 12,0
Butano (G30) mbar 17,8 - 28,1
Propano (G31) mbar 17,8 - 35,9
Pressão de alimentação gás
Metano mbar 20
Butano (G30) mbar 28-30
Propano (G31) mbar 37
* Os caudais de gás indicados foram obtidos tendo em conta o poder calorífico em condições normais a 15°C - 1013 mbar
