A instalação deve enterder-se fixa e deve
ser efectuada exclusivamente técnicos
especializados e qualificados respeitando
todas as instruções e disposições deste
manual, devendo a instalação ser efectuada
cumprindo rigorosamente as normas e
regulamentos actualmente em vigor.
2.1 VENTILAÇÃO DO LOCAL
DA CALDEIRA
As RX 26 BF, cujas cãmaras de combustão
e circuitos de alimentação do arsão herméti-
cos relativamente ao ambiente, podem ser
instaladas em qualquer ambiente doméstico.
2.2 LIGAÇÃO À INSTALAÇÃO
Antes de acender a caldeira, lavar acurra-
damente todos os tubos da instalaçào
para eliminar eventuais residuis que pode-
riam comprometer a boa funcionalidade
do aparelho.
As descargas da válvula de segurança
deverào ser ligadas a um funil de recolhi-
mento para recolher as eventuais imundi-
cies em caso de intervençào.
No dimensionamento das tubagens de gás
desde o contador até à caldeira dever-se-á
ter em conta o caudal (consumo) em m
3
/h
que a densidade do gás.
As secções das tubagens que formam a
instalação devem ser tais que garantam
um fornecimento de gás suficiente para
cobrir os picos de consumo máximo limi-
tando as perdas de pressão entre o conta-
dor e qualquer um dos aparelhos em utili-
zação a menos de:
1,0 mbar para os gases da segunda
família (gás natural)
2,0 mbar para os gases da terceira
família (butano ou propano).
Na parte interior da porta está colocada
uma etiqueta na qual estão indicados os
dados técnicos de identificação e o tipo de
gás para o qual a caldeira saíu regulada de
fábrica.
27
IT
ES
PT
GB
2 INSTALAÇÃO

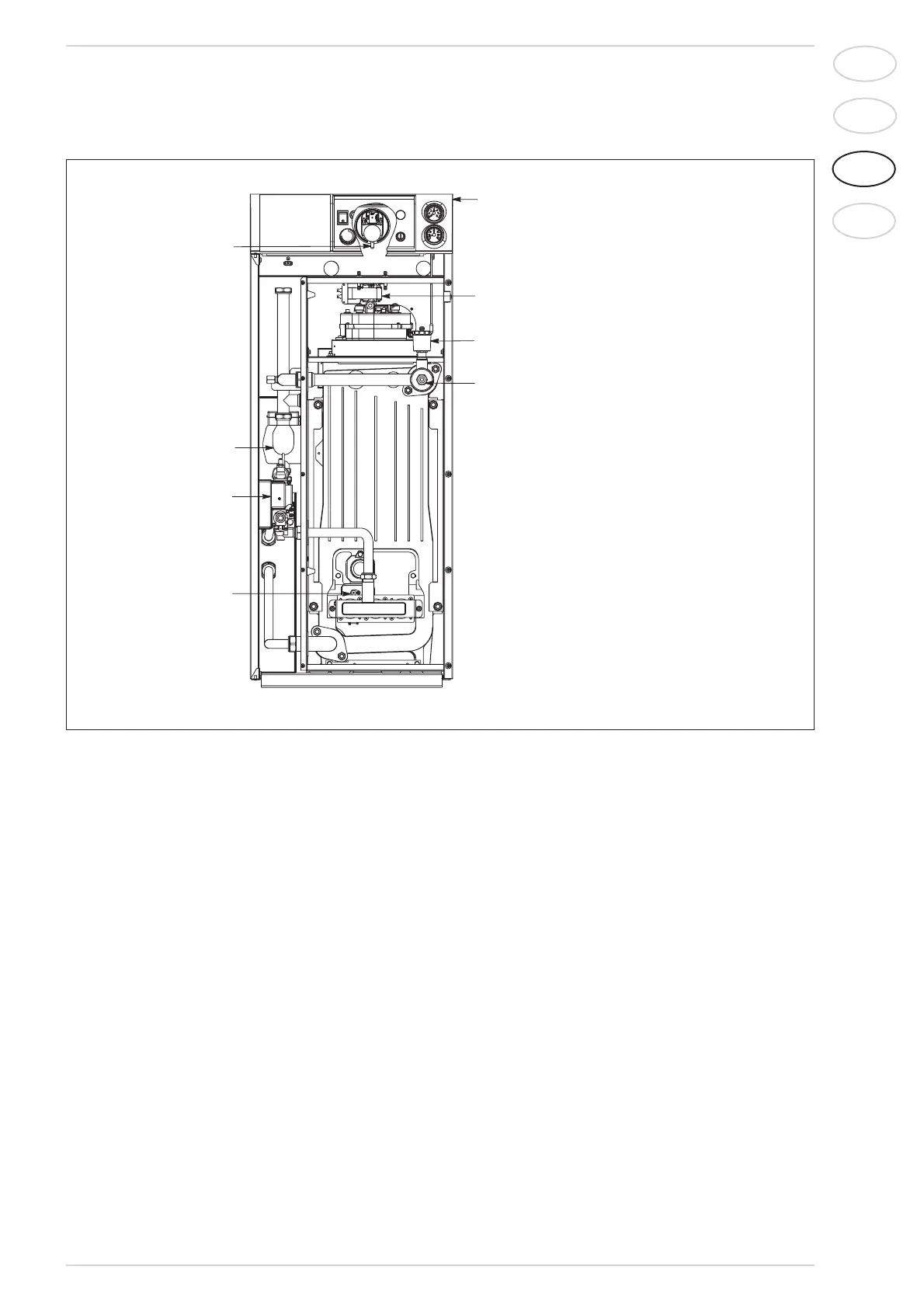

1.4 COMPONENTES PRINCIPALES
1
2
3
4
5
6
7
8
LEGENDA
1 Painel de comandos
2 Ventilador
3 Válvula de saìda do ar
4 Bainha 1/2”
5 Eléctrodo de acensão
6 Válvula do gás
7 Bomba instalação com deviadores d’ar
8 Pressóstato fumos
Fig. 2
