2.2.1 Filtro do tubo do gás
A válvula gás dispõe de série um filtro na
entrada, o que não é suficiente para reter
todas as impurezas do gás e dos tubos.
Para um melhor funcionamento da válvula e
para evitar que seja anulado o controle de
segurança da válvula, aconselha-se a mon-
tar um bom filtro no tubo do gás.
2.3 CARACTERÍSTICAS DA
ÁGUA DE ALIMENTAÇÃO
Para evitar incrustações ou depósitos no
permutador primário, também a água de
alimentação do circuito de aquecimento
deve ser tratada em conformidade com a
norma UNI-CTI 8065.
É absolutamente indispensável filtrar a
água nos seguintes casos:
– Instalações muito extensas (com eleva-
dos conteúdos de água).
– Frequentes introduções de água de inte-
gração na instalação.
– Se for necessário desvaziar parcialmen-
te ou totalmente a instalação.
2.4 ENCHIMENTO
DA INSTALAÇÃO
A pressão de carregamento, com o apa-
relho frio, deve ser compreendida entre 1 -
1,2 bar.
Durante a fase de enchimento da insta-
lação é aconselhável manter desligado o
interruptor geral.
O enchimento vai-se efectuando lentamente
para que as bolhas de ar possam sair
através dos purgadores.
No final da operação verificar que a tornei-
ra fique fechada.
2.5 ESVAZIAMENTO
DO EQUIPAMENTO
Para efectuar esta operação, utilizar a tor-
neira de esvaziamento. Antes de efectuar
esta operação deve-se desligar a caldeira.
2.6 FUMEIROS/CHAMINES
Um fumeiros ou chaminé para a evacuação
para a atmosfera dos productos da combu-
stão deve respeitaros requisitos previstos
na norma UNI 10641 para as caldeiras
com tiragem forçada (tipo C).
2.6.1 Entubamento de
chaminés existente
Para a recuperação ou entubamento de
chaminés existentes devem ser utilizadas
condutas declaradas idóneas para o objec-
tivo pelo fabricante dessas condutas,
seguindo as modalidades de instalação e
de utilização indicadas por esse mesmo
fabricante e as prescrições da Norma UNI
10845.
2.7 INSTALAÇÃO CONDUTA
COAXIAL ø 60/100
A caldeira è pre-disposta a ligaçào, às tuba-
turas de descarga coaxiale, que se podem
orientar na melhor direçào seguindo as exi-
gencias do lugar.
O comprimento maximo horizontal da
conducta nào deverà superar os 3,7 m.
Na tipologia de descarga C32 è possivel
inserir um maximo de duas estensòes e
chegar à um comprimento retilineo verti-
cal de 3,0 m compreso a curva concentri-
ca na saida da caldeira.
Utilizar esclusivamente acessòrios oriinais
SIME e assigurar - se que a ligaçào seja
feita em maneira correta, assim como è
indicado nas instruçòes que acompanham
os acessòrios. Os esquemas da fig. 3 ilu-
stram alguns exemplos dos diversos tipos
de modalidade de descarga coaxial.
2.7.1 Diafragma da conduto coaxial
A caldeira é fornecida de série com o dia-
fragma ø 81 a instalar somente quando o
comprimento rectilíneo da conduto de
evacuação for inferior a 1,5 metros. Para
a posição do diafragma, consultar a fig.
5/a.
28
IT
ES
PT
GB

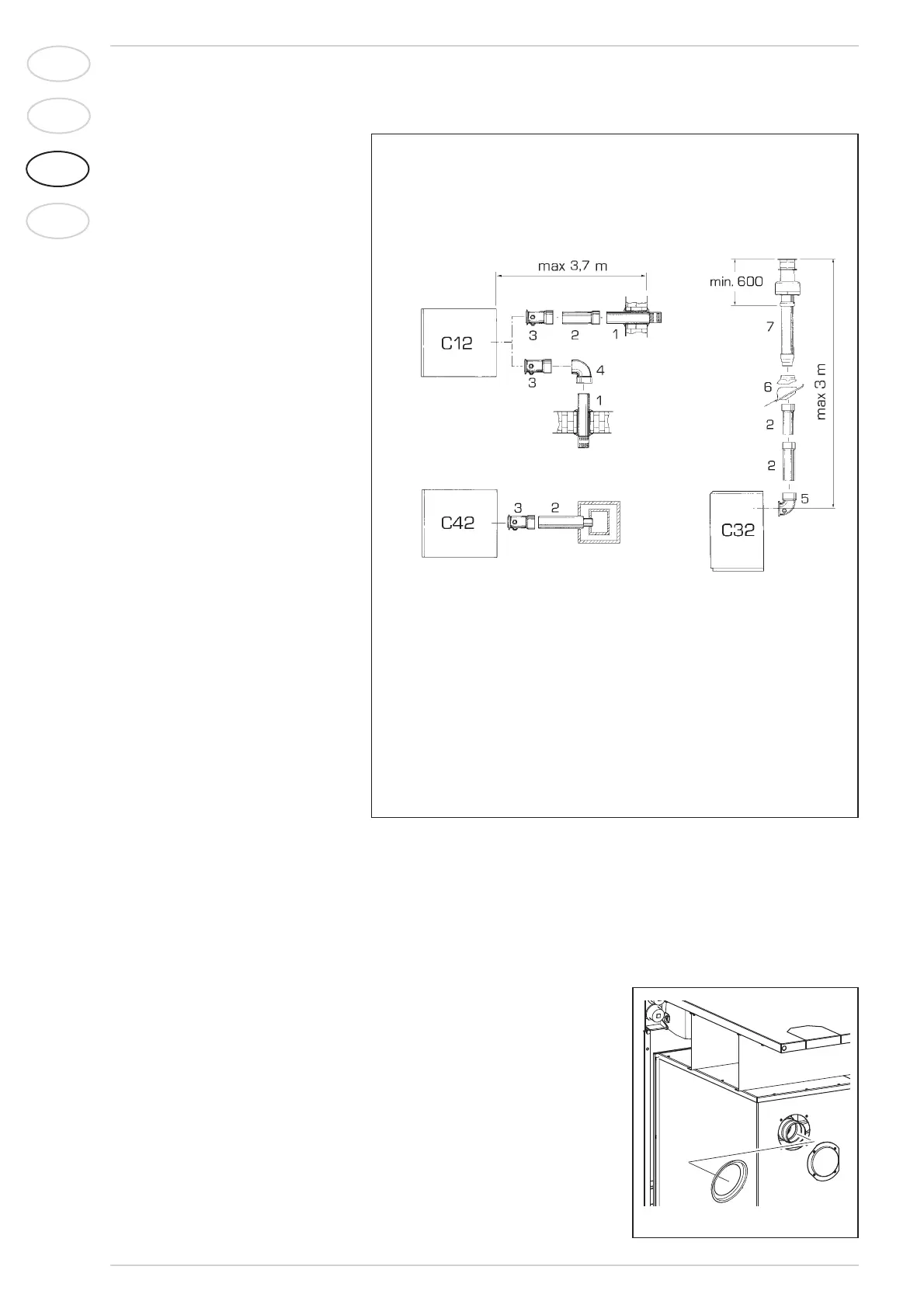

Fig. 3
LEYENDA
1 Evacuación coaxial cód. 8084815
2a Alargadera L. 1000 cód. 8096103
2b Alargadera L. 500 cód. 8096102
3 Alargadera L. 194 con tomas de extracción cód. 8086908
4 Codo suplementario de 90° cód. 8095801
5 Codo de 90° con con tomas de extracción cód. 8085604
6 Teja con articulación cód. 8091300
7 Terminal de salida a techo L. 1284 cód. 8091200
ATENCIÓN:
– La instalación de cada curva suplementaria de 90° reduce el
tramo disponible de 0,90 metros.
– La instalación de cada curva suplementaria de 45° reduce el
tramo disponible de 0,45 metros.
TIPOLOGÍA DE DESCARGA
C12 Descarga y aspiración de pared sometidas a las mismas condiciones de viento.
C32 Descarga y aspiración de techo sometidas a las mismas condiciones de viento
C42 Descarga y aspiración en chimeneas comunes separadas, pero sometidas a las
mismas condiciones de viento.
Fig. 3/a
