2.8 INSTALAÇÃO CONDUTAS
SEPARADAS ø 80
Durante a instalação aconselha-se a seguir
as disposições das Normas e algunscon-
selhos práticos:
– Em caso de aspiração directa do exte-
rior, quando a conducta tem um copri-
mento superior a 1 m, aconselha-se o
isolamento para evitar, nos períodos par-
ticularmente frios, a formação de
orvalho no exterior dos tubos.
– Com a conducta de evacuação situada
no exterior do edifício, ou em ambientes
frios, é necessário efectuar o isolamento
para evitar falsas partidas do queimador.
Nestes casos, é necessário instalar na
tubagem um sistema de recolha da con-
densação.
– Em caso de atravessamento de paredes
inflamáveis, isolar o troço de atravesa-
mento da conduta de descarga dos
fumos com lã de vidro de 30 mm de
espessura, densidade 50 kg/m
3
.
O comprimento máximo total, obtido
somando os coprimentos das tubagens
de aspiração e descarga, é determinada
pelas perdas de carga dos acessórios
introduzidos e não deverá ser superior a
6,00 mm H
2
O.
Nas instalaçòes utilizar esclusivamente
acessòrios originais SIME, assigurarse que
a ligaçào seja feita em maneira correcta,
assim como è indicado nas instruçòes que
acompanham os acessòrios. Para as per-
das de carga dos acessórios consultar a
Tabela 1.

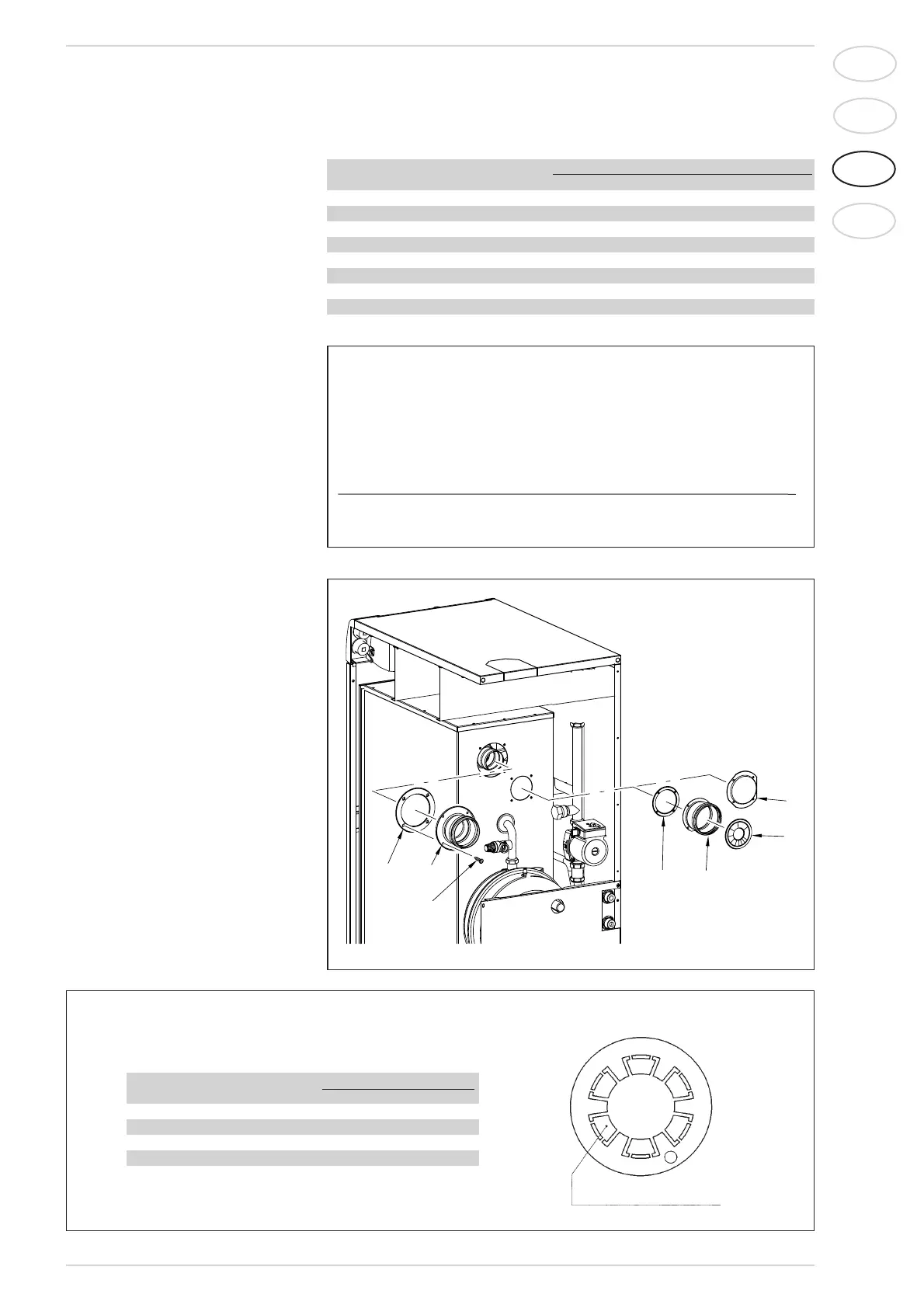

2.8.1 Kit condutas separadas (fig. 4)
O kit das condutas separadas cod.
8089995 vem fornido com o diafragma de
aspiraçào que deve ser usado em base à
perda de carga maxima consentida nas
duas condutas como è indicado na fig.
4/a.
2.8.2 Modalidade de descarga
Os esquemas da fig. 5 ilustram alguns
exemplos de diversos tipos de modalidade
de descaga dos separados.
29
IT
ES
PT
GB
Fig. 4/a
Fig. 4
Exemplo de cálculo de instalação consentida visto que a soma das perdas de carga dos
acessórios introduzidos é inferior a 6,00 mm H
2
O:
Aspiración Evacuación
6 m tubo horizontal ø 80 x 0,20 1,20 –
6 m tubo horizontal ø 80 x 0,40 – 2,40
n° 2 curvas a 90° ø 80 x 0,30 0,60 –
n° 2 curvas a 90° ø 80 x 0,50 – 1,00
n° 1 terminal ø 80 0,10 0,40
Perda de carga total 1,90 + 3,80 = 5,7 mm H
2
O
Com esta perda de carga total é necessário retirar o diafragma de aspiração.
TABELA 1
Acessórios ø 80 Perda de carga (mm H
2O)
Aspiração Descarga Saída telhado
Curva a 90° MF 0,30 0,50 –
Curva a 45° MF 0,20 0,40 –
Extensão L. 1000 (horizontal) 0,20 0,40 –
Extensão L. 1000 (vertical) 0,30 0,30 –
Terminal de descarga – 0,40 –
Terminal de aspiração 0,10 – –
Colector 0,30 – –
Terminal de saída telhado L. 1390 – – 0,60
Tê de recuperação da condensação – 1,10 –
LEGENDA
1 Manilha
2 Manilha conduta de descarga
3 Parafuso
4 Junta de esponja ø 125/95
5 Colector conduta de aspiração
6 Diafragma conduta de aspiração
7 Junta de esponja ø 100/78
Sectores diafragma a tirar Perda de carga total
mm H2OPa
1 0 ÷ 1 0 ÷ 9,8
3 1 ÷ 2 9,8 ÷ 19,6
4 2 ÷ 3 19,6 ÷ 29,4
6 3 ÷ 4 29,4 ÷ 39,2
Sem diafragma 4 ÷ 6 39,2 ÷ 58,8
SECTOR DIAFRAGMA
