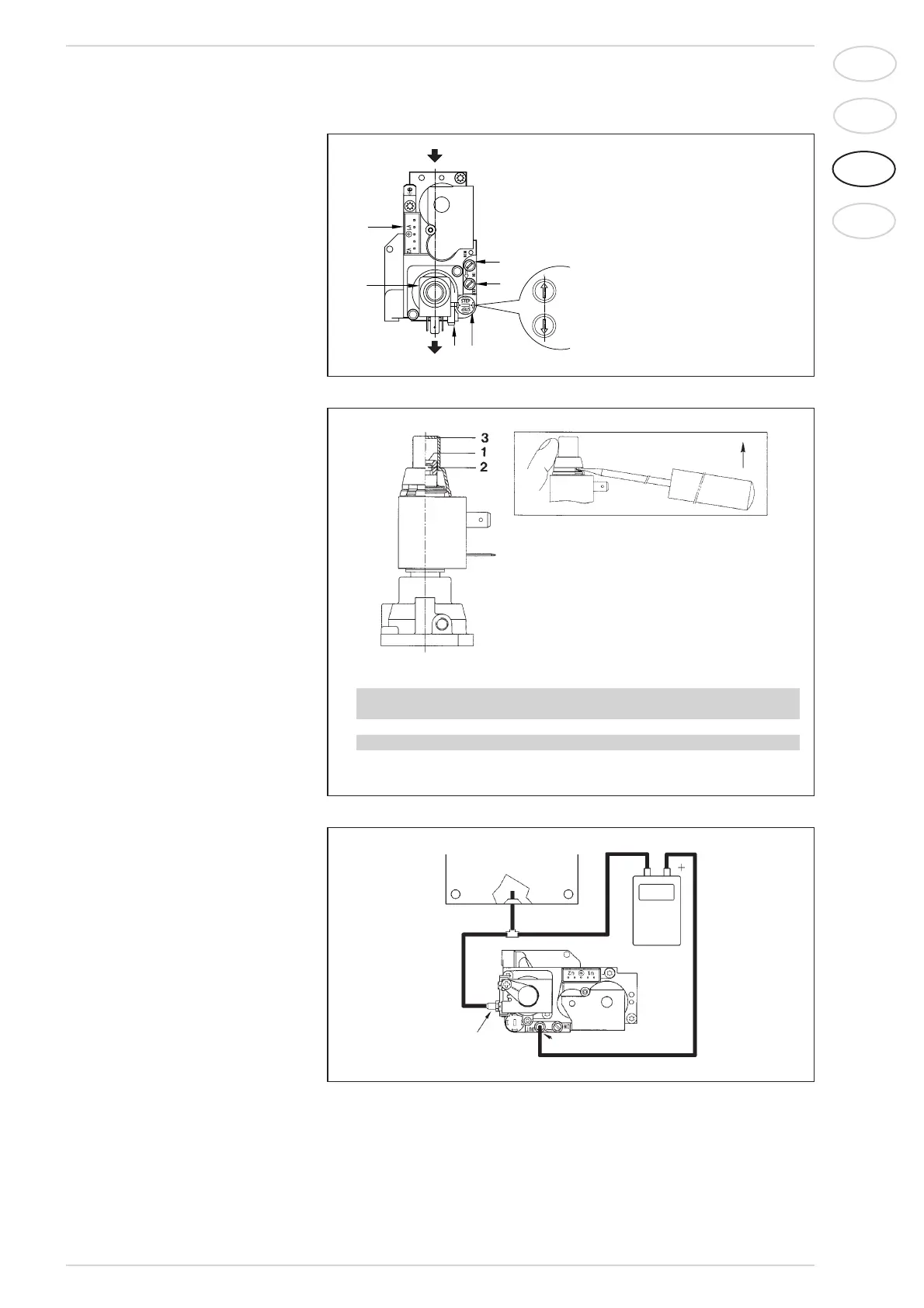

4.1 VÁLVULA GÁS (fig. 11)
A caldeira è produzida em sèrie com válvu-
la gás HONEYWELL VK 4105Q.
A tiragem da pressào à gas vem efetuada
da SIME durante a produçào.
Se for apenas para verifica as pressões no
queimador, ligar o manómetro como indica-
do na fig. 12. Se forem necessárias cor-
recções, seguir as operações do ponto
4.2.1.
4.2 TRANSFORMAÇÃO GÁS
Esta operação deverá ser obrigatoriamen-
te executada por pessoal autorizado e
com componentes de origem da Sime.
Para passar de um gás metano para GPL e
vice-versa, execute as seguintes operações
– Feche a torneira do gás.
– Substitua os injectores principais forne-
cidos no kit, introduzindo a anilha de alu-
minio (para fazer esta operação use
uma chave inglesa de ø 12).
– Variar o nivel de pressào da acençào
(STEP) da valvula de gaz posicionando o
sinal do parafuso dependendo do tipo
de gaz como è riportado na fig. 11.
– Para a regulação dos valores de pressão
gás máxima e mínima, siga as ins-
truções do ponto 4.2.1.
Efetuada a variaçào da pressào de fun-
cionamento sigilar os reguladores.
– Por fim aplicar no painel da carcaça a
etiqueta indicativa do gás para a qual
está preparada, fornecida no kit .
NOTA:
Ao montar os componentes retira-
dos, substituir as anilhas do gás e, depois
da montagem, testar a vedação de todas
as uniões gás usando água com sabão ou
produtos adequados, evitando o uso de
chamas.
4.2.1
Regulações das pressões
da válvula
Para efectuar a calibragem das pressões
máxima e mínima proceda do seguinte
modo (fig. 11/a):
–
Ligue a coluna ou um manómetro à toma-
da em saída válvula do gás (4 fig. 11).
– Desligue o tubo da tomada VENT da
válvula do
gás
(5 fig. 11).
– Tire a cápsula (3) do modulador.
– Ponha o manípulo do termóstato caldei-
ra no máximo.
– Acenda a caldeira
– Para as regulações lembre-se que as
rotações no sentido dos ponteiros do
relógio aumentam a pressão e as no
sentido inverso a diminuem.
– Verificar a pressão de alimentação da
respectiva tomada (3 fig. 11) com caldei-
ra a potencia máxima.
– Regule a pressão máxima no parafuso
(1) com uma chave fixa procurando o
valor da pressão máxima indicado na
Tabela 3.
– Em caso de GPL (G30/G31) a porca de
máximo (1 fig. 11/a) deve ser apertada
quase até ao fim para se obter a
exclusão do regulador da válvula do gás.
Actuar depois no regulador a montante
da caldeira para obter a pressão de ali-
mentação prescrita (ponto 1.3) e conse-
quentemente a pressão máxima para o
queimador.
– Só depois de ter feito a regulação da
pressão máxima, regule a mínima.
– Desligue a alimentação do modulador
.
– Gire o parafuso (2) para procurar o valor
da pressão mínima indicada na Tabela
3.
– Apague e acenda várias vezes a caldeira
e verifique se a pressão máxima e míni-
33
IT
ES
PT
GB
4 USO E MANUTENÇÃO
LEGENDA
1 Porca regulação pressão máxima
2 Parafuso regulação pressão mínima
3 Cápsula de plástico
Fig. 11/a
