IT
ES
PT
GB
5

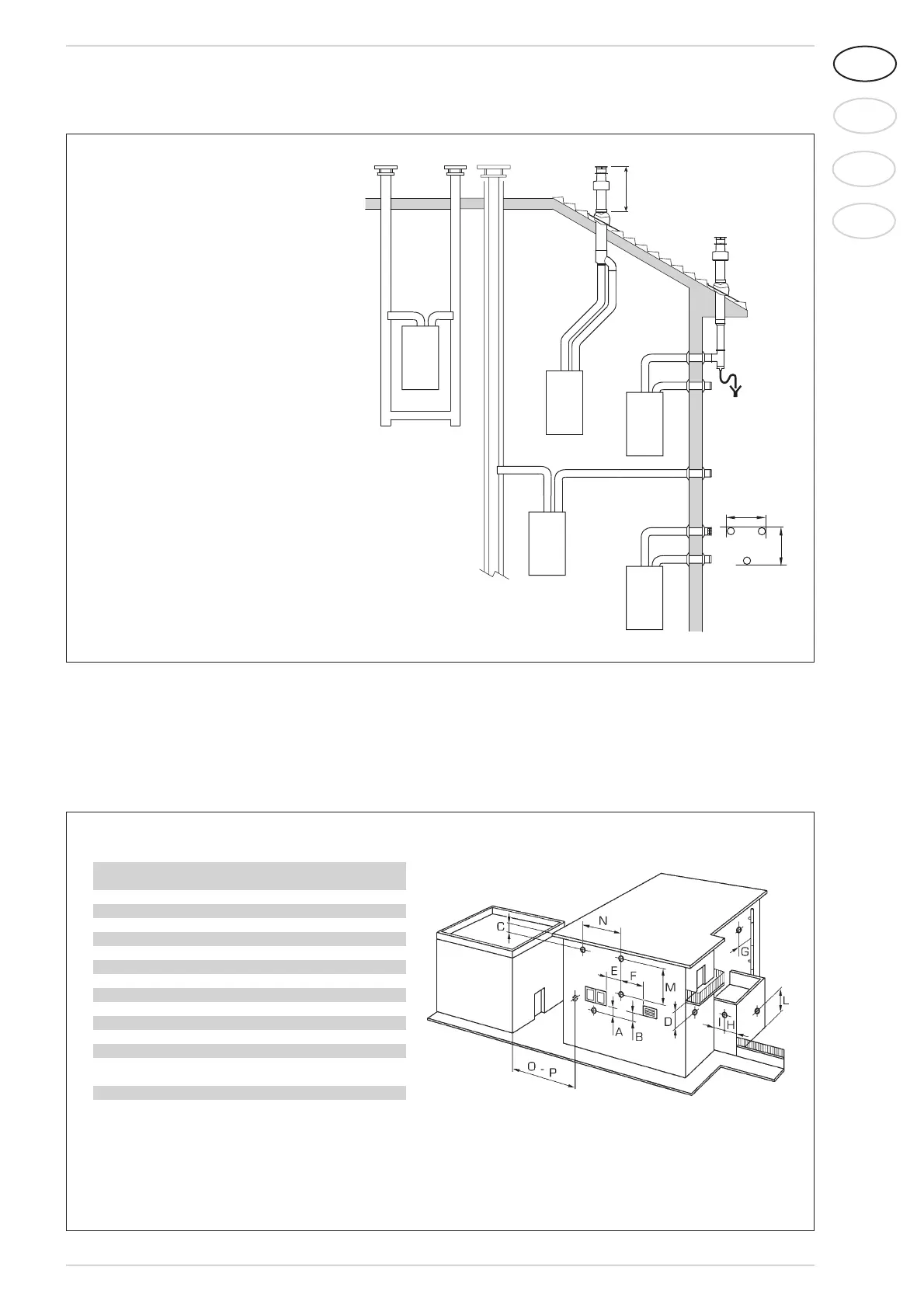

2.10 POSIZIONAMENTO
TERMINALI DI SCARICO
I terminali di scarico per apparecchi a tirag-
gio forzato possono essere situati sulle
pareti perimetrali esterne dell'edificio.
A titolo indicativo e non vincolante, riportia-
mo nella Tabella 2 le distanze minime da
rispettare facendo riferimento alla tipologia
di un edificio come indicato in fig. 6.
Per il posizionamento dei terminali di sca-
rico attenersi alla norma UNI 7129/92,
al DPR n. 412/93 e come modificato dal
DPR n. 551/99, alle prescrizioni contenu-
te nei regolamenti edilizi locali ed enti pre-
posti alla salute pubblica.
max 0,5 m
max 0,5 m
C12
B52
C52
B52
C32
C42
C82
B22
min. 700
Fig. 5
ELENCO ACCESSORI, FORNITI A RICHIESTA,
CHE PERMETTONO LE CONFIGURAZIONI
INDICATE:
Kit condotti separati cod. 8089905
Curva a 90° MF cod. 8077410 (6pz.)
Curva a 90° MF coibentata cod. 8077408
Curva a 90° MF con presa analisi cod. 8077407
Prolunga L. 1000 cod. 8077309 (6 pz.)
Prolunga L. 1000 coibentata cod. 8077306
Prolunga L. 500 cod. 8077308 (6 pz.)
Terminale di scarico cod. 8089501
Kit ghiere int.-est. cod. 8091500
Terminale aspirazione cod. 8089500
Curva a 45° MF cod. 8077411 (6 pz.)
Recupero condensa L. 135 cod. 8092800
Collettore cod. 8091400
Tegola con snodo cod. 8091300
Terminale uscita tetto L. 1390 cod. 8091201
Tee recupero condensa cod. 8093300
ATTENZIONE:
- Nella tipologia C52 i condotti di scarico e aspirazio-
ne non possono uscire su pareti opposte.
- Le tipologie B22-B52 si riferiscono alle uscite del
solo condotto di scarico in quanto l’aspirazione
avviene in ambiente.
TABELLA 2
Posizione del terminale Apparecchi da 7 fino a 35 kW
(distanze minime in mm)
A - sotto finestra 600
B - sotto apertura di aerazione 600
C - sotto gronda 300
D - sotto balconata (1) 300
E - da una finestra adiacente 400
F - da una apertura di aerazione adiacente 600
G - da tubazioni o scarichi verticali o orizzontali (2) 300
H - da un angolo dell'edificio 300
I - da una rientranza dell'edificio 300
L - dal suolo o da altro piano di calpestio 2500
M - fra due terminali in verticale 1500
N - fra due terminali in orizzontale 1000
O - da una superficie frontale prospicente
senza aperture o terminali
2000
P - idem, ma con apertura o terminali 3000
1) I terminali sotto una balconata praticabile devono essere collocati in posizione tale che il percorso totale dei fumi, dal punto di uscita degli stessi al
loro sbocco dal perimetro esterno della balconata, compresa l'altezza della eventuale balaustra di protezione, non sia inferiore a 2000 mm.
2) Nella collocazione dei terminali, dovranno essere adottate distanze non minori di 1500 mm per la vicinanza di materiali sensibili all'azione dei prodotti
della combustione (ad esempio gronde o pluviali in materiale plastico, sporti in legname, ecc.), a meno di non adottare misure schermanti nei riguardi
di detti materiali.
Fig. 6
