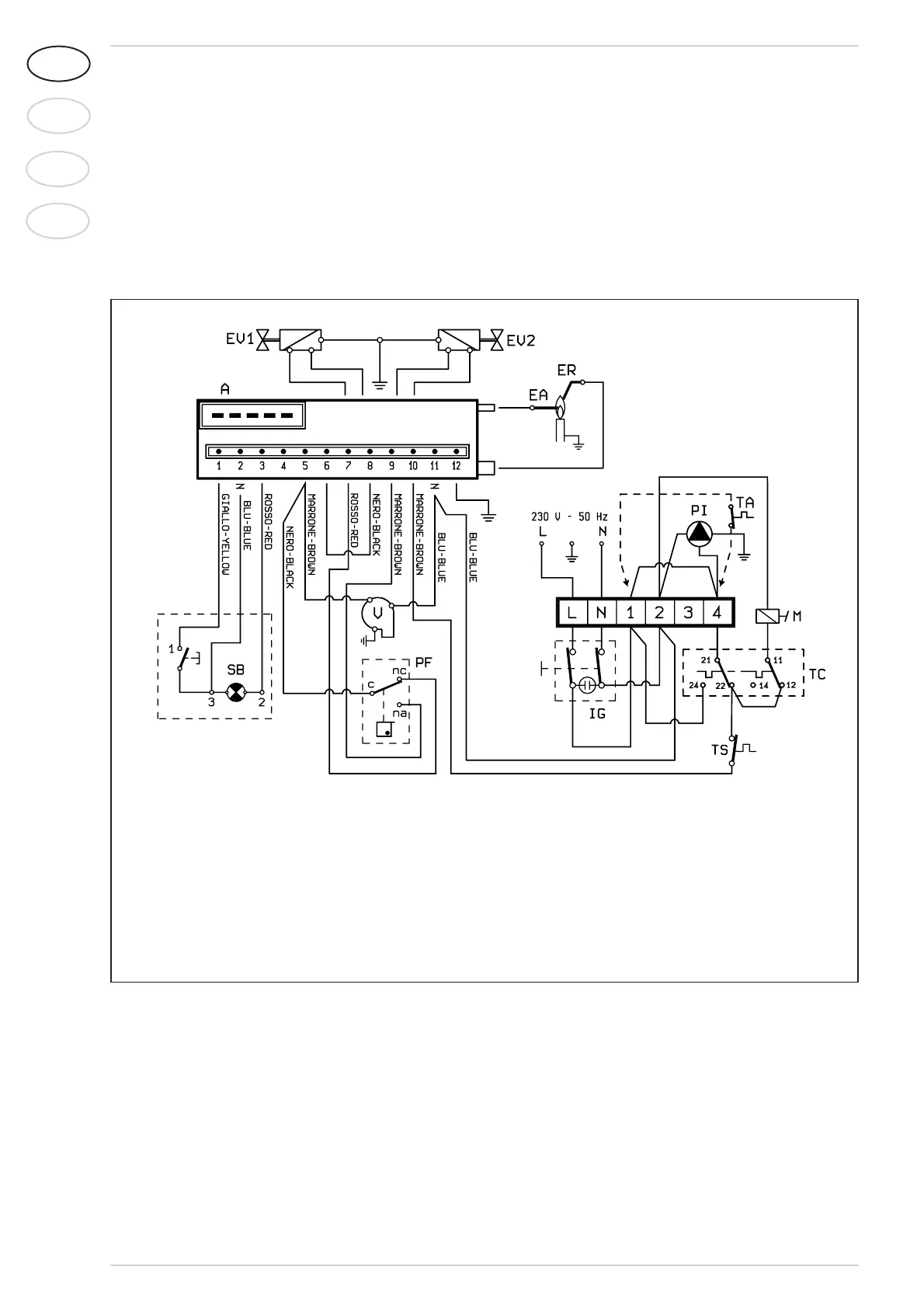

Fig. 7
2.11.1 Schema elettrico
LEGENDA
A Apparecchiatura
ER Elettrodo rivelazione
EA Elettrodo accensione
EV1 Bobina valvola gas
EV2 Bobina valvola gas
V Ventilatore
PF Pressostato fumi
TS Termostato sicurezza
SB Sblocco apparecchiatura
TC Termostato caldaia
M Modulatore
IG Interruttore generale
PI Pompa impianto
TA Termostato ambiente
Nota: Collegando il termostato ambiente
(TA) togliere il ponte 1-4 sulla morsettiera.
2.11 ALLACCIAMENTO ELETTRICO
La caldaia è corredata di cavo elettrico di
alimentazione che, in caso di sostituzione,
dovrà essere acquistato alla Sime. L’alimen-
tazione dovrà essere effettuata con tensio-
ne monofase 230V–50 Hz attraverso un
interruttore generale protetto da fusibili,
con distanza tra i contatti di almeno 3 mm.
Il termostato ambiente da utilizzare deve
essere solamente di classe II in conformità
alla norma EN 60730.1.
NOTA: L’apparecchio deve essere colle-
gato a un efficace impianto di messa a
terra. La SIME declina qualsiasi respon-
sabilità per danni a persone o cose deri-
vanti dalla mancata messa a terra della
caldaia. Prima di effettuare qualsiasi ope-
razione sul quadro elettrico disinserire
l’alimentazione elettrica.
