FAMILIARÍCESE CON LA LAVADORA A PRESIÓN
NOTA: Las fotografías y los dibujos lineales utilizados en este manual son
solo referencias y no representan un modelo específico.
Compare las ilustraciones con su unidad para familiarizarse con la ubicación de
sus controles y regulaciones. Conserve este manual para referenciasfuturas.
9
11
G
C
B
1
K
E
H
I
J
A
D

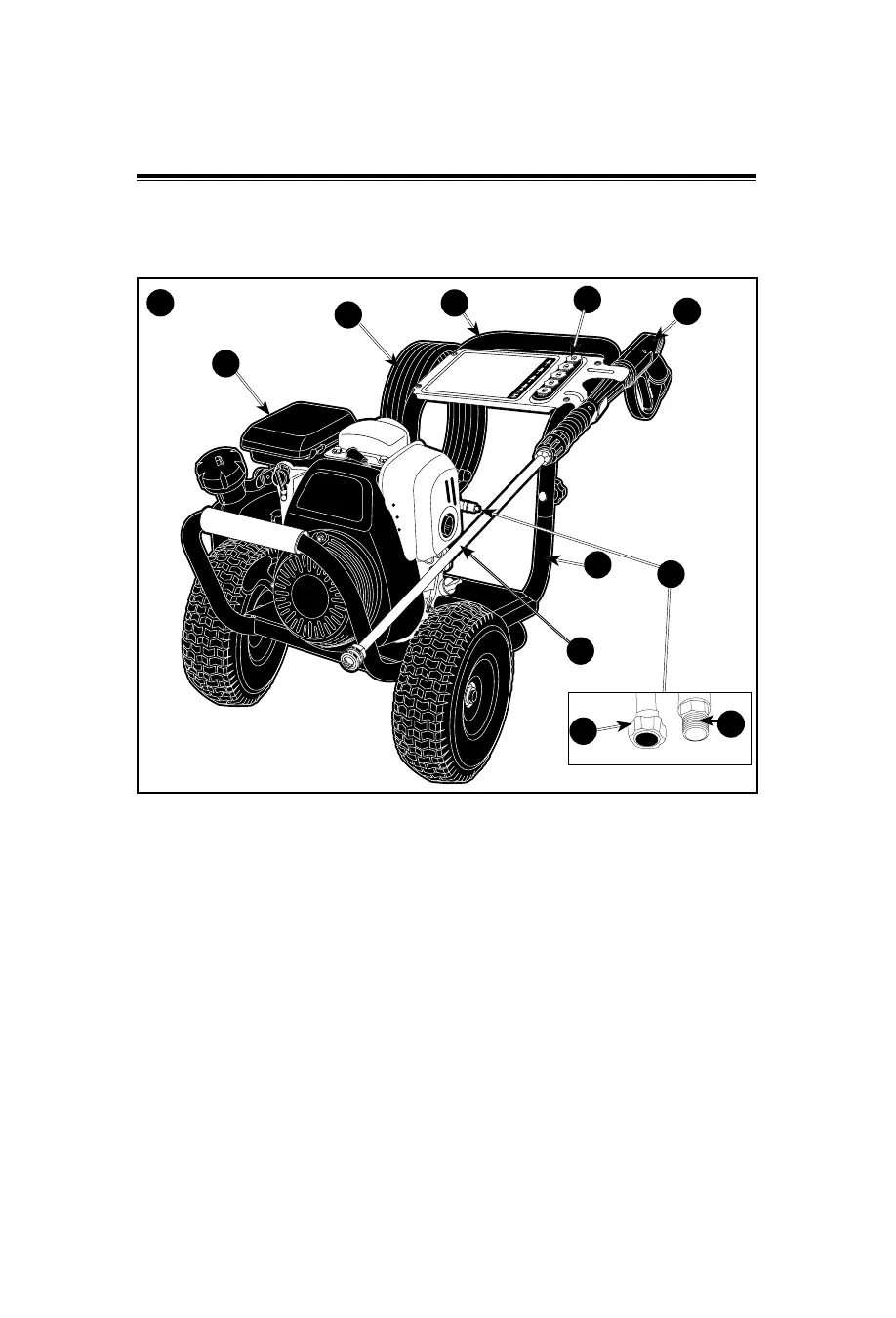

ELEMENTOS BÁSICOS DE UNA LAVADORA A PRESIÓN
A. Bomba de alta presión: Incrementa la presión del suministro deagua.
B. Motor: Acciona la bomba de alta presión. Consulte el manual del usuario
delmotor.
C. Manguera de alta presión: Lleva el agua a presión desde la bomba a la
pistola y el tuboaplicador.
D. Pistola rociadora: Se conecta al tubo aplicador para controlar el volumen del
flujo del agua, su dirección y lapresión.
E. Varillas pulverizadoras: Refiérase a las Cómo utilizar el tubo aplicador
instrucciones en Operaciónsección.
F. Manga de sifon de detergente
( no mostrada) (si está equipado): Alimenta
los líquidos limpiadores a la bomba para mezclarlos con agua. Refiérase a las
instrucciones para la aplicación de químicos y solventes limpiadores en
Operaciónsección.
G. Manillar
H. Marco
I. Salida de la bomba
