1 : El emisor Mural Hz 1/5 canales / Memory Hz
2 : El emisor Móvil Hz 1/5 canales
3 : Emisores Hz 16 canales Color Multi / Timer Multi / Timer Easy
4 : Sensor Sol Hz

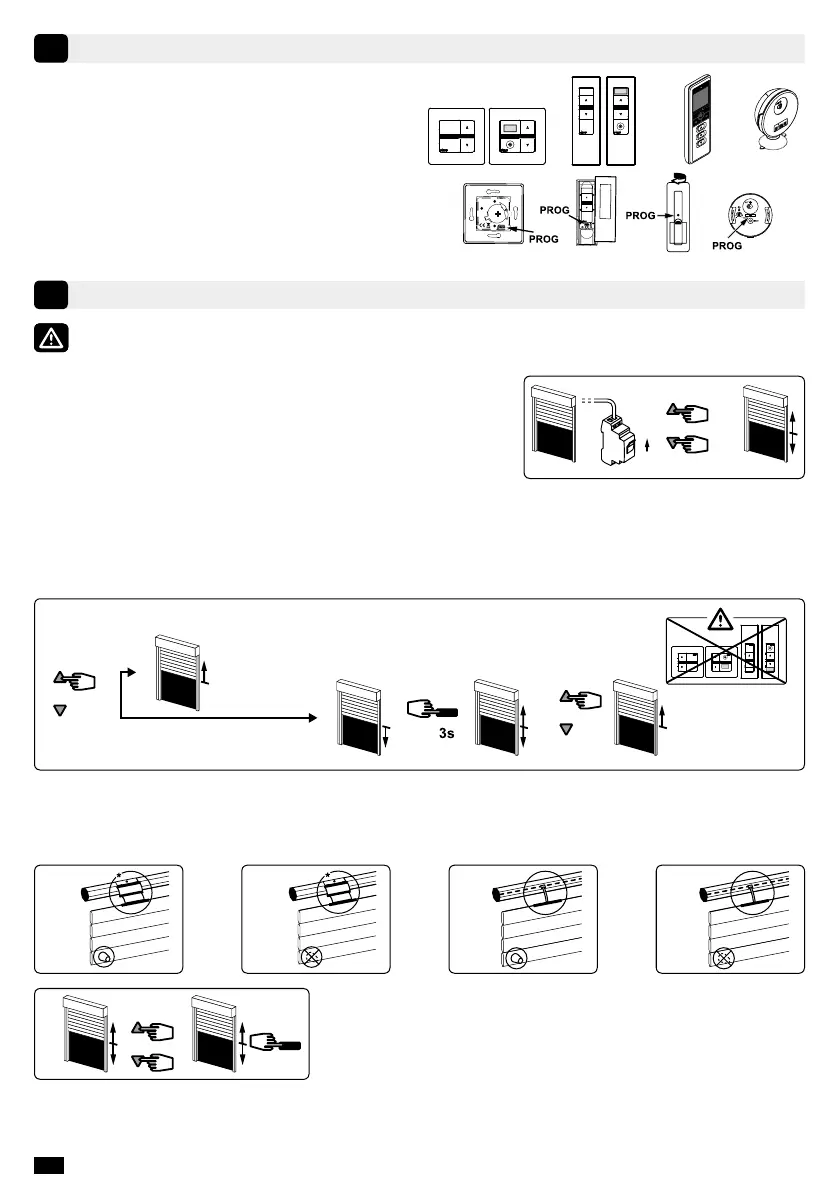

Ubicación de la tecla PROG en los emisores Hz:
Alejar los emisores de todas la supercies metálicas que
pudieran resultar nocivas para su buen funcionamiento
(pérdida de alcance).
Emisores compatibles
3
4.3- Ajuste de los nales de carrera - memorización de los puntos de parada :
Los reglajes de nales de carrera del motor T5EHz se efectua de 4 formas diferentes en fución de los parametros siguientes :
Presencia o ausencia de topes en la lama terminal y sujeción exible o rigida* entre el eje de enrollamiento y el tejido.
Ajuste del nal de carrera
4
>>
ON
2s
1A 2
a
OK 4.3
OK 4.3
b
>> >>
>> >>
>>
>> >>
A
*V.A.R
V.A.S
Easylink
OctoEasy
B
*V.A.R
V.A.S
Easylink
OctoEasy
C
D
4.1- Modo de programación :
- Alimentar el motor.
- Pulsar simultáneamente en las teclas "subida" y "descenso" de un emisor Hz.
El motor efectúa una rotación de 0,5 segundo en un sentido y luego en el otro.
Este emisor acciona ahora el motor T5EHz en modo de pulsación
momentánea. Pasar a la etapa 4.2.
1- P ulsar simultáneamente en las teclas "bajada" y "subida"de un emisor Hz. El motor
efectúa una rotación de 0,5 segundo en un sentido y luego en el otro.
2- Pulsar 2 segundos en la tecla "stop". El motor efectúa una rotación de 0,5 segundo
en un sentido y luego en el otro. La programacion esta concluida. Pasar a la etapa 5.
4.2- Conguración del sentido de rotación :
Pulsar en la tecla "subida" del emisor :
a- Si el eje gira en el sentido "subida", pasar a la etapa 4.3.
b- Si el eje gira en el sentido "descenso", invertir el sentido de rotación pulsando en la tecla "stop" durante al menos 3 segundos. El
motor conrma la modicación mediante una rotación de 0,5 segundo en un sentido y luego en el otro. Pasar a la etapa 4.3.
Si la instalación consta de varios motores, sólo un motor debe estar alimentado durante las operaciones del
capítulo 4.1. con objeto de evitar interferencias con los demás motores durante la programación.
2/5
1 2 3 4
(12 Emisores Máximo por motor)
ES
