Simu T5EHz - Page 24

>>
2
PROG < 1s.
>>
1
PROG ≥ 3s.

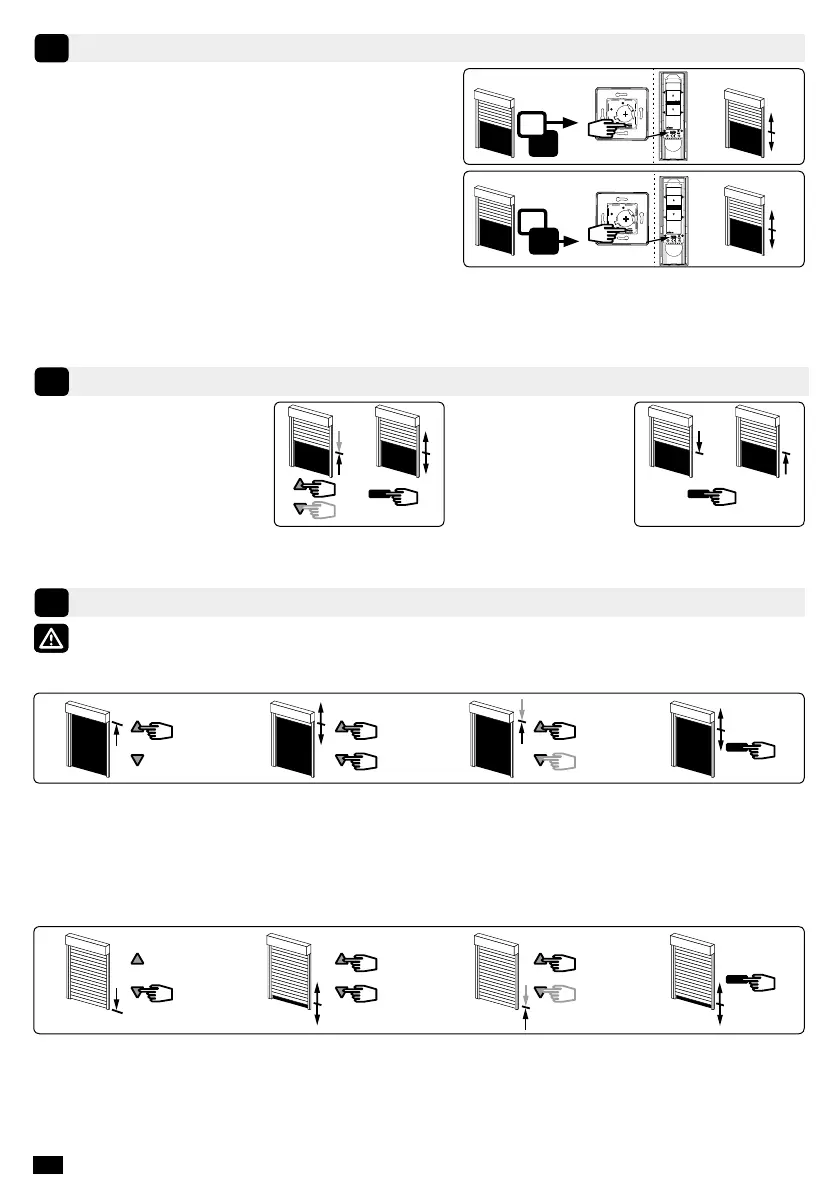

6.2- Validar la operación desde el nuevo emisor a programar :
- Pulsar 1 segundo aproximadamente en la tecla PROG del nuevo
emisor. El motor gira 0,5 segundo en un sentido y luego en otro.
6.1- Abrir la memoria del motor desde el emisor de accionamiento
individual :
- Pulsar aproximadamente 3 segundos en la tecla PROG del emisor de
accionamiento individual. El motor gira 0,5 segundo en un sentido y
luego en otro.
Programación de un nuevo punto de mando (individual, grupo o general)
6
- Si el nuevo punto de mando es un emisor de grupo: repetir las operaciones 6.1 y 6.2. para cada motor del grupo.
- Si el nuevo punto de mando es un emisor general: repetir las operaciones 6.1 y 6.2 para cada motor de la instalación.
- Para suprimir un emisor de la memoria del motor: efectuar las operaciones 6.1 desde el emisor de mando individual y la
operación 6.2 desde el emisor a suprimir.
Memorizar, programar y Eliminar de una posición intermedia
7
5s
Memorizar :
- Maniobarar el motor hasta la posi-
ción deseada.
-
Pulsar en la tecla "stop" durante
5s. El motor gira 0,5s en un sen-
tido luego y en el otro.
0,5s
Programar :
- Pulsar en la tecla "stop"
durante 0,5s. El motor gira
y se colocar a la posición
intermedia memorizada.
Eliminar de una posición intermedia:
- Maniobrar el motor hasta la posición intermedia. Pulsar mas de 5 segundos en la tecla "stop", la posición intermedia quedará suprimida.
Modicación de las posiciones de los nales de carrera y del sentido de rotación (in modo usuario)
8
5s
3
21 4
2s
3
412
5s
2s
8.1- Modicación del nal de carrera subida (solo montajes B y D)
8.2- Modicación del nal de carrera bajada (solo montajes C y D) :
1- Posicionar el motor en el punto de parada de subida regulado en §4.3 con la ayuda de la tecla "subida".
2- Pulsar simultáneamente en las teclas "subida" y "bajada" durante 5 segundos. El motor efectúa una rotación de 0,5 segundo en un
sentido y luego en el otro.
3- Anar el ajuste por medio de las teclas "descenso" y "subida" para obtener la posición de n de recorrido deseada.
4- Pulsar 2 segundos en la tecla "stop". El motor efectúa una rotación de 0,5 segundo en un sentido y luego en el otro, la nueva posición
de n de recorrido queda memorizada.
1- Posicionar el motor en el punto de parada regulado de bajada en §4.3 con la ayuda de la tecla "bajada".
2- Pulsar simultáneamente en las teclas "subida" y "bajada" durante 5 segundos. El motor efectúa una rotación de 0,5 segundo en un
sentido y luego en el otro.
3- Anar el ajuste por medio de las teclas "descenso" y "subida" para obtener la posición de n de recorrido deseada.
4- Pulsar 2 segundos en la tecla "stop". El motor efectúa una rotación de 0,5 segundo en un sentido y luego en el otro, la nueva posición
de n de recorrido queda memorizada.
El reajuste de los nales de carrera se programa automàticamente cada 60 ciclos (durante 4 ciclos) o despué de un corte
de alimentación para los casos siguientes : Finales de carrera Alto : Montaje A y C, nales de carrera Bajo : Montaje A y B.
4/5
ES
