17

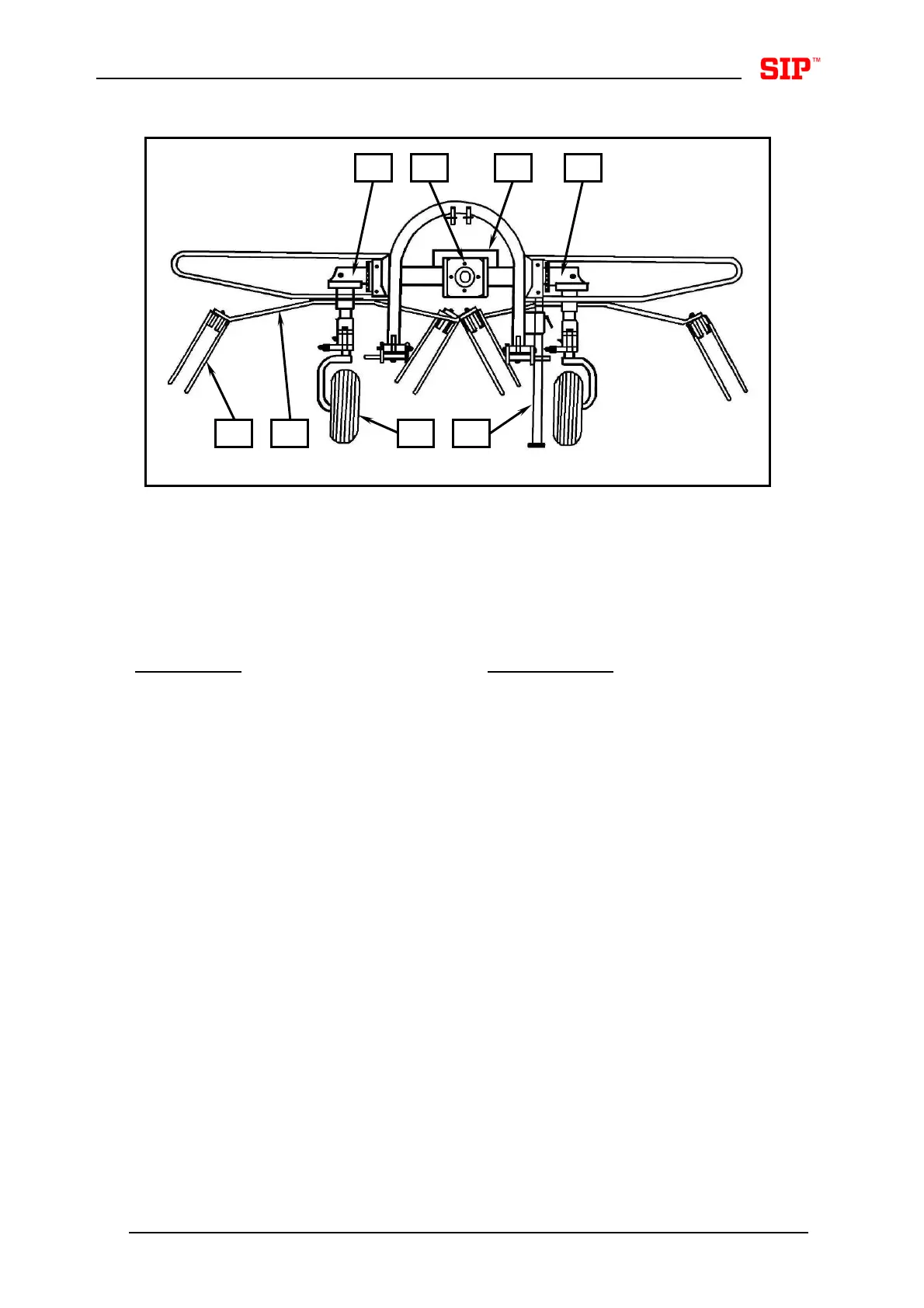

Bild A - Fig. A
1. Einfüllschraube
2. Federzinke
3. Zinkenarm
4. Stützrad
5. Getriebeschutz
6. Stützfuss
Schmierstellen:
M - geschmiert mit Fett
1. Closing tap
2. Spring tine
3. Spring tine holder
4. Support wheel
5. Gear-box protection
6. Support leg
Lubricating points:
M - lubricated with grease
BESCHREIBUNG
Der Kreiselheuer ist vor allem für das
Wenden und Streuen des Gras- und
Kleefutters geeignet. Mit dem zusätzlich
eingebauten Zwischengetriebe kann man das
Futter auch in Schwaden rechen; daher
besonders für die Formung der
Nachtschwaden geeignet. Durch einfache
und robuste Konstruktion, wie auch
Einhaltung weiterer Anweisungen, wird eine
dauernde und sichere Arbeit des Kreisel-
heuers gewährleistet.
DESCRIPTION
Special rotary tedder is intended for
scattering and tedding of forage. Its simple
and strong construction enables long lasting
and safe work of the tedder if the further
instructions are followed. With additionally
built-in intermediate reduction unit you can
also make Swats for overnight drying. The
tedder functions on the principle of rotating
spring tines, which are fixed on rotating
heads. Two forward leaned rotating heads
are rotate against each other. Therefore the
spring tines rake and collect theforage in the
front and then they put it turned gently down
behind the tedder.
4 2 6
1 5 M
3
M
