SPIDER
13
2.3 Gelenkwelle
2.3.1 Allgemeines
Die Gelenkewelle ist mit einer Überlastkupplung
ausgerüstet. Überlastkupplung schützt Schlepper und
Gerät vor Beschädigungen. Die Einstellung der
Überlastkupplung darf nicht verändert werden. Die
Garantie erlischt, wenn das eingestellte Drehmoment
verändert wird.
Bei Überlastung wird das Drehmoment begrenzt und
während der Schlupfzeit pulsierend übertragen.
– Um einen frühzeitigen Verschleiß der
Überlastkupplung zu vermeiden, sollte
man beim Ansprechen der
Überlastkupplung die Gelenkwelle
sofort abschalten.
– Vergleichen Sie den eingeschlagenen
Wert des Drehmoments RM auf der
Überlastkupplung mit dem in der
folgenden Tabelle angegebenen Wert.
Wenn diese Werte nicht
übereinstimmen, setzen Sie sich bitte
mit Ihrem SIP Händler in Verbindung.
Typ Drehmoment (RM)
SPIDER 400/4 ALP 600 Nm

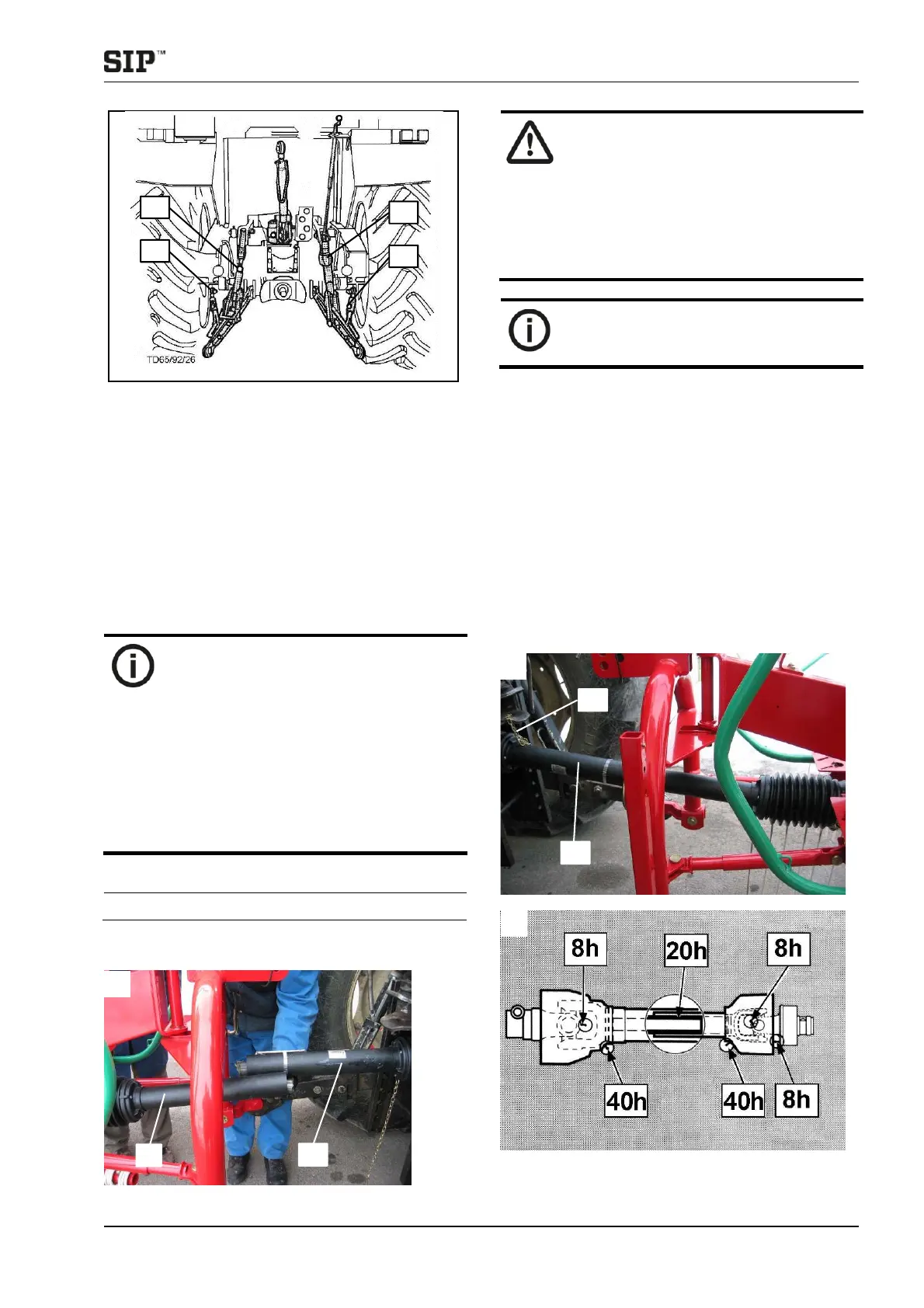

2.3.2 Längenanpassung der Gelenkewelle
– Bei Pflege-, Wartungs-, Reparatur- und
Montagearbeiten am Kreiselheuer
grundsätzlich die Zapfewelle
ausschalten. Motor abstellen und
Zündschlüssel abziehen. Traktor gegen
Wegrollen sichern!
– Beim Absenken des Kreiselheuers darf
sich nie niemand zwischen Traktor und
Kreiselschwader aufhalten.
– Gefahr von Materialschäden: Nicht
Ausheben bevor die Länge der
Gelenkwele angepasst wurde!
– Zur Längenanpassung der Gelenkwelle diese
auseinanderziehen.
– Jeweils die Gelenkwellenhälfte (1) maschinenseitig
und (2) traktorseitig aufschieben.
– Die Überlastkupplung muss geräteseitig
montiert werden!
– Den Kreiselheuer mit der Dreipunkthydraulik in die
für Gelenkwelle kürzeste Position bringen.
– Beide Hälften nebeneinander halten und die
richtige Länge ausmessen.
– Die genaue Vorgehensweise des Ausmessens und
Kürzens entnehmen Sie bitte der Betriebsanleitung
des Gelenkewellenherstellers.
2.3.3 Montage und Wartung der Gelenkwelle
5
6
6
5
1
2
3
4
4
3
5
