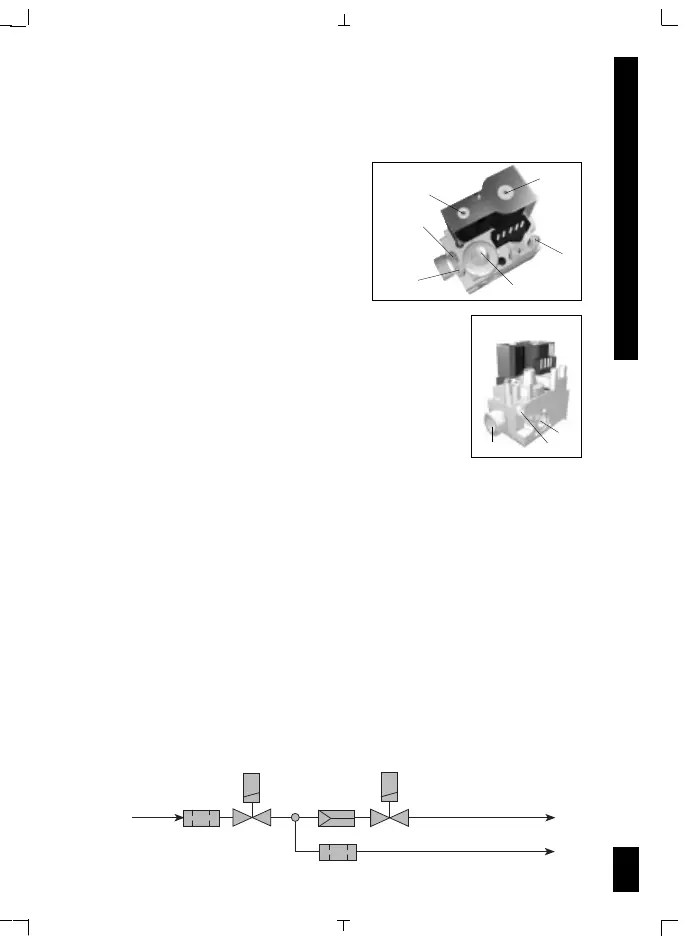

Sit 840 SIGMA - Caratteristiche Principali; Schema DI Funzionamento

15
Controllo multifunzionale dotato di due elettrovalvole di sicurezza e operatore modulante per la regolazione
automatica della pressione in uscita. Il controllo è destinato per uso in applicazioni con sistemi ad accensione
automatica, con accensione diretta del bruciatore o pilota intermittente. Tutte le regolazioni sono accessibili sulla
parte superiore ed è adatto all’uso con tutte le tre famiglie di gas.
DESCRIZIONE
1
Elettrovalvola EV1
2 Elettrovalvola EV2
3 Presa di pressione in ingresso
4 Presa di pressione in uscita
5 Collegamento per il regolatore di pressione/
Compensazione camera di combustione
6 Regolatore di pressione
7 Uscita pilota
8 Uscita gas principale
9 Uscita laterale
SCHEMA DI FUNZIONAMENTO
RP
EV2
FL EV1
FL
BRUCIATORE
PRINCIPALE
BRUCIATORE
PILOTA
840
2
1
5
4
6
3
CARATTERISTICHE PRINCIPALI
Elettrovalvole EV1 Classe B (su richiesta Classe A)
EV2 Classe J (su richiesta Classe C)
Regolatore di pressione tipo servo classe B
Filtro in ingresso
Filtro in uscita (opzionale)
Uscita pilota (opzionale) con filtro
Uscita laterale (opzionale)
Collegamento per il regolatore di pressione/Compensazione camera di combustione
Prese di pressione in entrata e uscita con viti non estraibili
Due fori di fissaggio
Dispositivo di lenta accensione (opzionale)
