18

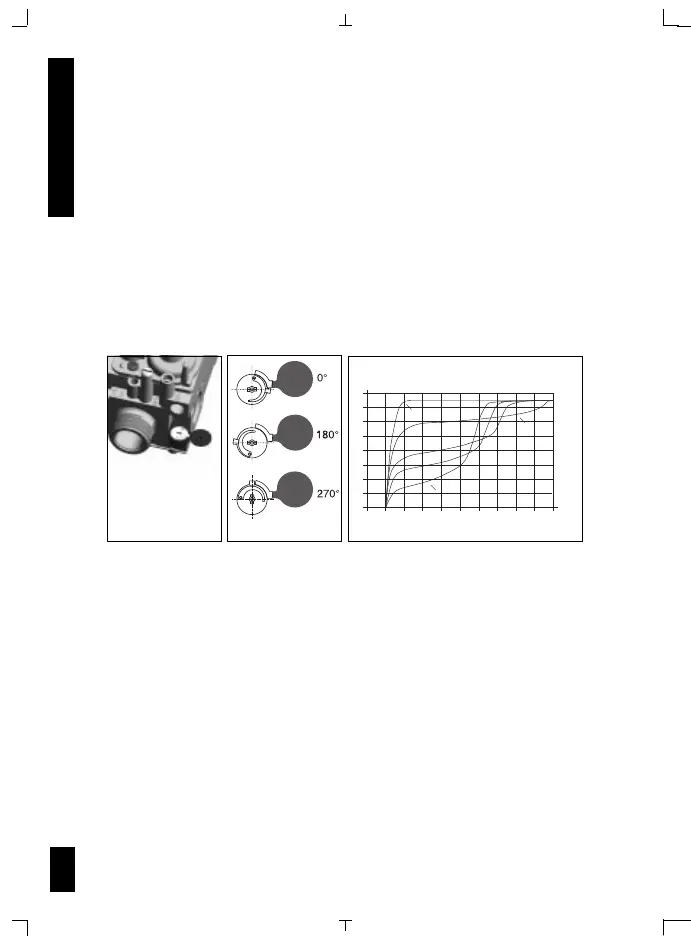

REGOLAZIONE DEL LIVELLO DI LENTA ACCENSIONE
La regolazione viene effettuata ruotando la vite di regolazione la quale può ruotare di 270° ed a ciascuna posizione
corrisponde un determinato livello di accensione (e quindi un diverso valore della pressione in uscita).
La posizione a 0° si ottiene ruotando tale vite in senso antiorario fino a battuta, ad essa corrisponde il minimo livello di
accensione, la posizione a 270° è quella ottenuta ruotando la vite di regolazione in senso orario fino a battuta e
corrisponde al livello massimo .
Per effettuare la regolazione è necessario:
- assicurarsi che il controllo di fiamma non sia alimentato
- servendosi di un cacciavite portare la vite di regolazione fino a battuta (posizione a 0°)
- ruotare la vite di regolazione in senso orario di un certo angolo
- alimentare il controllo di fiamma per iniziare la procedura di accensione
- verificare le condizioni di accensione
- togliere l’alimentazione
- ruotare eventualmente la vite di regolazione in senso orario od antiorario e ripetere il processo fino ad ottenere una
condizione ottimale relativamente alla potenza ed alla rumorosità della caldaia.
ATTENZIONE:
Qualora il gas di utilizzo dovesse cambiare da un gruppo ad un altro si renderà necessaria una
nuova regolazione.
INSTALLAZIONE
SIT 840 SIGMA è conforme alle norme di sicurezza vigenti. L’installazione sugli apparecchi di utilizzazione va
comunque verificata a fronte delle norme specifiche relative a ciascuna installazione.
In particolare deve essere verificato che siano soddisfatti i requisiti relativi al dispositivo di rilevazione fiamma, della
valvola automatica di intercettazione e del regolatore di pressione.
Tutte le operazioni relative all’installazione, taratura e regolazione devono essere eseguite esclusivamente da
personale qualificato sulla base delle caratteristiche specifiche dell’apparecchio di utilizzazione.
CONNESSIONI MECCANICHE
Avvertenze generali:
Non manomettere gli organi sigillati
Non svitare le viti di assiemaggio
Non rimuovere le marcature
Evitare alla valvola qualsiasi shock (urti, cadute, etc.)
Togliere i tappi parapolvere solo all’atto
dell’installazione
Non superare le coppie di serraggio consigliate
Assicurarsi che il flusso del gas sia conforme alla
direzione indicata dalla freccia sul corpo della valvola
• Non assoggettare la valvola a sforzi di flessione
superiore a 35 Nm ed a sforzi di torsione superiori a
25 Nm
• Per effettuare i collegamenti bloccare la valvola usando
unicamente la presa di chiave prevista
• Non immergere in acqua o non assoggettare la valvola
a temperature eccedenti 80°C
• Chiudere l’erogazione del gas prima di iniziare
l’installazione
0
0 1 2 3 4 5 6 7 8 9 10
t (sec.)
2
4
6
8
10
12
14
16
Pout (mbar)
270°
180°
0°
ITALIANO
