ENSAMBLAJE Y AJUSTES
ADVERTENCIA
Para reducir el
riesgo de lesiones,
no conecte nunca el enchufe al toma
corriente de la fuente de alimentación hasta
que se hayan completado todos los pasos
de ensamblaje.

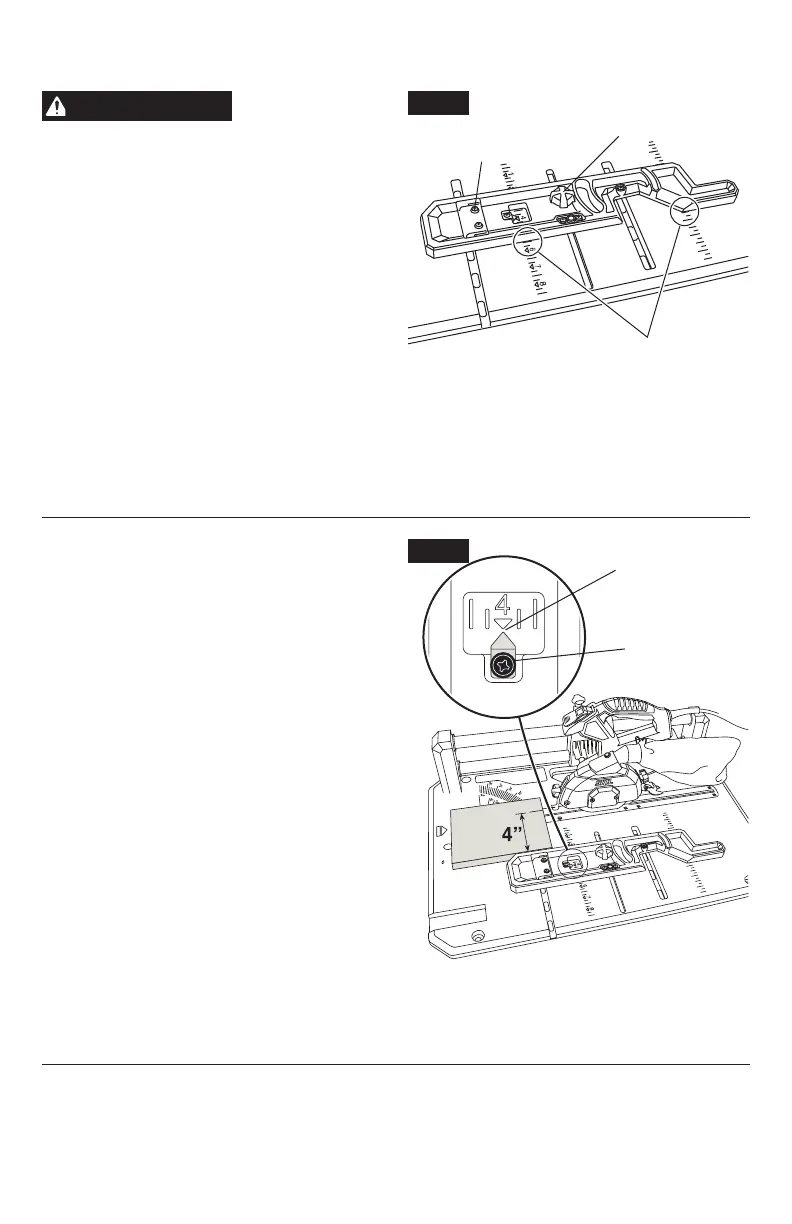

Alineación del tope-guía para
cortar al hilo
Vea la gura 1.
1. Aoje el pomo de jación del tope-guía.
2. Utilizando un destornillador Phillips, aoje
los dos tornillos de la placa de alineación del
tope-guía.
3. Ajuste el tope-guía hasta que esté
alineado con las dos marcas indicadoras
correspondientes.
4. Apriete el pomo de jación del tope-guía.
5. Reapriete ambos tornillos en la placa de alineación del tope-guía.
Ajuste del apuntador del
tope-guía para cortar al hilo
Vea la gura 2.
La distancia desde el tope-guía hasta la hoja
al cortar al hilo se determina alineando el
apuntador con la dimensión deseada de la
escala.
Para ajustar el apuntador del tope-guía para
cortar al hilo:
1. Aoje el pomo de jación del tope-guía.
2. Deslice el tope-guía hasta una longitud
especíca (ejemplo: 4 pulgadas).
3. Apriete el pomo de jación del tope-guía.
4. Utilizando un pedazo de madera de
desecho, haga un corte pequeño.
5. Mida el corte. Si es necesario, ajuste el tope-
guía hasta que el corte iguale la longitud
deseada (4 pulgadas).
6. Aoje el tornillo de ajuste del apuntador
7. Alinee el apuntador con la marca de la
escala (4 pulgadas).
8. Reapriete el tornillo de ajuste del apuntador.
Pomo de jación
del tope-guía
Fig. 1
Tornillos de la placa de
alineación del tope-guía
Alinee el tope-guía con
las marcas indicadoras
Alinee el
apuntador con
la marca
Fig. 2
Tornillo de
ajuste del
apuntador
