Soporte de la pieza de trabajo
Vea la gura 14.
Abrazadera de prensa de tornillo:
Esta
abrazadera sujeta fácilmente una pieza de
trabajo.
1. Inserte el poste de la abrazadera en el
agujero para la abrazadera.
2. Gire el pomo del tornillo ubicado en la
abrazadera en el sentido de las agujas del
reloj para apretarlo y en sentido contrario al
de las agujas del reloj para aojarlo.
3. Deslice el ensamblaje de la sierra para
comprobar la holgura con la abrazadera.
Soporte para piezas de trabajo largas:
Soporte las piezas de trabajo largas para evitar que se comben. Utilice un bloque de 2x4
cortado para soportar las piezas de trabajo largas.
Realización de un corte a inglete
Vea la gura 15.
1. Asegúrese de que el interruptor
esté en la posición de “apagado” y
suelte el cierre del ensamblaje de la sierra.
2. Mueva el tope-guía hasta el ángulo
deseado, utilizando los retenes o
la escala de ingletes.
3. Apriete el pomo de jación.
4. Posicione apropiadamente la pieza de
trabajo.
5. Asegúrese de que la pieza de trabajo esté
sujeta rmemente con la abrazadera contra
la mesa y el tope-guía. Utilice una posición
de jación con abrazadera que no interera
con la operación.
6. Antes de encender la sierra, deslice el ensamblaje de la sierra para asegurarse de que la
abrazadera no toque el protector ni el ensamblaje de la sierra.
7. Active el interruptor.
8. Deslice el ensamblaje de la sierra y haga el corte.
9. Ponga el interruptor en la posición de APAGADO y espere hasta que la hoja se detenga por
completo antes de hacer regresar el ensamblaje de la sierra y/o retirar la pieza de trabajo.

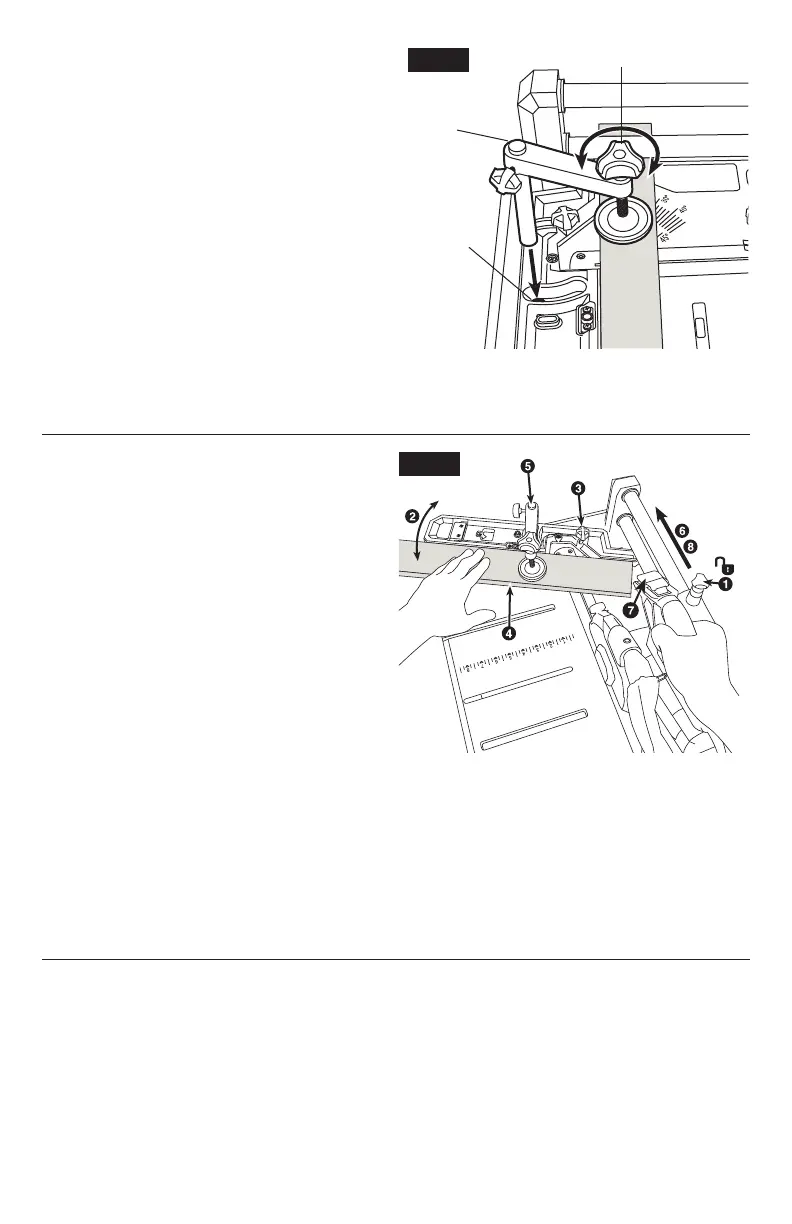

Fig. 15
Fig. 14
Pomo del tornillo de la abrazadera
Abrazadera
de prensa de
tornillo
Agujero
para la
abrazadera
