Skil 9290 - Descripción Funcional y Especificaciones

-26-
Descripción funcional y especificaciones
Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje
o ajuste, o cambiar accesorios. Estas medidas de seguridad preventivas reducen el
riesgo de arrancar la herramienta accidentalmente.
NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante
colocada en la herramienta.
ADVERTENCIA
!
Modelo número 9290
Máx. diámetro de muela 4 1/2" (115mm)
Rosca del husillo 5/8"-11 GNU
Máx. rueda con rayos de alambre 4" de diám.
Máx. escobilla acopada de alambre 3" de diám.
Máx. disco de lijar 4 1/2" de diám.

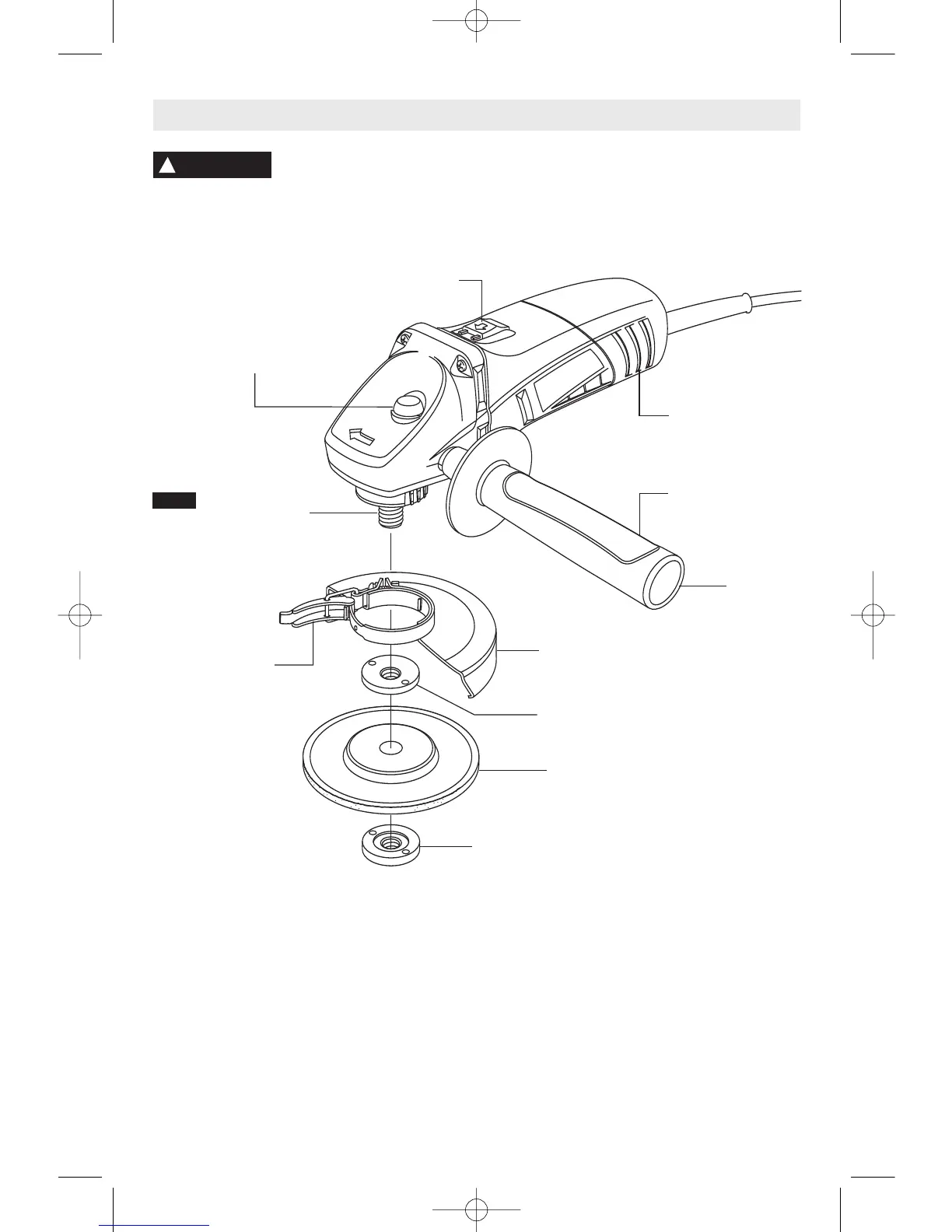

Amoladoras angulares
RUEDA DE
AMOLAR DE DISCO
PESTILLO DE
SUELTA/FIJACIÓN
DEL PROTECTOR
PROTECTOR
DE LA MUELA
ABERTURA DE
VENTILACION
CIERRE DEL
HUSILLO
MANGO
LATERAL
B
OTON DEL
I
NTERRUPTOR
EMPUÑADURA
CAUCHUTADA
TUERCA DE FIJACION
PESTAÑA
DE SOPORTE
HUSILLO
FIG. 1
