-25-
Accessoires
Si un cordon de rallonge
s'avère nécessaire, vous
devez utiliser un cordon avec conducteurs de
dimension adéquate pouvant porter le courant
nécessaire à votre outil.
Ceci préviendra une chute
excessive de tension, une perte de courant ou une
surchauffe. Les outils mis à la terre doivent utiliser des
cordons de rallonge trifilaires pourvus de fiches à trois
broches ainsi que des prises à trois broches.
REMARQUE : Plus le calibre est petit, plus le fil est gros.
DIMENSIONS DE RALLONGES RECOMMANDÉES
OUTILS 120 VOLTS COURANT ALTERNATIF
AVERTISSEMENT
!
* Lame
* Clé
** Étui
** Guide de Refente
** Sursemelle qui n'abîme pas
(* = équipement de série)
(** = accessoires optionnels)

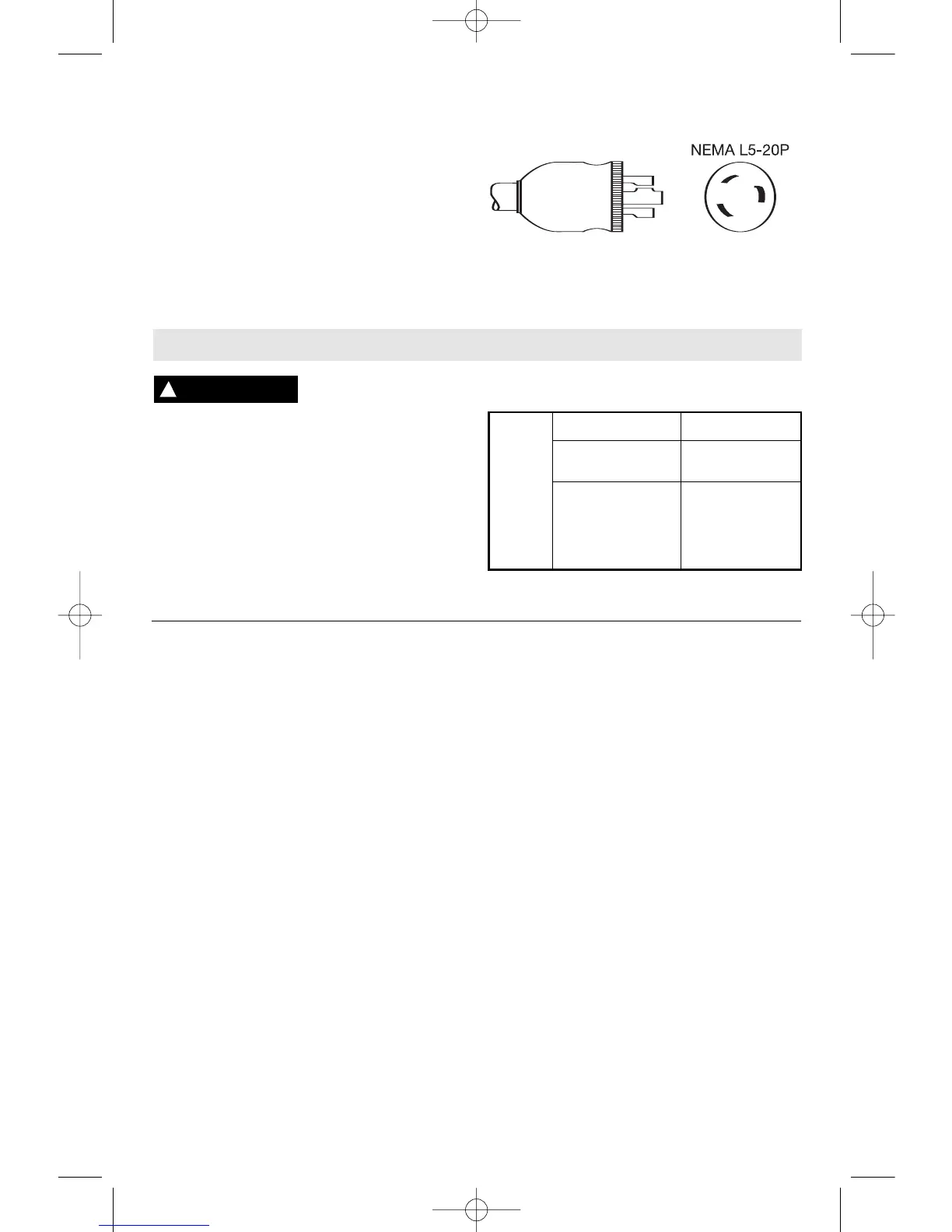

RACCORD « TWIST-TO-LOCK » POUR MODÈLES HD77 ET HD77M, CODE 72 UNIQUEMENT
20 AMP., 125 VOLTS
Le modèle HD77 et HD77M, code 72, est équipé de la
fiche « Twist-To-Lock » ci-contre. N’utilisez qu’une
rallonge à trois fils munie d’un raccord femelle « Twist-
To-Lock » correspondant à une extrémité et d’une fiche
trois broches dont une avec prise de terre à l’autre
extrémité. (Voir le paragraphe sur la Sécurité Électrique,
page 14 pour information sur la mise à la terre.)
Intensité
n
ominale
d
e l’outil
Longueur en pieds
Longueur en mètres
3-6
6-8
8-10
10-12
12-16
18 16 16 14 0,75 0,75 1,5 2,5
18 16 14 12 0,75 1,0 2,5 4,0
18 16 14 12 0,75 1,0 2,5 4,0
16 16 14 12 1,0 2,5 4,0 —
14 12 — — — — — —
25 50 100 150 15 30 60 120
Calibre A.W.G.
Calibre en mm
2
