Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje
o ajuste, o cambiar accesorios. Estas medidas de seguridad preventivas reducen el
riesgo de arrancar la herramienta accidentalmente.
-31-

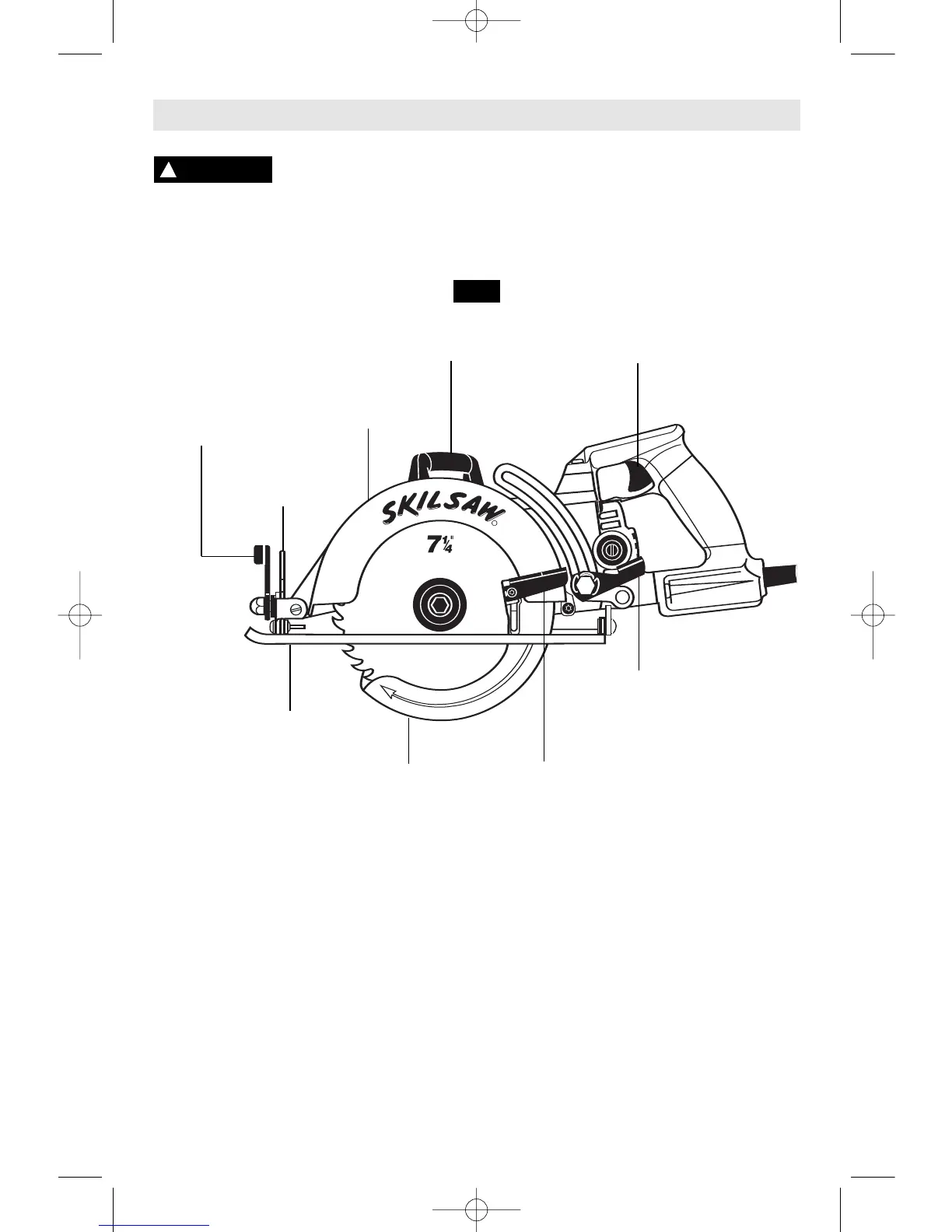

Descripción funcional y especificaciones
ADVERTENCIA
!
Sierras circulares
MANGO AUXILIAR
PROTECTOR
SUPERIOR
PROTECTOR
INFERIOR
PALANCA DE
ELEVACION DEL
PROTECTOR INFERIOR
BASE
PALANCA DE
AJUSTE DE
PROFUNDIDAD
PALANCA DE
AJUSTE DE
INCLINACION
FIG. 1
CUADRANTE DE
INCLINACION
CALIBRADO
INTERRUPTOR
Capacidades máximas
Hoja 184 mm
Agujero de eje portaherramienta de la hoja Diamante
Profundidad de corte a 90° 60 mm
Profundidad de corte a 45° 49 mm
NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en la herramienta.
