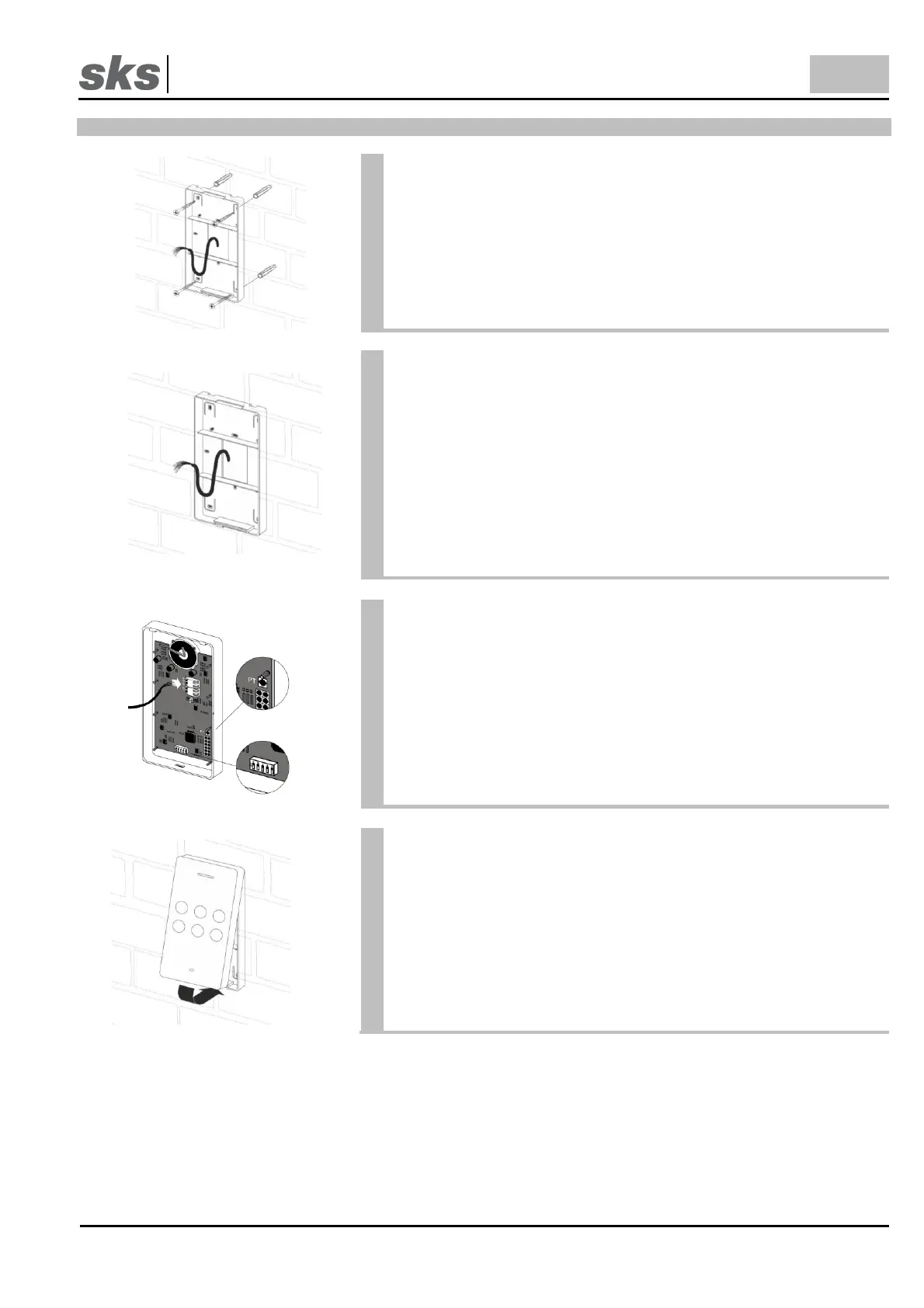

Befestigen Sie den Geräteträger des 300098 BUS-Läutewerks mit
Schrauben an der Wand. Benutzen Sie dazu die Befestigungslöcher
am Geräteträger
Achten Sie bei der Befestigung des Geräteträgers auf das
Installationskabel!
Bereiten Sie das zuvor verlegte Kabel für den Anschluss an den
Anschlussklemmen vor. Die Anschlussklemmen finden Sie auf der
Rückseite des 300098 BUS-Läutewerks.
Die konfektionierten Anschlusskabel werden anschließend an das
300098 BUS-Läutewerk angeschlossen. Beachten Sie, dass
abisolierte Adern die Leiterplatine der Innensprechstelle nicht
berühren.
Um Fehler bei dem Anschluss zu vermeiden, nehmen Sie die
Planungshilfe oder den Verdrahtungsplan zur Hilfe.
Stellen Sie die SKS-Bus Rufadresse an dem DIP-Schalter auf der
Rückseite des 300098 BUS-Läutewerks ein. Jede Adresse ist einem
Klingeltaster an der Türstation zugeordnet. Die SKS-Bus
Rufadresstabelle befindet sich im Anhang.
Beim Austausch des 300098 BUS-Läutewerks ist unbedingt auf
die Einstellung des DIP-Schalters zu achten.
Die konfektionierten Anschlusskabel werden anschließend an das
300098 BUS-Läutewerk angeschlossen.
Hängen Sie als nächstes das 300098 BUS-Läutewerk im oberen
Bereich des Geräteträgers ein.
Drücken Sie anschließend das 300098 BUS-Läutewerk auf den
Geräteträger bis dieser hörbar einrastet.
