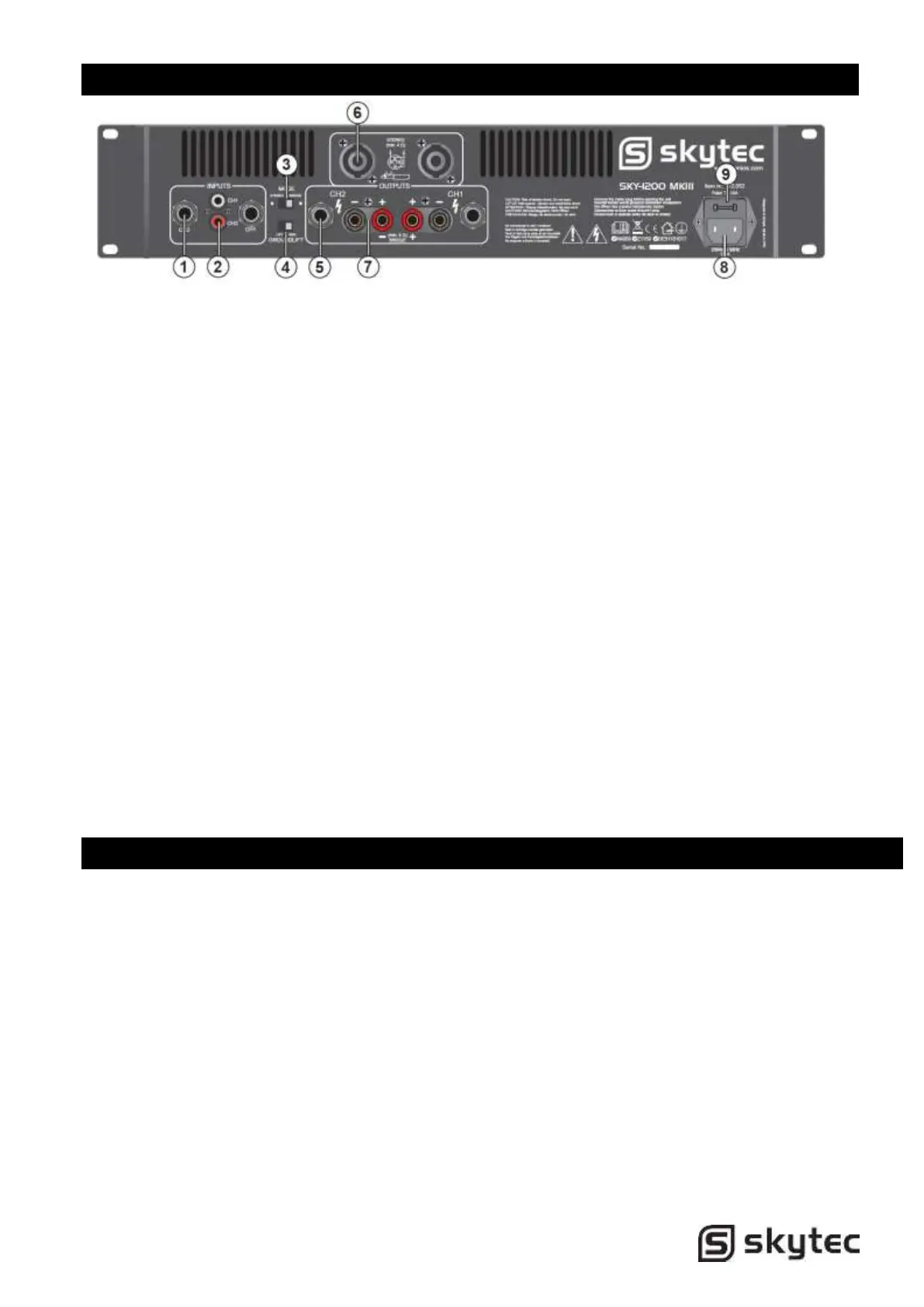

Panel trasero
1. Entradas RCA.
Dos entradas con conector hembra RCA
una fuente de señal (mezclador etc.).
2. Entradas por Jack 6.3mm.
Dos entradas con conector hembra jack de
6.3mm para conectar una fuente de señal
(mezclador etc.).
3. Conmutador de modo.
El amplificador puede trabajar en 2 modos
diferentes: estéreo & puente.
Escoja una de estas funciones:
Modo estéreo: Modo estéreo estándar
izquierdo/derecho.
Modo puente: Este modo combina ambos
amplificadores en un solo canal lo que
proporciona el doble de potencia en este
canal. Conecta la señal del canal de entrada
izquierdo y el nivel de salida ya se puede
ajustar con el control de volumen izquierdo.
4. Conmutador de masa.
Permite separar la masa de los circuitos y
del chasis en caso de problemas zumbidos
típicos de masa..
5. Salidas de altavoz 6.3mm Jack.
Máxima carga en modo estéreo 4 Ohm por
canal.
6. Salidas de altavoz NL4.
Máxima carga en modo estéreo 4 Ohm por
canal.
Pin +1 & +2 = + salida, Pin -1 & -2 = - salida
7. Salidas de altavoz por bananas.
Máxima carga en modo estéreo/mono 4
Ohm por canal. Máxima carga en modo
puente 8 Ohm.
8. Base de alimentación
9. Fusible.
Este fusible principal protege al amplificador
y las conexiones de defectos. Reemplácelo
solo por un fusible del mismo tipo y valor.
Instalación
Conectar salidas
Asegúrese de que el amplificador está apagado antes de hacer las conexiones. Los altavoces pueden
conectarse usando conectores NL4 o cable pelado para los bornes. Utilizando la guía que damos a
continuación seleccione la sección apropiada del cable según la distancia entre el amplificador y el altavoz.
Distancia Sección del cable
<10m 1.5mm2
>10m <20m 2.5mm2
>20m <30m 4.0mm2
