6 Αφαίρεση ελαττωματικού συγκροτήματος CON
SMA Solar Technology AG
Οδηγίες αντικατάστασηςCON-SMC9-11-RM-xx-1064
14.
ΣΗΜΑΝΤΙΚΟ
Πρόκληση ζημιών στοv μετατροπέα από ηλεκτροστατική εκφόρτιση
Τα εξαρτήματα στο εσωτερικό του μετατροπέα ενδέχεται να υποστούν ανεπανόρθωτη ζημιά
από ηλεκτροστατική εκφόρτιση.
• Γειώστε το σώμα σας, πριν ακουμπήσετε κάποιο εξάρτημα.
6 Αφαίρεση ελαττωματικού συγκροτήματος CON
A
C
D
F
L
E
K
I
H
B
G

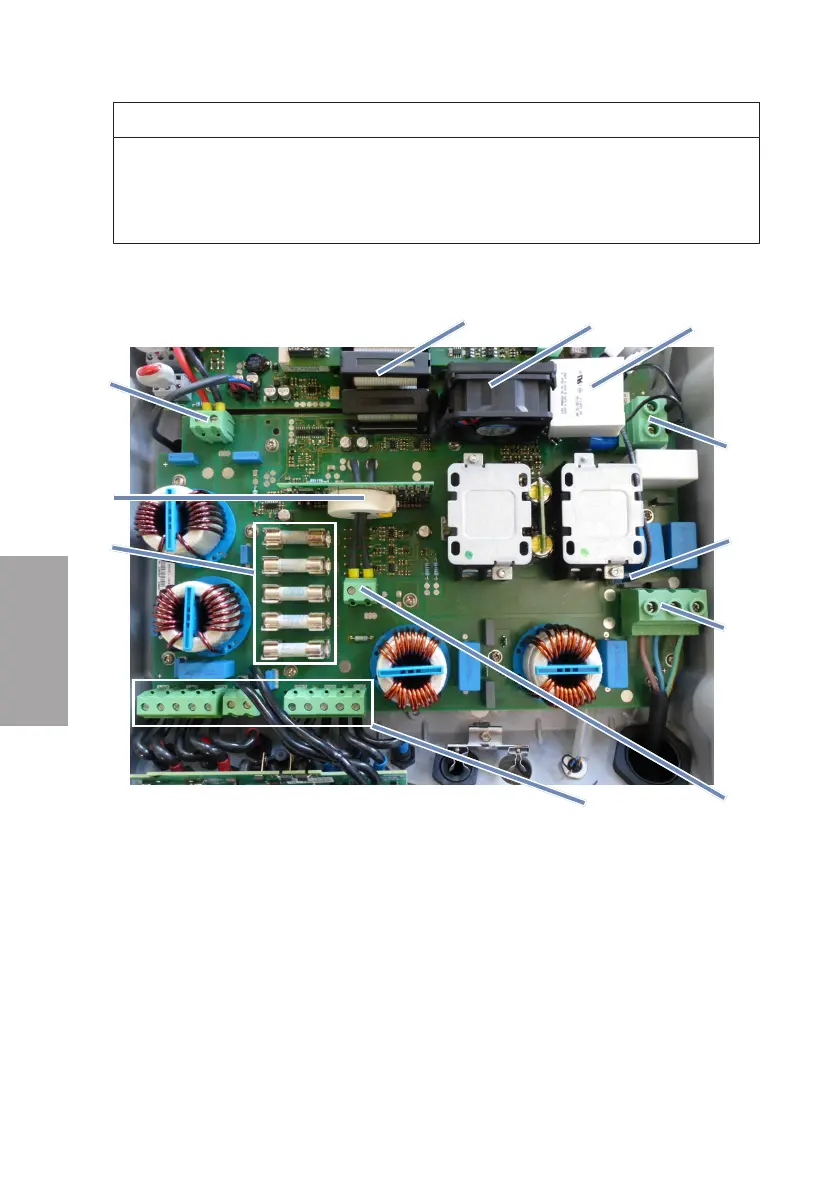

Εικόνα 2 : Επισκόπηση του συγκροτήματος CON
Διαδικασία:
1. Απομονώστε τον μετατροπέα από την παροχή τάσης (βλ. κεφάλαιο5, σελίδα62).
2. Αποσυνδέστε την καλωδιοταινία (Α) από το συγκρότημα CON, το συγκρότημα BFS και το
συγκρότημα AST.
3. Αφαιρέστε όλα τα καλώδια:
• Αφαιρέστε το καλώδιο AC (F) από τους βιδωτούς ακροδέκτες. Βεβαιωθείτε, ότι ο αγωγός
προστασίας στον μετατροπέα παραμένει συνδεδεμένος, για εξασφάλιση της προστασίας
ηλεκτροστατικής εκφόρτισης.
• Αφαιρέστε τη σύνδεση ανάμεσα στο συγκρότημα AST και στο συγκρότημα CON (Ε).
