Smanos MD9260 - Page 7

DE DE

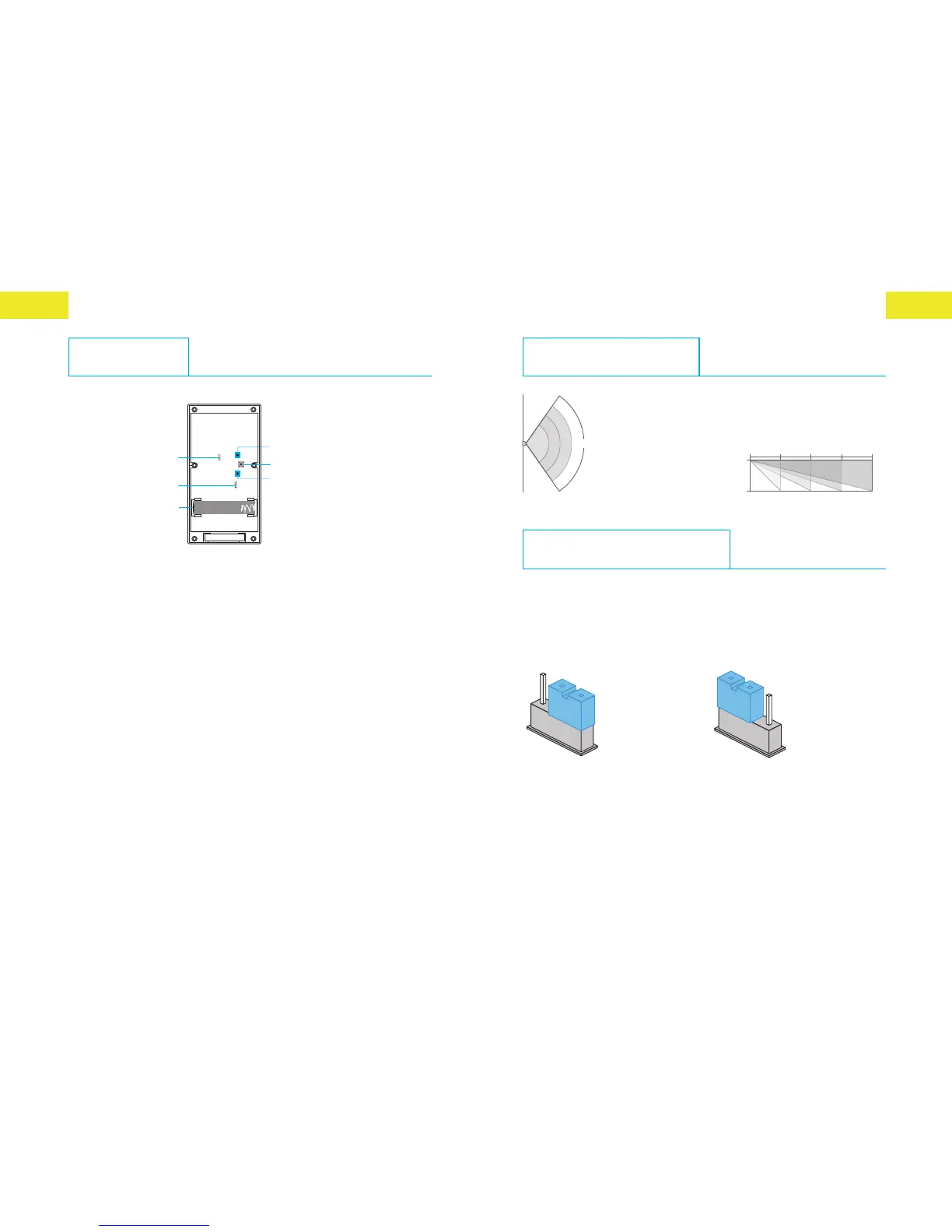

PCB-Layout
①
LED Ein/Aus
②
Einstellung Arbeitsmodus
⑤
Sabotagekontakt
③
Batterie
⑥
Einstellung Zonenmodus
④
Anpassung Mikrowellenempndlichkeit
3.7 V 18650
1. LED-Optionen: EIN/AUS (Standardeinstellung ist EIN).
2. Optionen für den Arbeitsmodus: 10 S=Testmdous,
5 Min=Energiesparmodus (Standardeinstellung ist Testmodus).
3. Akku: Ein Stück 18650 Lithium-Akku.
4. Anpassungsoptionen für die Mikrowellenempndlichkeit: HOCH,
MITTEL, NIEDRIG. (Standardeinstellung ist mittel).
5. Sabotagekontakt: Wenn das Gehäuse im Betriebszustand geöffnet
wird, sendet der Melder ein Alarmsignal.
6. Optionen für den Zonenmodus: Normalzone, Zuhause-Zone,
24-h-Zone (Standardeinstellung ist Normalzone).
Normalzone: Im Status der Scharfschaltung oder Scharfschaltung
Zuhause löst der auf Normalzone eingestellte Melder einen Alarm
aus, sobald ein Eindringen erfasst wird.
Zuhause-Zone: Im Status der Scharfschaltung Zuhause ist der auf
Zuhause-Zone eingestellte Melder unscharfgeschaltet.
24-h-Zone: Der auf 24-h-Zone einstellte Melder löst einen Alarm
aus, sobald Eindringen erfasst wird, gleichgültig, ob das System
schargeschaltet oder unscharfgeschaltet ist.
Erkennungsbereich
Draufsicht
Seitenansicht
2m
4m
6m 8
m
0m
0m
2m
110°
Auswahl Arbeitsmodus
Sobald der Akku aufgeladen ist, durchläuft der Melder einen
1-minütigen Selbsttest, währenddessen die rote und orange LED
kontinuierlich blinken. Danach beginnt der Melder entsprechend
dem voreingestellten Arbeitsmodus zu arbeiten.
5 Min.
10 S
5 Min.
10 S
Testmodus Energiesparmodus
Testmodus (Standardeinstellung): Der Melder erkennt einmal alle
10 Sekunden.
