Note 9) For the actuator with lock, please add the power consumption for the lock.

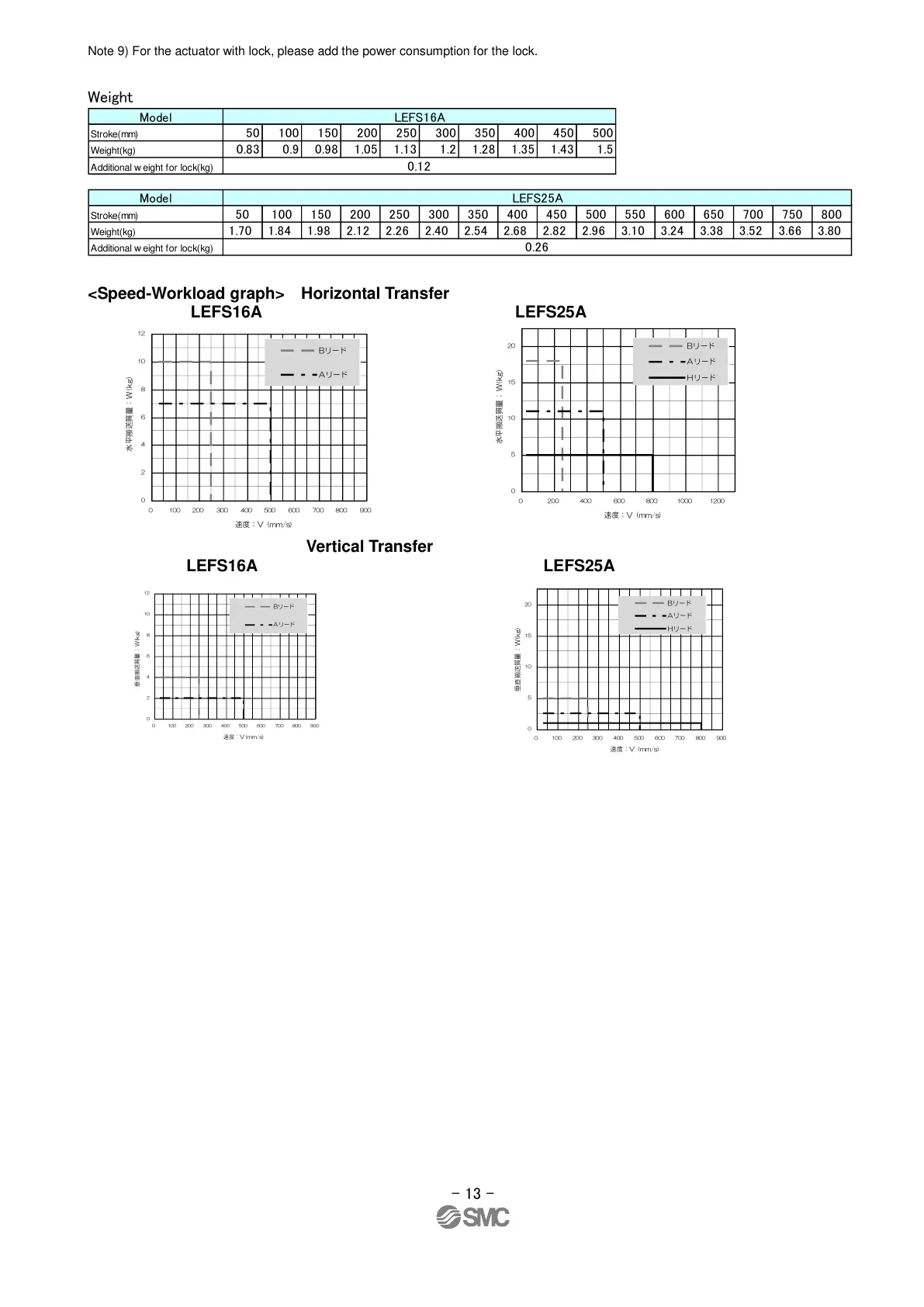

Weight
<Speed-Workload graph> Horizontal Transfer
LEFS16A LEFS25A
Vertical Transfer
LEFS16A LEFS25A
Model
Stroke(mm) 50 100 150 200 250 300 350 400 450 500
Weight(kg) 0.83 0.9 0.98 1.05 1.13 1.2 1.28 1.35 1.43 1.5
Additional w eight for lock(kg)
Model
Stroke(mm) 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
Weight(kg) 1.70 1.84 1.98 2.12 2.26 2.40 2.54 2.68 2.82 2.96 3.10 3.24 3.38 3.52 3.66 3.80
Additional w eight for lock(kg)
LEFS16A
0.12
LEFS25A
0.26
0
2
4
6
8
10
12
0 100 200 300 400 500 600 700 800 900
速度：V (mm/s)
水平搬送質量： W(kg)
Bリード
Aリード
0
5
10
15
20
0 200 400 600 800 1000 1200
速度：V (mm/s)
水平搬送質量： W(kg)
Bリード
Aリード
Hリード
0
2
4
6
8
10
12
0 100 200 300 400 500 600 700 800 900
速度：V(mm/s)
垂直搬送質量： W(kg)
Bリード
Aリード
0
5
10
15
20
0 100 200 300 400 500 600 700 800 900
速度：V (mm/s)
垂直搬送質量： W(kg)
Bリード
Aリード
Hリード
