Smith Performance Sprayers S103E - Mantenimiento de la Boquilla

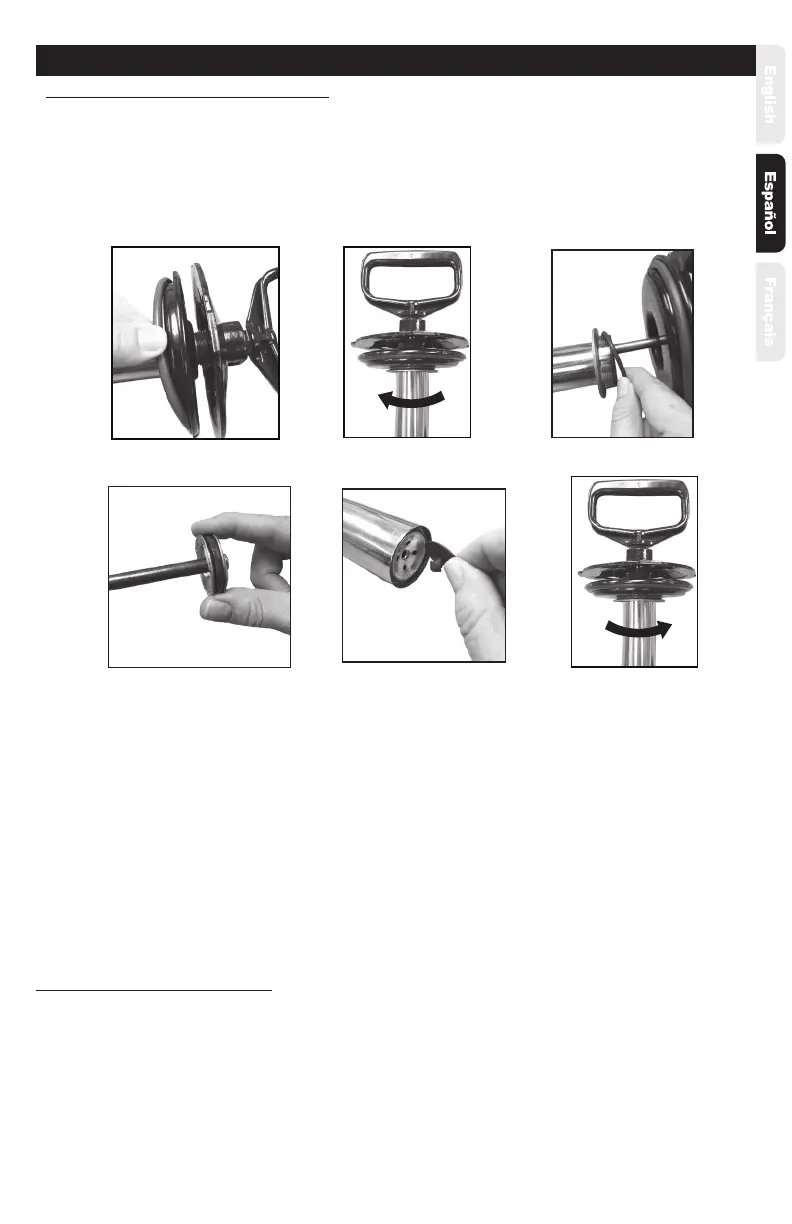

Desmontaje y montaje de la bomba
NOTA: Retire la bomba del tanque antes de desmontarla.
Mantenimiento de la boquilla
1. Si se obstruye la boquilla, quítela y desármela.
2. Limpie las obstrucciones de las aberturas y vuelva a armarla.
3. Las boquillas de bronce deben limpiarse con un cepillo de dientes y detergente. No utilice un cepillo
metálico ni objetos alados en la boquilla. Para obstrucciones difíciles remoje la boquilla de bronce en
xileno y límpiela con un cepillo.
1. Inspeccione la junta tórica de la tapa del tanque. Si está desgastada o dañada, quítela y reemplácela.
(Vea la gura E).
2. Para retirar la cubierta del tanque del cilindro de la bomba, mientras sujeta rmemente la tapa del
tanque, agarre el cilindro de la bomba y desenrósquelo girando hacia la izquierda como se muestra.
(Vea la gura F) Podría ser necesario una llave de correa para aojar el cilindro.
3. Inspeccione la junta tórica del cilindro. Si está desgastada o dañada, quítela y reemplácela. Lubrique la
junta tórica con vaselina. (Vea la gura G).
4. Inspeccione la junta tórica del pistón. Si está desgastada o dañada, quítela y reemplácela. Lubrique la
junta tórica con vaselina. (Vea la gura H).
5. Inspeccione la válvula de retención en la parte inferior del cilindro. Si está desgastada o dañada, quítela y
reemplácela haciendo presión dentro del oricio en la parte inferior del cilindro. (Vea la gura J).
6. Introduzca la manija/pistón de la bomba en el cilindro. Mientras sujeta rmemente la tapa del tanque,
enrosque el cilindro de la bomba en la tapa y apriételo girándolo hacia la derecha (Vea la gura K)
Podría ser necesario una llave de correa para apretar el cilindro.
CONTINÚA MANTENIMIENTO
Figura FFigura E
Figura G
Figura H
Figura J
Figura K
Página 15
