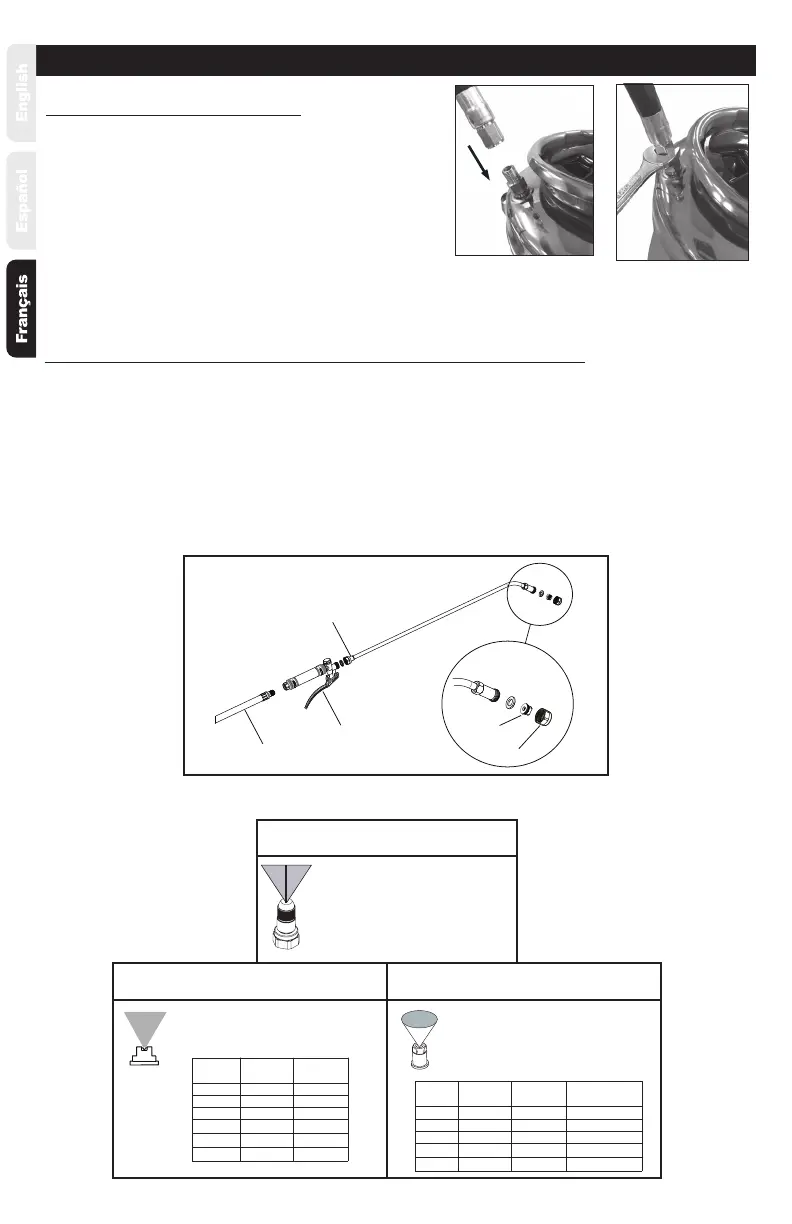

MONTAGE
Montage du exible sur le réservoir
1. Enrouler deux fois dans le sens des aiguilles d’une
montre un ruban de téon autour des letages des
raccords du réservoir, si nécessaire.
2. Aligner le exible et le visser au réservoir.
(Voir la gureA.)
3. Serrer avec une clé de 5/8po. (Voir la gureB.)
Figure B
Figure A
Montage du exible, de la rallonge, de la soupape de fermeture et de la buse
1. Fixer le exible à la soupape de fermeture et serrer solidement à l’aide d’une clé de 9/16po. Ne serrez pas
trop. Tenir la détente de la soupape de fermeture avec une clé de 3/4po pendant le serrage du tuyau.
(Voir la gureC.)
2. Monter la rallonge sur la soupape de fermeture et bien serrer l’écrou à l’aide d’une clé de 13/16po.
(Voir la gureC.)
3. Placer la buse sélectionnée dans l’écrou de la rallonge et bien serrer l’écrou à l’aide d’une clé de 13/16po.
(Voir la gureC.)
80°
FAN
.07 GPM
#4 VERTE
80°
80°
80°
80°
SPRAY
ANGLE:
SPRAY
PATTERN:
FAN
FAN
FAN
FAN
.10 GPM
.13 GPM
.10 GPM
.20 GPM
COULEUR
#6 ROUGE
#10 NOIRE
#8 GRISE
#12 MARRON
65°
FAN
.2 GPM
80°
80°
80°
95°
FAN
FAN
FAN
FAN
.2 GPM
.5 GPM
.4 GPM
.5 GPM
110°
FAN
1 GPM
Utilisée sur
1. La série gazon et agriculture (verte)
2. La série usage industriel et béton (orange)
3. La série nettoyage et restauration (bleue)
4. La série protection phytosanitaire (blanche)
Utilisée sur
1. La série usage industriel et béton (orange)
UTILISATIONS DE L’EMBOUT
LAITON À JET
PINCEAU:
UTILISATIONS DE L’EMBOUT
CÉRAMIQUE CONEJET:
DU JET :
ANGLE
FORME
DU JET :
DÉBIT :
DÉBIT :
Utilisée sur
1. La série usage industriel et béton (orange)
UTILISATIONS DE LA BUSE
LAITON RÉGLABLE À JET ÉVENTAIL:
Figure C
Flexible
Soupape de
fermeture
Rallonge
Écrou
Ajutage
