Sichtprüfungsgerät
26 Snap-on
Sichtprüfungsgerät
27Snap-on

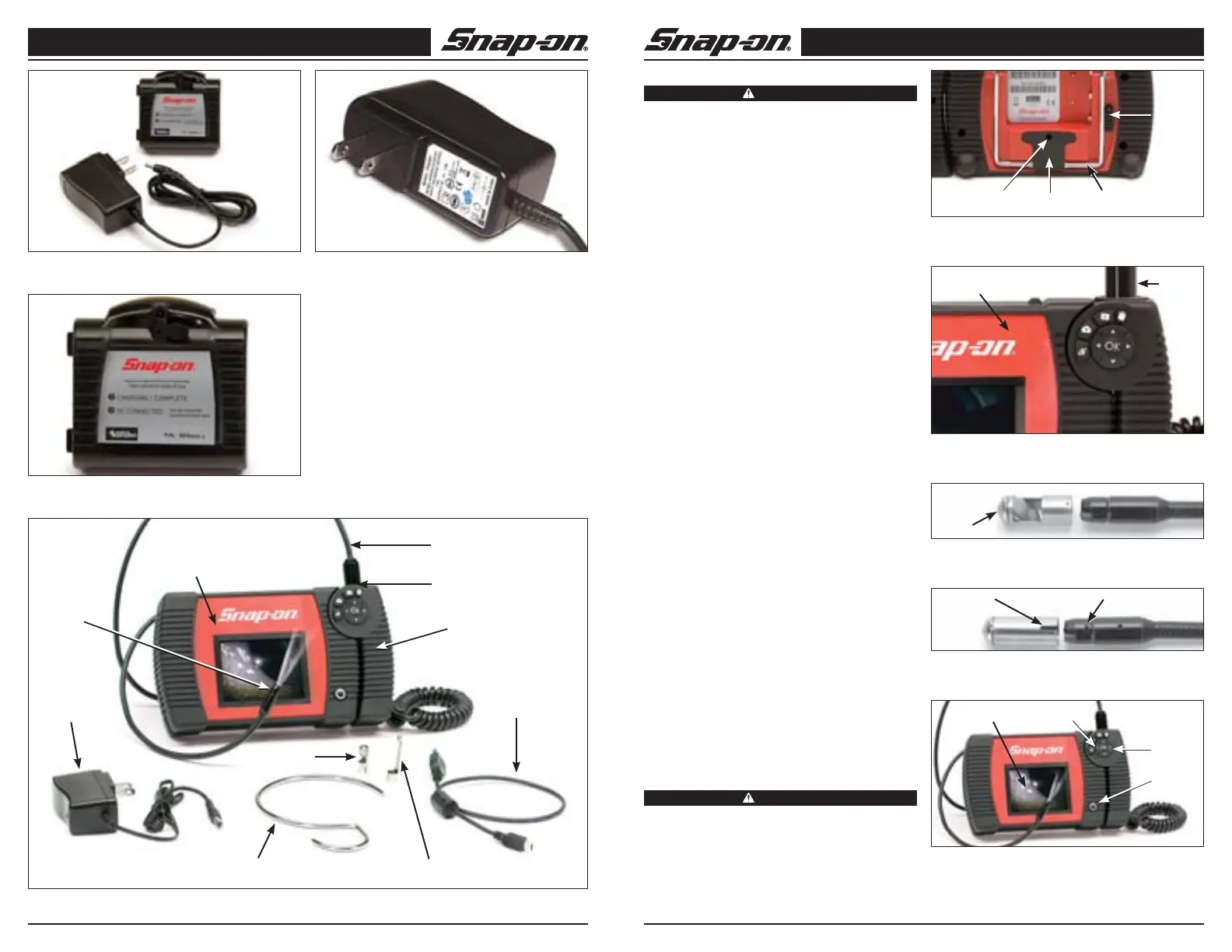

Abb. 1 — Akku und Ladegerät (Aussehen des
Ladegeräts ist regional unterschiedlich.)
Abb. 2 — Aufkleber auf Ladegerät (Aussehen des
Ladegeräts ist regional unterschiedlich.)
Abb. 3 — Aufkleber auf Akku (Aussehen des
Ladegeräts ist regional unterschiedlich.)
Bedien- und
Anzeigeeinheit
Ladegerät
Kabel
Kabelverbindung
zum Gerät
Bild-
wandler-
kopf
Abnehmbarer Stift
Abb. 4 — Systemkomponenten Standardausrüstung
Magnet
Spiegel
USB-
Kabel
Haken
Reinigungsanleitung
WARNUNG:
Ladegerät vor dem Reinigen ausstecken. Kein Was-
ser oder Chemikalien zur Reinigung von Ladegerät
und Akkus verwenden, um das Risiko eines Strom-
schlags zu reduzieren.
1. Falls angeschlossen, Ladegerät von Akku trennen.
2. Mit einem Tuch oder einer weichen, nicht metal-
lischen Bürste Schmutz und Fett vom Äußeren des
Ladegeräts und Akkus entfernen.
Standardausrüstung
Das Sichtprüfungsgerät wird mit folgenden Teilen gelief-
ert, wie in Abb. 4 dargestellt:
1. Bedien- und Anzeigegerät mit abnehmbarem Stift
2. Bildwandlerkopf und Kabel
3. Zubehör (Spiegel und Magnet)
4. Haken
5. Ladegerät
6. USB-Kabel
Zusammenbau
HINWEIS: Sicherheitshinweise zu Akkus auf Seite 3 lesen.
Akku einsetzen:
Darauf achten, dass der Entriegelungsschieber (Abb.
5) "unten" ist. Den Akku an den Schlitzen auf der linken
Seite des Akkufachs ausrichten und einsetzen. Die
rechte Kante des Akkus hineindrücken, bis die Verriege-
lung einrastet und den Akku sichert. Zum Entfernen des
Akkus den Entriegelungsschieber nach "unten" schieben
und den Akku herausnehmen.
Anschließen des Kabels an das Gerät:
Zum Anschließen des Kabels an das Bedien- und An-
zeigegerät die Stifte und Schlitze korrekt ausrichten.
Kabel in die Schlitze einführen, bis es einrastet (Abb. 6).
Rastet das Kabel nicht sofort ein, neu ausrichten. Zur
Entnahme des Kabels die Entriegelungstaste hinein-
drücken und das Kabel herausziehen (Abb. 5).
Montage von Zubehörteilen:
Die beiden mitgelieferten Zubehörteile (Spiegel und
Magnet) (Abb. 4) werden auf gleiche Weise an den Bild-
wandlerkopf angeschlossen.
Zum Anbau des Spiegels (Abb. 7) den Schlitz im Spiegel
(Abb. 8) mit dem Stift auf dem Bildwandlerkopf ausrichten
und beide Teile bis zum Einrasten zusammenschieben.
Einrichtung des Geräts und des
Arbeitsbereichs
WARNUNG:
Um schwere Verletzungen zu vermeiden, müssen
das Gerät und der Arbeitsbereich ordnungsgemäß
eingerichtet werden. Folgende Vorgehensweisen
müssen eingehalten werden:
1. Abschnitt über allgemeine Sicherheitsmaßnahmen
dieses Handbuchs (Seite 3) lesen.
Abb. 5 — Akku einsetzen
Magnet
Ausklappbarer
Ständer
Akku
entriegeln
Öse
für Haken
Abb. 6 — Kabel mit dem Gerät verbinden
Bedien- und
Anzeigeeinheit
Kabel
Abb. 7 — Spiegel
Spiegel
Abb. 8 — Spiegel installieren
Schlitz Stift
Abb. 9 — Bedienelemente
EIN/AUS-
Schalter
Pfeil
nach
RECHTS
Pfeil
nach
LINKS
LCD-
Bildschirm
